聖和精機

ミーリングチャック（マイクロンチャック）HSK-Aタイプ

ミーリングチャック（マイクロンチャック）HSK-Aタイプ
通常単価(税別)
32,160円～35,520円
税込単価
35,376円～39,072円
通常出荷日：3日目

高速マシニングセンタ時代にあった振れ精度の高いミーリングチャック。【特長】・高速マシニング時代の標準ホ...

詳細を確認
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

製品仕様

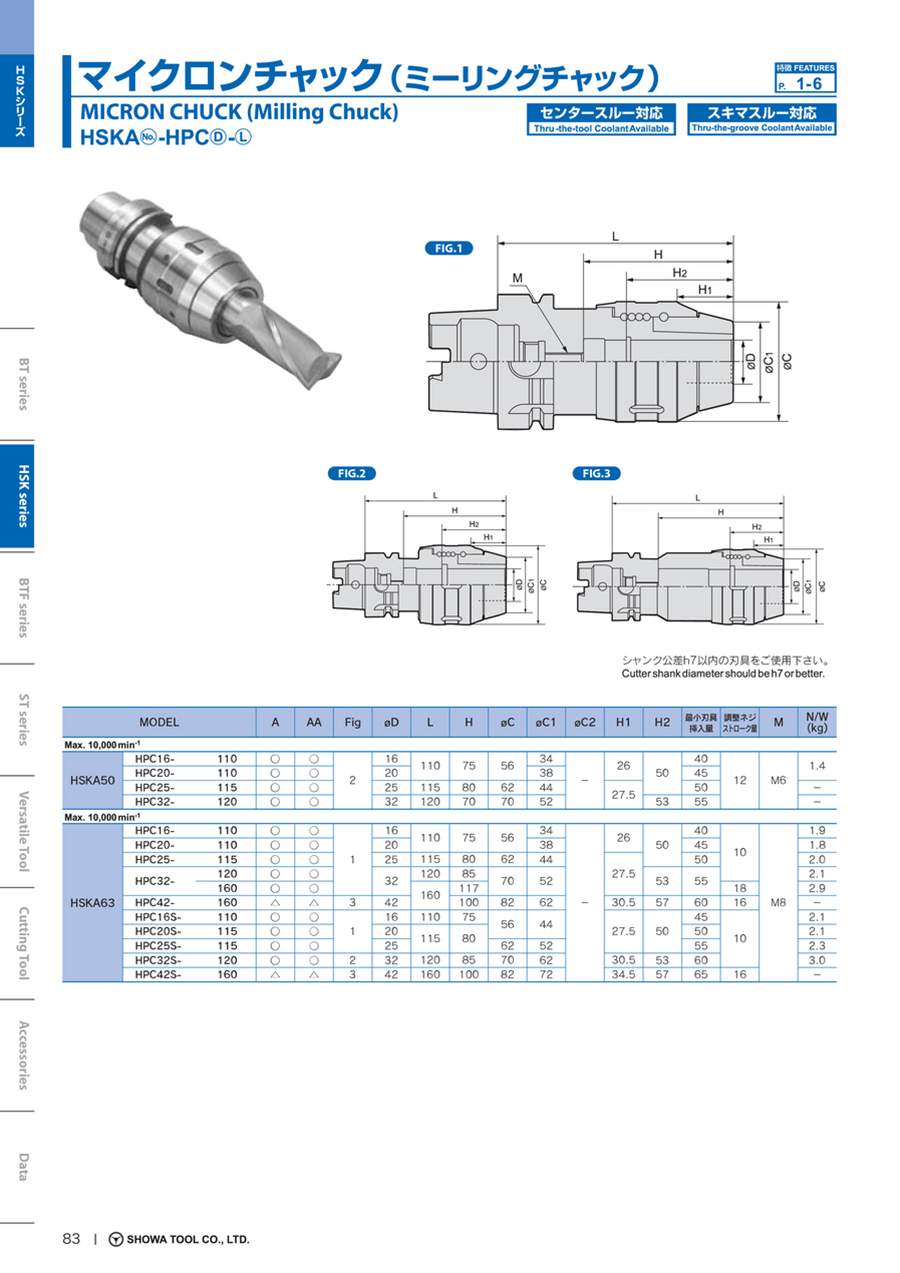

マイクロンチャック（HSKシリーズ）の外観

マイクロンチャック（HSKシリーズ）の外観

FIG.1

FIG.1

FIG.2

FIG.2

CODEAAAFIGφDLL1φCφC1最大刃具挿入量
H		H1最小刃具挿入量調整量MN/W
(kg)
スキマスルーセンタースルー
HSKA63HPC20-110○○1201102656387550455156～67M81.8
HPC25-115○○2511527.5624480502
HPC32-120○○23212070528553555564～722.1

型番リスト

表示件数
  • 1
    • 型番
    HSKA63-HPC20-110A
    HSKA63-HPC25-115A
    HSKA63-HPC32-120A

    最小刃具挿入量

    (mm)

    ホルダ長さ

    (mm)

    重量

    (g)

    呼称、径

    C

    φC1

    (φ)

    D

    H

    (mm)

    H1

    (mm)

    H2

    (mm)

    		最小発注数量
    45
    110
    1800
    HPC20
    56
    38
    20
    75
    26
    50
    1個
    50
    115
    2000
    HPC25
    62
    44
    25
    80
    27.5
    50
    1個
    55
    120
    2100
    HPC32
    70
    52
    32
    85
    27.5
    53
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    32,160円
    ( 35,376円 )
    3日目
    32,160円
    ( 35,376円 )
    3日目
    35,520円
    ( 39,072円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    高速マシニングセンタ時代にあった振れ精度の高いミーリングチャック。
    【特長】
    ・高速マシニング時代の標準ホルダHSKシャンクシリーズ。
    ・ホルダ長さ：110、115、120mm。
    ・A級とAA級のグレードがあり、AA級はは3D先で振れ精度2μ保証。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ミーリングチャック（マイクロンチャック）HSK-Aタイプのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QチャックのCADデータは入手可能ですか？
    A
    メーカーの聖和精機が自社Webサイトで会員を対象にCADデータのダウンロードサービスを実施しています。詳細は聖和精機のWebサイトでご確認ください。
