エレクトロニクス部品技術窓口

絞り込み条件

まずは条件を絞り込んでください

未確定：候補が34型番あります。

寸法（タカサ）(mm)
~mm
- 181
- 223.5
- 281
- 298.5
- 356
- 373.5
- 406
- 473.5
- 548.5
- 648.5
- 748.5
分岐寸法(mm)
~mm
- 90
- 108
- 180
- 270
- 324
- 360
- 450
- 540（504）
- 630（594）
容量(A)
~mm
分岐部取付可能P数(P)
~mm
- 5
- 6
- 10
- 15
- 18
- 20
- 25
- 28
- 33
分岐配置
~mm
- 右
- 左
出荷日
- すべて
- 5日以内

日東工業

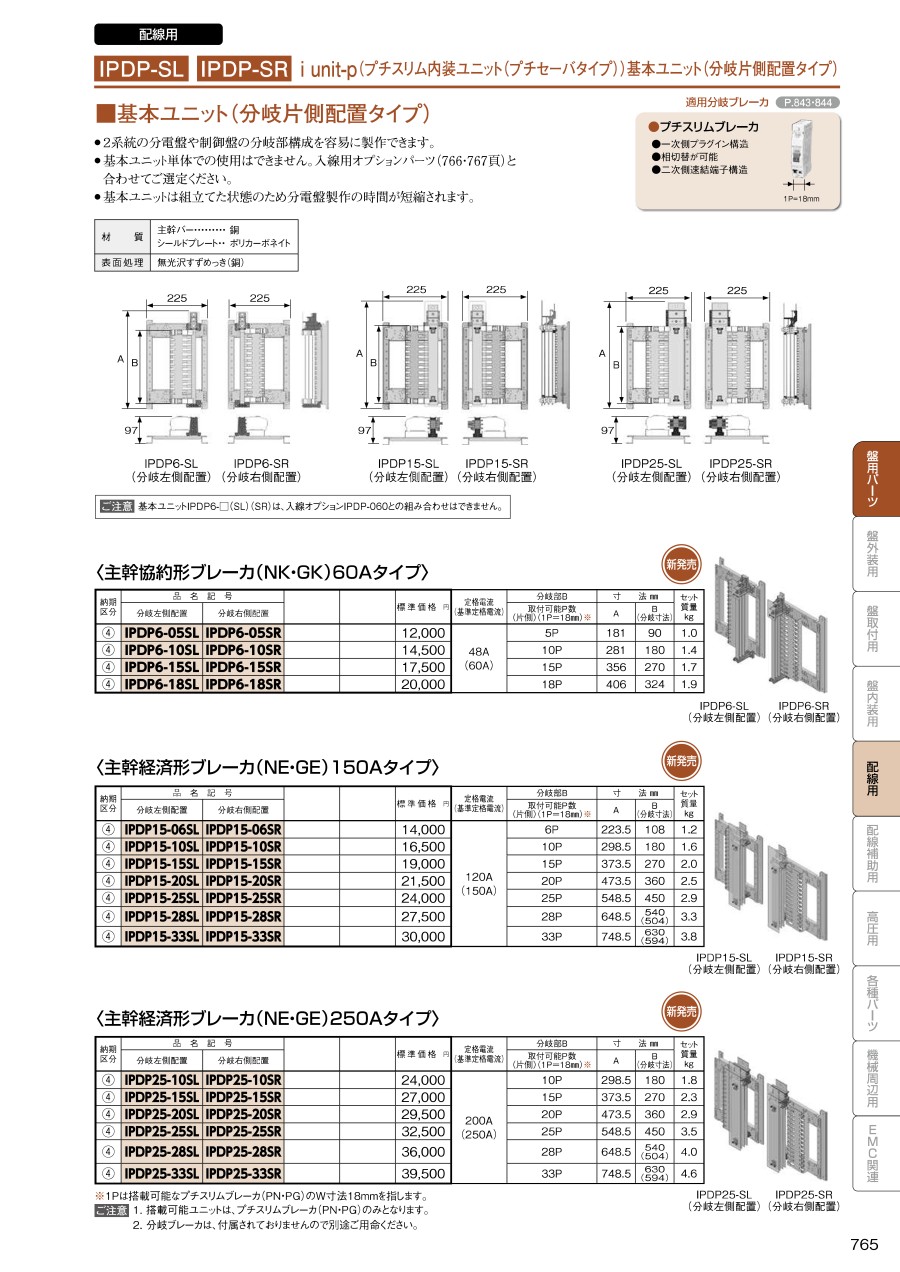

IPDP-SL・SR 基本ユニット（分岐片側配置タイプ）

カタログ

通常単価(税別): 14,404円～47,368円

税込単価: 15,844円～52,105円

通常出荷日：5日目

【特長】・2系統の分電盤や制御盤の分岐部構成を容易に製作できます・組み立てた状態のため分電盤製作の時間...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
基本ユニット単体での使用はできません。入線用オプションパーツと合わせてご選定ください。
搭載可能ユニットは、日東工業製プチスリムブレーカのみとなります。

よく一緒に見られています

通常出荷日：5 日目

未確定：候補が34型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

寸法（タカサ）

(mm)

分岐寸法

(mm)

容量

(A)

分岐部取付可能P数

(P)

分岐配置

最小発注数量

181	90	60（断面積31mm2）	5	左	1個
181	90	60（断面積31mm2）	5	右	1個
281	180	60（断面積31mm2）	10	左	1個
281	180	60（断面積31mm2）	10	右	1個
356	270	60（断面積31mm2）	15	左	1個
356	270	60（断面積31mm2）	15	右	1個
406	324	60（断面積31mm2）	18	左	1個
406	324	60（断面積31mm2）	18	右	1個
223.5	108	150（断面積69mm2）	6	左	1個
223.5	108	150（断面積69mm2）	6	右	1個
298.5	180	150（断面積69mm2）	10	左	1個
298.5	180	150（断面積69mm2）	10	右	1個
373.5	270	150（断面積69mm2）	15	左	1個
373.5	270	150（断面積69mm2）	15	右	1個
473.5	360	150（断面積69mm2）	20	左	1個
473.5	360	150（断面積69mm2）	20	右	1個
548.5	450	150（断面積69mm2）	25	左	1個
548.5	450	150（断面積69mm2）	25	右	1個
648.5	540（504）	150（断面積69mm2）	28	左	1個
648.5	540（504）	150（断面積69mm2）	28	右	1個
748.5	630（594）	150（断面積69mm2）	33	左	1個
748.5	630（594）	150（断面積69mm2）	33	右	1個
298.5	180	250（断面積109mm2）	10	左	1個
298.5	180	250（断面積109mm2）	10	右	1個
373.5	270	250（断面積109mm2）	15	左	1個
373.5	270	250（断面積109mm2）	15	右	1個
473.5	360	250（断面積109mm2）	20	左	1個
473.5	360	250（断面積109mm2）	20	右	1個
548.5	450	250（断面積109mm2）	25	左	1個
548.5	450	250（断面積109mm2）	25	右	1個
648.5	540（504）	250（断面積109mm2）	28	左	1個
648.5	540（504）	250（断面積109mm2）	28	右	1個
748.5	630（594）	250（断面積109mm2）	33	左	1個
748.5	630（594）	250（断面積109mm2）	33	右	1個

通常単価(税別) (税込単価)	通常出荷日

14,404円 ( 15,844円 )	5日目
14,404円 ( 15,844円 )	5日目
17,419円 ( 19,161円 )	5日目
17,419円 ( 19,161円 )	5日目
21,033円 ( 23,136円 )	5日目
21,033円 ( 23,136円 )	5日目
24,000円 ( 26,400円 )	5日目
24,000円 ( 26,400円 )	5日目
16,755円 ( 18,431円 )	5日目
16,755円 ( 18,431円 )	5日目
19,865円 ( 21,852円 )	5日目
19,865円 ( 21,852円 )	5日目
22,832円 ( 25,115円 )	5日目
22,832円 ( 25,115円 )	5日目
25,800円 ( 28,380円 )	5日目
25,800円 ( 28,380円 )	5日目
28,737円 ( 31,611円 )	5日目
28,737円 ( 31,611円 )	5日目
32,968円 ( 36,265円 )	5日目
32,968円 ( 36,265円 )	5日目
36,064円 ( 39,670円 )	5日目
36,064円 ( 39,670円 )	5日目
28,800円 ( 31,680円 )	5日目
28,800円 ( 31,680円 )	5日目
32,465円 ( 35,712円 )	5日目
32,465円 ( 35,712円 )	5日目
35,369円 ( 38,906円 )	5日目
35,369円 ( 38,906円 )	5日目
39,000円 ( 42,900円 )	5日目
39,000円 ( 42,900円 )	5日目
43,169円 ( 47,486円 )	5日目
43,169円 ( 47,486円 )	5日目
47,368円 ( 52,105円 )	5日目
47,368円 ( 52,105円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・2系統の分電盤や制御盤の分岐部構成を容易に製作できます
・組み立てた状態のため分電盤製作の時間が短縮されます

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
基本ユニット単体での使用はできません。入線用オプションパーツと合わせてご選定ください。
搭載可能ユニットは、日東工業製プチスリムブレーカのみとなります。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
