三菱電機

MELSEC iQ-F アナログ入力（入出力）ユニット

カタログ |

通常単価(税別): 30,200円～41,900円

税込単価: 33,220円～46,090円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・2チャンネルのアナログ入力と2チャンネルのアナログ出力を増設するための拡張アダプタです・チャ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

注文停止中

種別

入力種類

入力 CH数

A/D変換速度(変換時間)

出力 CH数

出力レンジ

D/A変換時間(変換速度)

ユニット種別

電圧入力レンジ

電流入力レンジ

電圧出力レンジ

電流出力レンジ

測定温度範囲

(℃)

A/D変換速度(変換時間)詳細

RoHS?

最小発注数量

入出力	電圧 / 電流	2	1～10ms未満	2	その他	1～10ms未満	アナログ入出力拡張アダプタ	DC-10～10V	DC-20～20mA	DC-10～10V	DC0～20mA	-	最大2.0ms（FX5UJ/FX5U/FX5UC）/最大2.2ms（FX5S）	-	1個
入力	電圧 / 電流	4	100～500μS未満	-	-	-	アナログ入力拡張アダプタ	DC-10～10V	DC-20～20mA	-	-	-	最大450μs（FX5UJ/FX5U/FX5UC）/最大500μs（FX5S）	10	1個
入力	測温抵抗体	4	50～100ms未満	-	-	-	温度センサ（測温抵抗体）入力拡張アダプタ	-	-	-	-	-200～850（Pt100）、-60～250（Ni100）	約85ms	-	1個
入力	熱電対	4	50～100ms未満	-	-	-	温度センサ（熱電対）入力拡張アダプタ	-	-	-	-	-200～1200（K）、-40～750（J）、-200～350（T）、600～1700（B）、0～1600（R）、0～1600（S）	約85ms	10	1個

通常単価(税別) (税込単価)	通常出荷日

30,200円 ( 33,220円 )	在庫品1日目当日出荷可能
41,900円 ( 46,090円 )	在庫品1日目当日出荷可能
37,900円 ( 41,690円 )	5日目
37,900円 ( 41,690円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・2チャンネルのアナログ入力と2チャンネルのアナログ出力を増設するための拡張アダプタです
・チャンネルごとに電圧、または電流が指定可能です
・プログラムレス（専用命令なし）でデータ転送が可能です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

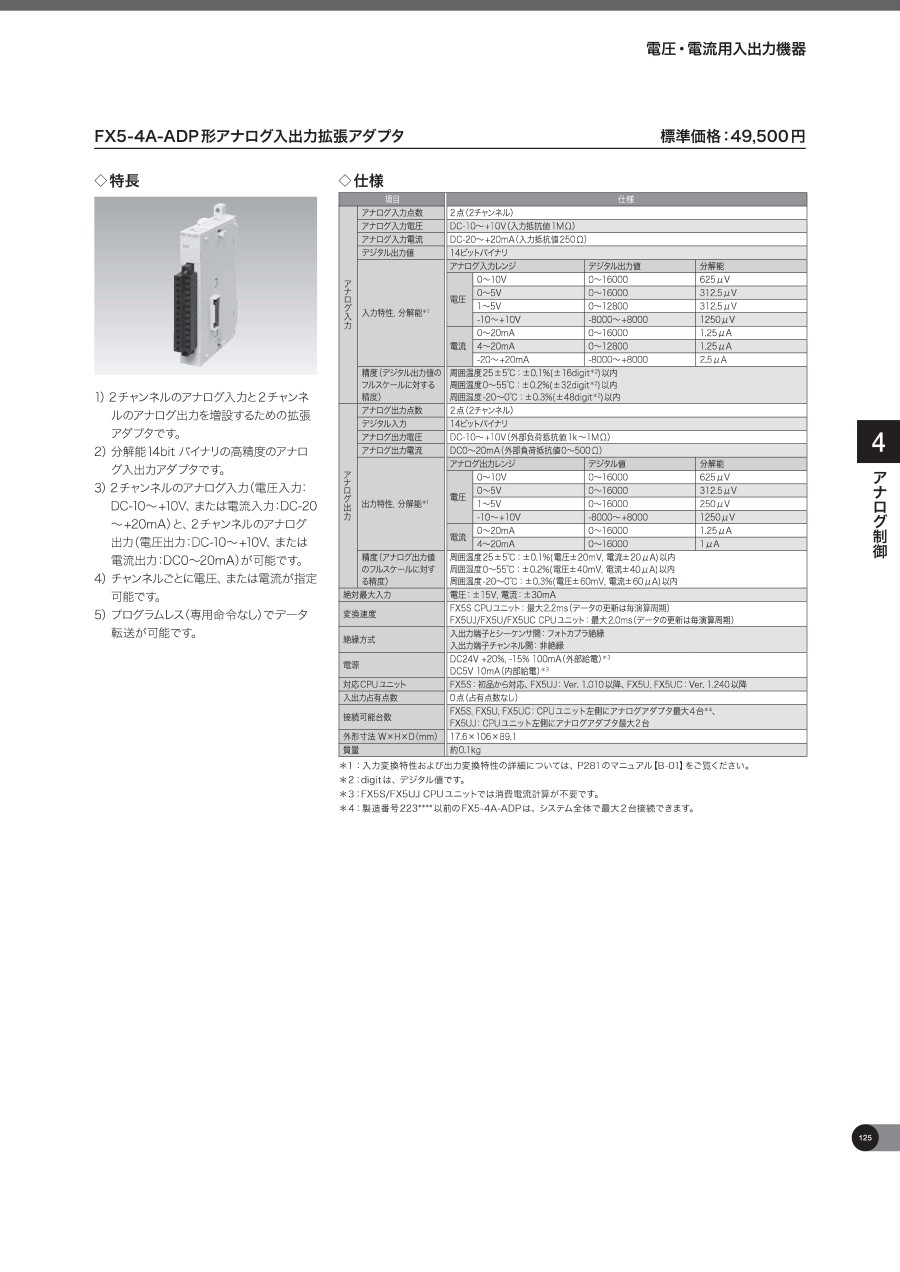

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
