特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

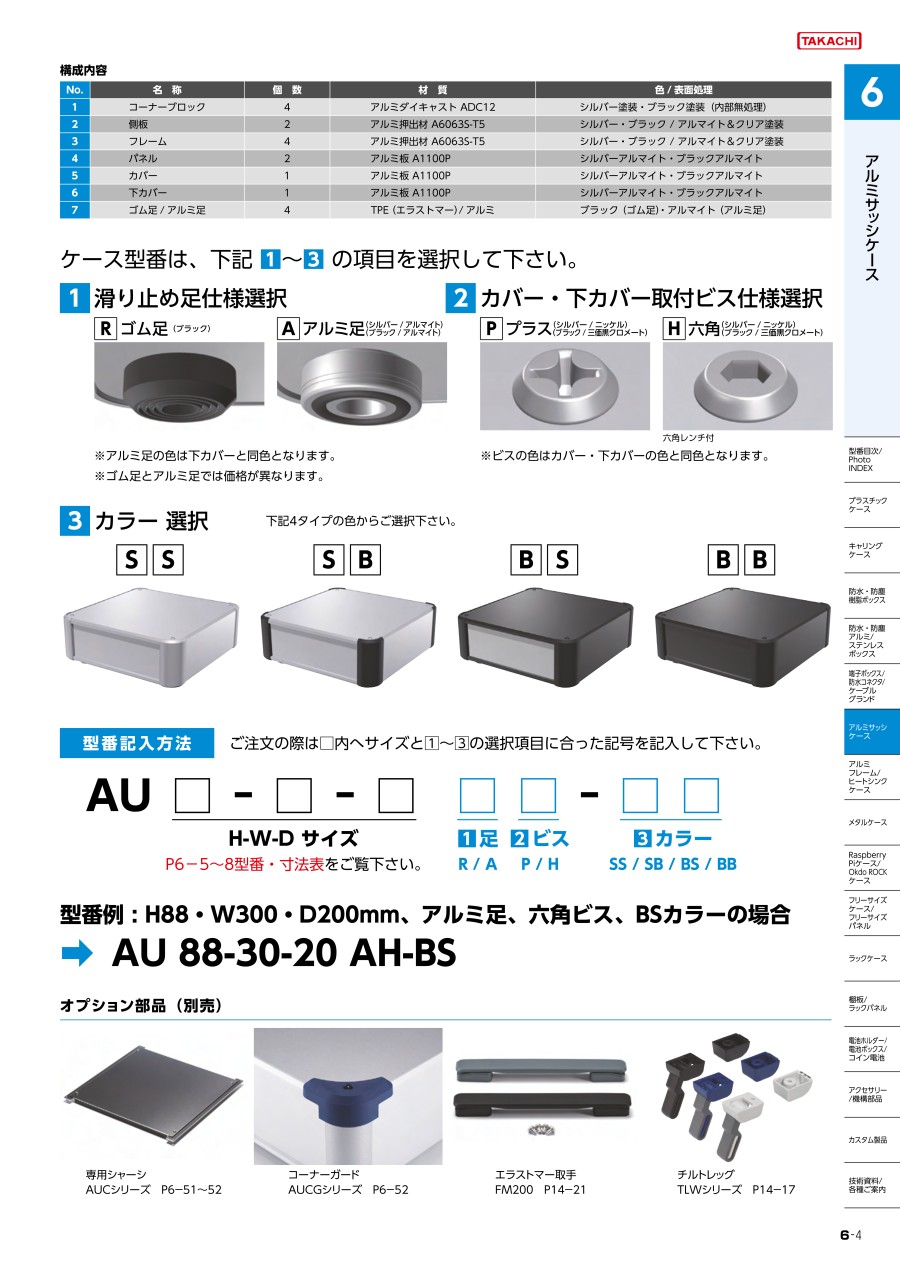

構成図

構成内容

No.	名称	個数	材質	色/表面処理
1	コーナーブロック	4	アルミダイキャスト ADC12	シルバー塗装・ブラック塗装（内部無処理）
2	側板	2	アルミ押出材 A6063S-T5	シルバー・ブラック/アルマイト&クリア塗装
3	フレーム	4	アルミ押出材 A6063S-T5	シルバー・ブラック/アルマイト&クリア塗装
4	パネル	2	アルミ板 A1100P	シルバーアルマイト・ブラックアルマイト
5	カバー	1	アルミ板 A1100P	シルバーアルマイト・ブラックアルマイト
6	下カバー	1	アルミ板 A1100P	シルバーアルマイト・ブラックアルマイト
7	ゴム足/アルミ足	4	TPE（エラストマ）/アルミ	ブラック（ゴム足）・アルマイト（アルミ足）

専用シャーシオプション品（別売）

付属ビス：

カバー、下カバー取付
台形M3×5 ニッケル/三価黒クロメート×8～16
フレーム、側板取付
皿M3×8 ニッケル×16
ゴム足、アルミ足取付
バインドM4×8 三価黒クロメート×4

締め付けトルク：0.3～0.6N・m

※トルク値は使用条件により異なりますので参考値としてご利用頂き、必ずトルクテストを行ってからご使用下さい。

外形図

ゴム足

アルミ足

ゴム足/アルミ足が選択可能です。ゴム足/アルミ足は高さサイズが異なります。

アルミダイキャスト製のコーナーブロックの内側に貫通穴が付いていますので、基板やオプションのシャーシが取付し易くなっています。

シャーシの取付方法は、下図をご参照下さい。

AUCシャーシ取付方法

1.ケースの外側から、コーナーブロックの皿穴にビスを入れ、L金具をビスで固定する。

2.ケースの内側から、取付けたL金具にシャーシ板をビスで固定する。

規格表

型番	H	W	D	自重kg
AU66-16-16□□-□□	66	160	160	0.9
AU66-16-20□□-□□	66	160	200	1.0
AU66-16-25□□-□□	66	160	250	1.2
AU66-16-30□□-□□	66	160	300	1.3
AU66-20-16□□-□□	66	200	160	1.0
AU66-20-20□□-□□	66	200	200	1.1
AU66-20-25□□-□□	66	200	250	1.3
AU66-20-30□□-□□	66	200	300	1.5
AU66-20-36□□-□□	66	200	360	1.7
AU66-20-43□□-□□	66	200	430	2.0
AU66-25-16□□-□□	66	250	160	1.1
AU66-25-20□□-□□	66	250	200	1.3
AU66-25-25□□-□□	66	250	250	1.5
AU66-25-30□□-□□	66	250	300	1.7
AU66-25-36□□-□□	66	250	360	2.0
AU66-25-43□□-□□	66	250	430	2.3
AU66-30-16□□-□□	66	300	160	1.3
AU66-30-20□□-□□	66	300	200	1.5
AU66-30-25□□-□□	66	300	250	1.7
AU66-30-30□□-□□	66	300	300	1.9
AU66-30-36□□-□□	66	300	360	2.2
AU66-30-43□□-□□	66	300	430	2.6
AU66-30-50□□-□□	66	300	500	2.9
AU66-36-20□□-□□	66	360	200	1.7
AU66-36-25□□-□□	66	360	250	1.9
AU66-36-30□□-□□	66	360	300	2.2
AU66-36-36□□-□□	66	360	360	2.5
AU66-36-43□□-□□	66	360	430	2.9
AU66-36-50□□-□□	66	360	500	3.3
AU66-43-20□□-□□	66	430	200	1.9
AU66-43-25□□-□□	66	430	250	2.2
AU66-43-30□□-□□	66	430	300	2.5
AU66-43-36□□-□□	66	430	360	2.9
AU66-43-43□□-□□	66	430	430	3.3
AU66-43-50□□-□□	66	430	500	3.7
AU66-50-30□□-□□	66	500	300	2.8
AU66-50-36□□-□□	66	500	360	3.3
AU66-50-43□□-□□	66	500	430	3.7
AU66-50-50□□-□□	66	500	500	4.2
AU88-16-16□□-□□	88	160	160	0.9
AU88-16-20□□-□□	88	160	200	1.1
AU88-16-25□□-□□	88	160	250	1.3
AU88-16-30□□-□□	88	160	300	1.4
AU88-20-16□□-□□	88	200	160	1.1
AU88-20-20□□-□□	88	200	200	1.2
AU88-20-25□□-□□	88	200	250	1.4
AU88-20-30□□-□□	88	200	300	1.6
AU88-20-36□□-□□	88	200	360	1.8
AU88-20-43□□-□□	88	200	430	2.1
AU88-25-16□□-□□	88	250	160	1.2
AU88-25-20□□-□□	88	250	200	1.4
AU88-25-25□□-□□	88	250	250	1.6
AU88-25-30□□-□□	88	250	300	1.8
AU88-25-36□□-□□	88	250	360	2.1
AU88-25-43□□-□□	88	250	430	2.4
AU88-30-16□□-□□	88	300	160	1.4
AU88-30-20□□-□□	88	300	200	1.6
AU88-30-25□□-□□	88	300	250	1.8
AU88-30-30□□-□□	88	300	300	2.1
AU88-30-36□□-□□	88	300	360	2.4
AU88-30-43□□-□□	88	300	430	2.7
AU88-30-50□□-□□	88	300	500	3.1
AU88-36-20□□-□□	88	360	200	1.8
AU88-36-25□□-□□	88	360	250	2.1
AU88-36-30□□-□□	88	360	300	2.3
AU88-36-36□□-□□	88	360	360	2.7
AU88-36-43□□-□□	88	360	430	3.1
AU88-36-50□□-□□	88	360	500	3.5
AU88-43-20□□-□□	88	430	200	2.1
AU88-43-25□□-□□	88	430	250	2.4
AU88-43-30□□-□□	88	430	300	2.7
AU88-43-36□□-□□	88	430	360	3.1
AU88-43-43□□-□□	88	430	430	3.5
AU88-43-50□□-□□	88	430	500	4.0
AU88-50-30□□-□□	88	500	300	3.0
AU88-50-36□□-□□	88	500	360	3.4
AU88-50-43□□-□□	88	500	430	3.9
AU88-50-50□□-□□	88	500	500	4.4
AU133-16-16□□-□□	132.5	160	160	1.2
AU133-16-20□□-□□	132.5	160	200	1.4
AU133-16-25□□-□□	132.5	160	250	1.6
AU133-16-30□□-□□	132.5	160	300	1.8
AU133-20-16□□-□□	132.5	200	160	1.3
AU133-20-20□□-□□	132.5	200	200	1.5
AU133-20-25□□-□□	132.5	200	250	1.7
AU133-20-30□□-□□	132.5	200	300	2.0
AU133-20-36□□-□□	132.5	200	360	2.3
AU133-20-43□□-□□	132.5	200	430	2.6
AU133-25-16□□-□□	132.5	250	160	1.5
AU133-25-20□□-□□	132.5	250	200	1.7
AU133-25-25□□-□□	132.5	250	250	2.0
AU133-25-30□□-□□	132.5	250	300	2.2
AU133-25-36□□-□□	132.5	250	360	2.6
AU133-25-43□□-□□	132.5	250	430	3.0
AU133-30-16□□-□□	132.5	300	160	1.7
AU133-30-20□□-□□	132.5	300	200	1.9
AU133-30-25□□-□□	132.5	300	250	2.2
AU133-30-30□□-□□	132.5	300	300	2.5
AU133-30-36□□-□□	132.5	300	360	2.8
AU133-30-43□□-□□	132.5	300	430	3.3
AU133-30-50□□-□□	132.5	300	500	3.7
AU133-36-20□□-□□	132.5	360	200	2.1
AU133-36-25□□-□□	132.5	360	250	2.5
AU133-36-30□□-□□	132.5	360	300	2.8
AU133-36-36□□-□□	132.5	360	360	3.2
AU133-36-43□□-□□	132.5	360	430	3.7
AU133-36-50□□-□□	132.5	360	500	4.1
AU133-43-20□□-□□	132.5	430	200	2.4
AU133-43-25□□-□□	132.5	430	250	2.8
AU133-43-30□□-□□	132.5	430	300	3.2
AU133-43-36□□-□□	132.5	430	360	3.6
AU133-43-43□□-□□	132.5	430	430	4.1
AU133-43-50□□-□□	132.5	430	500	4.6
AU133-50-30□□-□□	132.5	500	300	3.5
AU133-50-36□□-□□	132.5	500	360	4.0
AU133-50-43□□-□□	132.5	500	430	4.6
AU133-50-50□□-□□	132.5	500	500	5.1

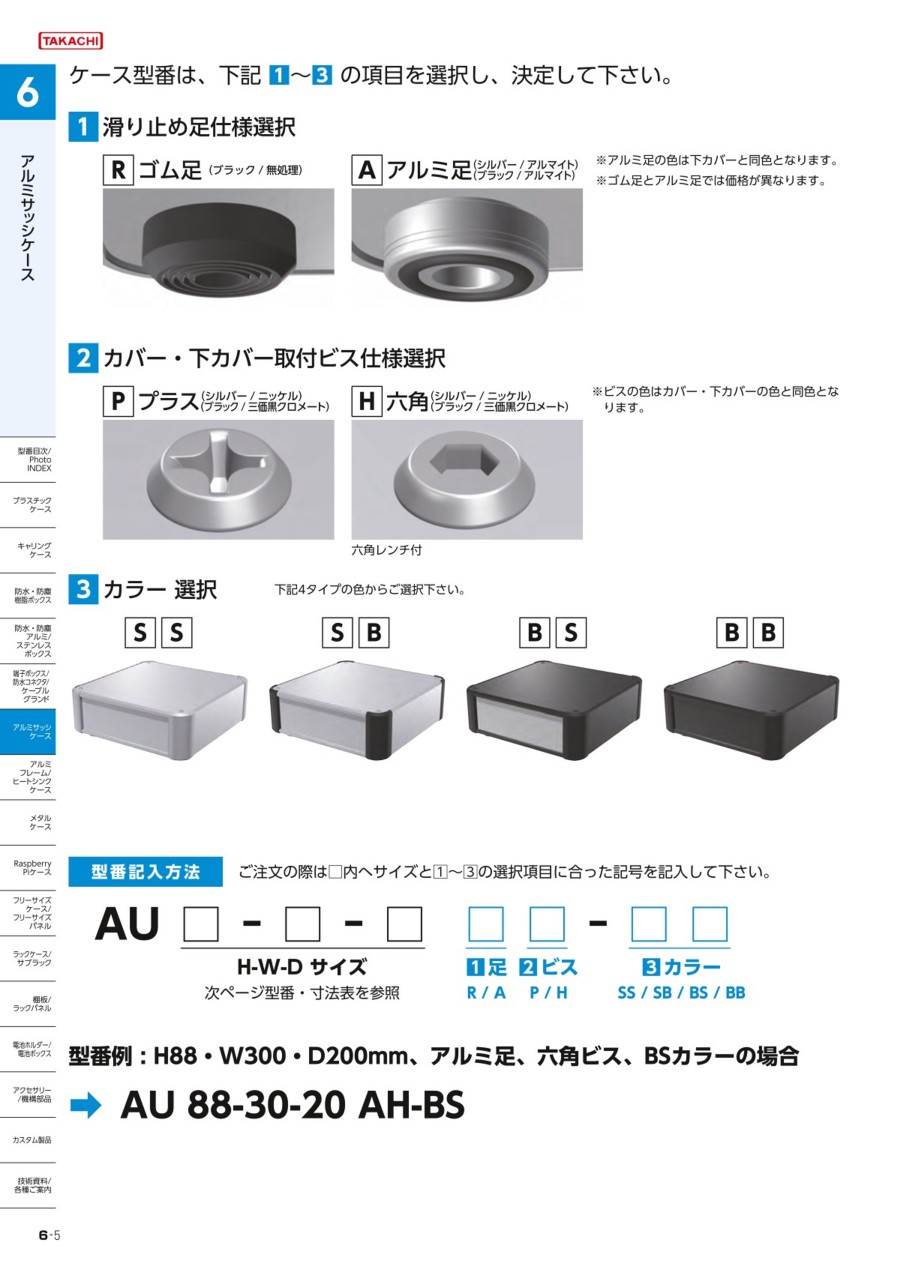

※Rタイプ＝ゴム足、Aタイプ＝アルミ足

※自重はゴム足タイプの重量を記載しています。

※□□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。

※上記以外のタイプ・型番につきまして、メーカーカタログをご参照ください。

型番リスト

表示件数

...

115

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	穴加工対応	塗装色	滑り止め足	カバー取付ビス	最小発注数量

160	44	160	Web設計対応	ブラック	アルミ足	六角ビス	1個
160	44	160	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	六角ビス	1個
160	44	160	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	六角ビス	1個
160	44	160	Web設計対応	シルバー	アルミ足	六角ビス	1個
160	44	160	Web設計対応	ブラック	アルミ足	プラスビス	1個
160	44	160	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	プラスビス	1個
160	44	160	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	プラスビス	1個
160	44	160	Web設計対応	シルバー	アルミ足	プラスビス	1個
160	44	160	Web設計対応	ブラック	ゴム足	六角ビス	1個
160	44	160	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	六角ビス	1個
160	44	160	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	六角ビス	1個
160	44	160	Web設計対応	シルバー	ゴム足	六角ビス	1個
160	44	160	Web設計対応	ブラック	ゴム足	プラスビス	1個
160	44	160	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	プラスビス	1個
160	44	160	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	プラスビス	1個
160	44	160	Web設計対応	シルバー	ゴム足	プラスビス	1個
160	44	200	Web設計対応	ブラック	アルミ足	六角ビス	1個
160	44	200	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	六角ビス	1個
160	44	200	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	六角ビス	1個
160	44	200	Web設計対応	シルバー	アルミ足	六角ビス	1個
160	44	200	Web設計対応	ブラック	アルミ足	プラスビス	1個
160	44	200	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	プラスビス	1個
160	44	200	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	プラスビス	1個
160	44	200	Web設計対応	シルバー	アルミ足	プラスビス	1個
160	44	200	Web設計対応	ブラック	ゴム足	六角ビス	1個
160	44	200	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	六角ビス	1個
160	44	200	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	六角ビス	1個
160	44	200	Web設計対応	シルバー	ゴム足	六角ビス	1個
160	44	200	Web設計対応	ブラック	ゴム足	プラスビス	1個
160	44	200	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	プラスビス	1個
160	44	200	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	プラスビス	1個
160	44	200	Web設計対応	シルバー	ゴム足	プラスビス	1個
160	44	250	Web設計対応	ブラック	アルミ足	六角ビス	1個
160	44	250	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	六角ビス	1個
160	44	250	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	六角ビス	1個
160	44	250	Web設計対応	シルバー	アルミ足	六角ビス	1個
160	44	250	Web設計対応	ブラック	アルミ足	プラスビス	1個
160	44	250	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	プラスビス	1個
160	44	250	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	プラスビス	1個
160	44	250	Web設計対応	シルバー	アルミ足	プラスビス	1個
160	44	250	Web設計対応	ブラック	ゴム足	六角ビス	1個
160	44	250	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	六角ビス	1個
160	44	250	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	六角ビス	1個
160	44	250	Web設計対応	シルバー	ゴム足	六角ビス	1個
160	44	250	Web設計対応	ブラック	ゴム足	プラスビス	1個
160	44	250	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	プラスビス	1個
160	44	250	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	プラスビス	1個
160	44	250	Web設計対応	シルバー	ゴム足	プラスビス	1個
160	44	300	Web設計対応	ブラック	アルミ足	六角ビス	1個
160	44	300	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	六角ビス	1個
160	44	300	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	六角ビス	1個
160	44	300	Web設計対応	シルバー	アルミ足	六角ビス	1個
160	44	300	Web設計対応	ブラック	アルミ足	プラスビス	1個
160	44	300	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	アルミ足	プラスビス	1個
160	44	300	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	アルミ足	プラスビス	1個
160	44	300	Web設計対応	シルバー	アルミ足	プラスビス	1個
160	44	300	Web設計対応	ブラック	ゴム足	六角ビス	1個
160	44	300	Web設計対応	カバー・側板・コーナーブロック：ブラック/パネル：シルバー	ゴム足	六角ビス	1個
160	44	300	Web設計対応	カバー・パネル・側板：シルバー/コーナーブロック：ブラック	ゴム足	六角ビス	1個
160	44	300	Web設計対応	シルバー	ゴム足	六角ビス	1個

通常単価(税別) (税込単価)	通常出荷日

9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
9,323円 ( 10,255円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
8,136円 ( 8,950円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
9,804円 ( 10,784円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
8,603円 ( 9,463円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
10,255円 ( 11,281円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
9,069円 ( 9,976円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
10,707円 ( 11,778円 )	2日目
9,522円 ( 10,474円 )	2日目
9,522円 ( 10,474円 )	2日目
9,522円 ( 10,474円 )	2日目
9,522円 ( 10,474円 )	2日目

...

115

基本情報

基本情報

【特長】
・前後のパネルが差込式でスッキリした外観のデスクトップ型ケースです
・滑り止め足はエラストマー製ゴム足タイプとアルマイト処理された高級感のあるアルミ足タイプから選択可能です
【用途】
・測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます

ご注意

現在、穴加工サービスは中止しております。再開まで今しばらくお待ちください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
