DCパワーリレー（300Aタイプ） G9EH-1
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
G9EH-1 DC24の仕様・寸法情報
用途
パワー
接点構成
1a
ラッチ機能
無
端子形状
その他
接点定格電流(AC,DC時最小値)(A)
300
コイル定格電圧(DC)(V)
24
寸法 高さ(mm)
76.7
寸法 幅(mm)
60
寸法 奥行き(mm)
111
端子形状詳細
コネクタ端子（コイル端子）、ねじ端子（接点端子）
DC定格負荷
DC400V/300A
-
-
詳細情報
基本情報
高電圧、高電流の直流負荷しゃ断を可能としたDCパワーリレー。
【特長】
・高さ76.7mm×幅60mm×長さ111mmの小型サイズでDC400V、300A開閉に対応（最大DC300V、2500Aしゃ断可能）
・開閉部・駆動部のガス封入・密封構造により、小型サイズによる高容量負荷しゃ断を可能とし、またアークスペースフリーの省スペース化・安全化を実現。また同時に、周囲雰囲気の影響を受けない接点の高接触信頼性を実現
・部品の小型化、適正マッチング設計により、取りつけ方向に規制なし

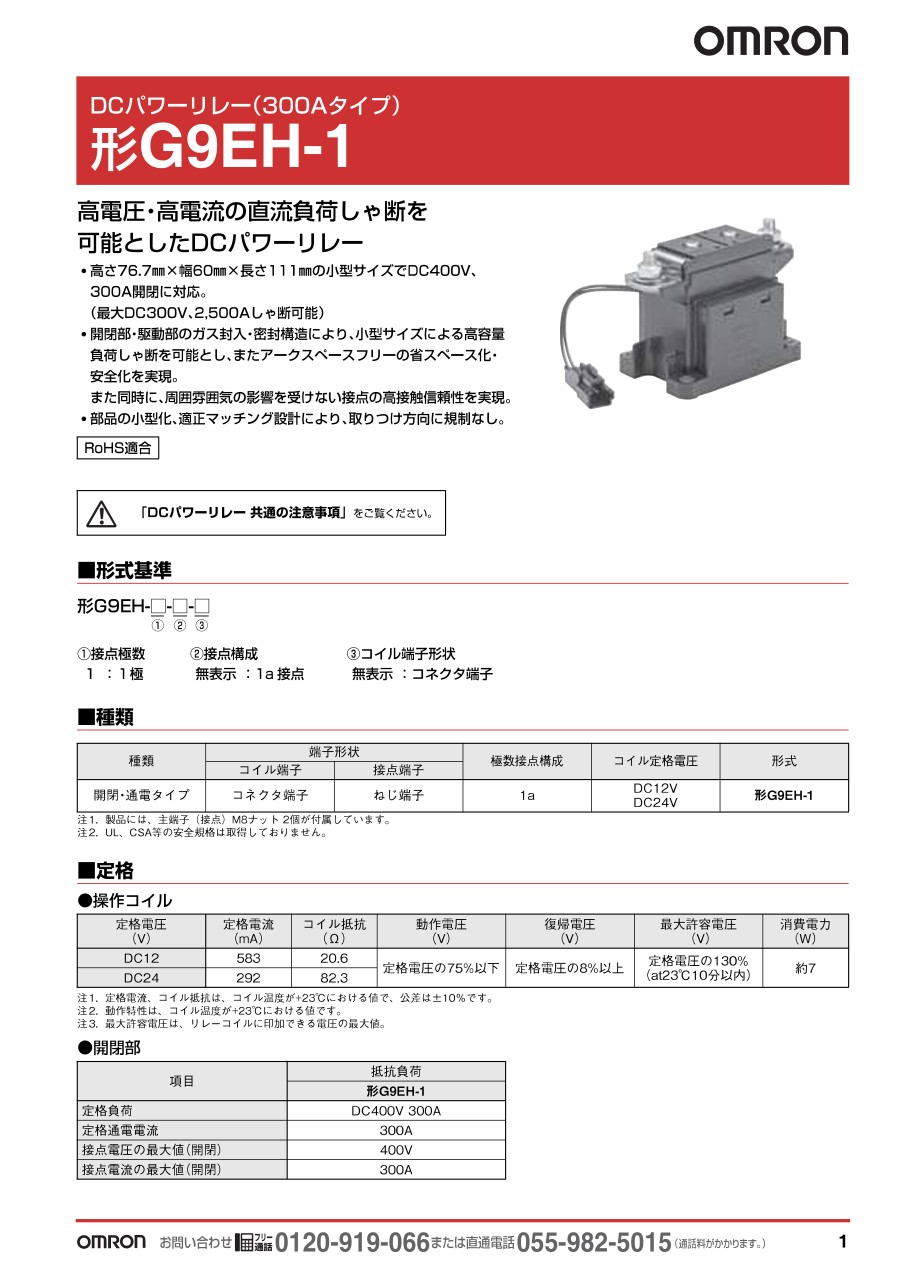

カタログ
DCパワーリレー（300Aタイプ） G9EH-1の型番G9EH-1 DC24のページです。
型番G9EH-1 DC24に関する仕様情報を記載しております。
