NEMA規格 ACプラグ
- 通常単価(税別)
- 1,922円～3,668円特別価格
- 税込単価
- 2,114円～4,035円特別価格
通常出荷日：在庫品1日目当日出荷可能
【特長】ケーブルに取付けて使用するオスプラグです。全ての商品がUL・cUL・PSEを取得しております。...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単芯電線による増し締め結線を推奨します。
- 心線が端子ねじの首の周囲に3/4以上巻き付くよう時計回りに輪を作り、端子ねじを輪の中に通して端子ねじを締め付けます。
※より線は電線のほつれによるねじの緩みが発生し、発熱や発火のおそれがありますので推奨しておりません。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | NEMA No. | 安全規格 | 刃型タイプ | 芯数 | 定格 | 推奨電線サイズ （AWG） | |
| 汎用プラグ | 電圧（V） | 電流（A） | |||||
| J-710 | 5-15P | UL cUL PSE | 差込型 | 2P＋接地 | 125 | 15 | 14 |
| J-716 | 5-20P | 125 | 20 | 12 | |||
| J-720 | 6-15P | 250 | 15 | 14 | |||
| J-701 | L5-15P | 引掛け形 | 125 | 15 | 14 | ||
| J-705 | L6-15P | 250 | 15 | 14 | |||
| WJ-8320 | L5-20P | 125 | 20 | 12 | |||
| WJ-8321 | L6-20P | 250 | 20 | 12 | |||
| WJ-8330 | L5-30P | 125 | 30 | 10 | |||
| WJ-8331 | L6-30P | 250 | 30 | 10 | |||
| WJ-8420 | L14-20P | 3P＋接地 | 125／250 | 20 | 12 | ||
| WJ-8421 | L15-20P | 250 | 20 | 12 | |||
| WJ-8430 | L14-30P | 125／250 | 30 | 10 | |||
| WJ-8531 | L21-30P | 4P＋接地 | 120／208 | 30 | 10 | ||
外形図
 |  |
 | |
 |  |
 |  |
 |  |
 |  |
 |  |
関連部品
■NEMA規格コンセント機能別早見表
| NEMA No. | オス | メス | |||
| プラグ | インレット | 埋込みアウレット | フランジアウレット | ソケット | |
 |  |  |  |  | |
| 型番 | 型番 | 型番 | 型番 | 型番 | |
| 5-15R | - | J-712 | |||
| 5-15P | J-710 | - | |||
| 5-20R | - | J-718 | |||
| 5-20P | J-716 | - | |||
| 6-15R | - | ||||
| 6-15P | J-720 | - | |||
| 6-20R | - | ||||
| 6-20P | - | ||||
| L5-15R | - | J-703 | |||
| L5-15P | J-701 | - | |||
| L5-20R | - | WJ-6323B | - | WJ-9320B | |
| L5-20P | WJ-8320 | - | |||
| L5-30R | - | J-518 | WJ-9330B | ||
| L5-30P | WJ-8330 | - | |||
| L6-15R | - | J-706 | - | J-707 | |
| L6-15P | J-705 | - | |||
| L6-20R | - | WJ-9321B | |||
| L6-20P | WJ-8321 | J-515 | - | ||
| L6-30R | - | WJ-6331B | - | WJ-9331B | |
| L6-30P | WJ-8331 | - | |||
| L14-20R | - | ||||
| L14-20P | WJ-8420 | - | |||
| L14-30R | - | ||||
| L14-30P | WJ-8430 | - | |||
| L15-20R | - | WJ-6421B | - | ||
| L15-20P | WJ-8421 | - | |||
| L16-20R | - | ||||
| L16-20P | - | ||||
| L21-30R | - | WJ-9531 | |||
| L21-30P | WJ-8531 | - | |||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,174円 ( 2,391円 ) | 在庫品1日目当日出荷可能 |
1,922円 ( 2,114円 ) | 在庫品1日目当日出荷可能 |
2,714円 ( 2,985円 ) | 在庫品1日目当日出荷可能 |
2,106円 ( 2,317円 ) | 在庫品1日目当日出荷可能 |
2,950円1,622円 ( 1,784円 ) | 在庫品1日目当日出荷可能 |
2,482円1,861円 ( 2,047円 ) | 在庫品1日目当日出荷可能 |
3,378円 ( 3,716円 ) | 在庫品1日目当日出荷可能 |
3,334円 ( 3,667円 ) | 在庫品1日目当日出荷可能 |
3,459円1,902円 ( 2,092円 ) | 在庫品1日目当日出荷可能 |
3,668円2,751円 ( 3,026円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ケーブルに取付けて使用するオスプラグです。
全ての商品がUL・cUL・PSEを取得しております。
海外規格にも対応しています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- 単芯電線による増し締め結線を推奨します。
- 心線が端子ねじの首の周囲に3/4以上巻き付くよう時計回りに輪を作り、端子ねじを輪の中に通して端子ねじを締め付けます。
※より線は電線のほつれによるねじの緩みが発生し、発熱や発火のおそれがありますので推奨しておりません。

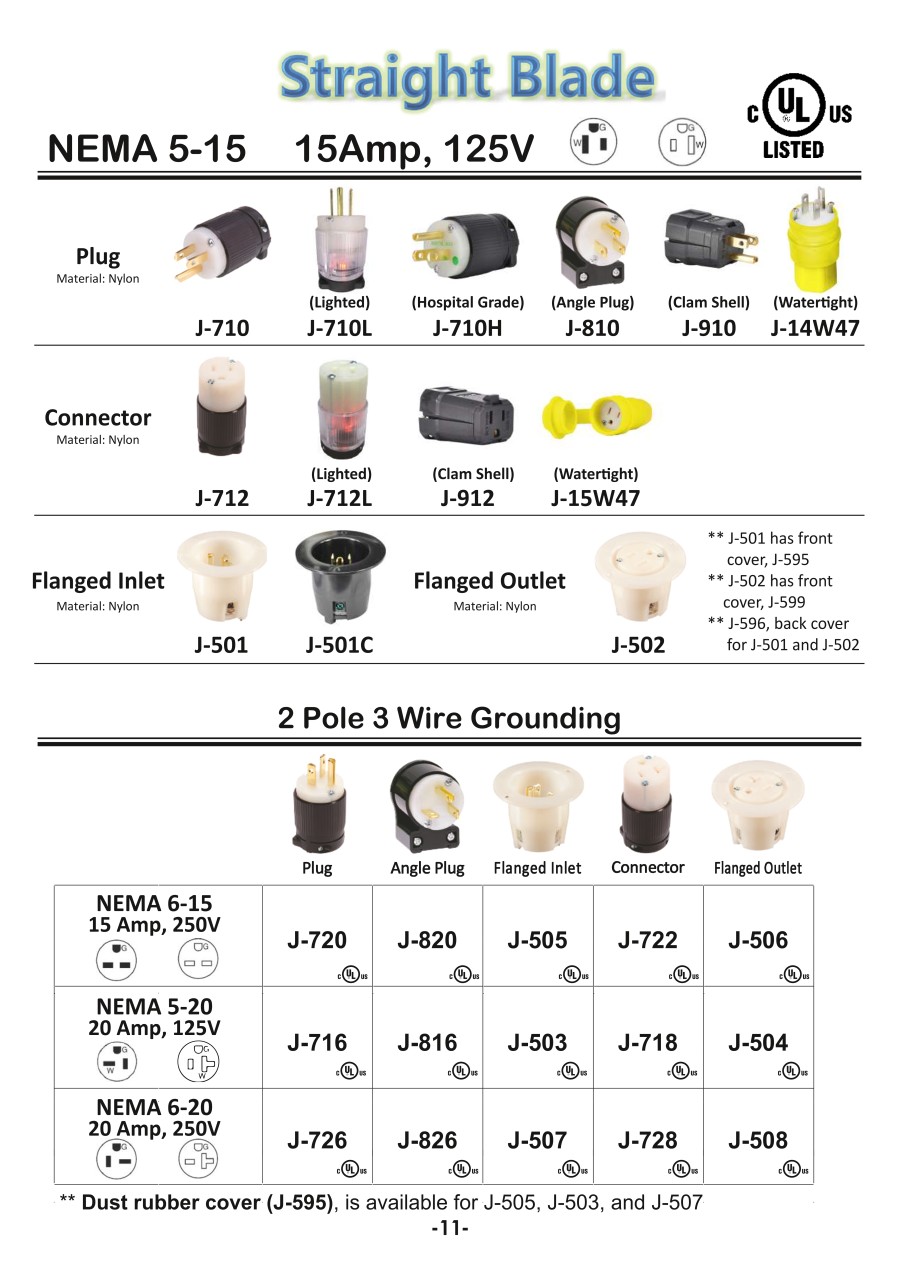

カタログ
