RONG KUANG（Olympia）

NEMA規格インレット

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
当日出荷可能

通常単価(税別): 3,143円2,200円

税込単価: 3,457円2,420円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

RONG KUANG（Olympia）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

RONG KUANG（Olympia）

通常出荷日：在庫品1日目

【特長】受電側機器へ取付けてケーブル側のソケット（メス）を受ける、パネルマウン...

規格・仕様：

UL
NEMA
ｃ-UL
電源用
盤間接続
ネジ式
差し込み

種類
インレット/プラグ
形状
その他
定格電圧 (V)
250
定格電流 (A)
20
NEMA規格有無
有
代表規格
UL / CUL
寸法長さ (mm)
57
寸法幅 (mm)
74
寸法厚み (mm)
74
接続種類
2Pole　3Wire
仕様
接地形
NEMA No.
L6-20P

J-515

J-515の仕様・寸法情報

種類

インレット/プラグ

形状

その他

定格電圧(V)

250

定格電流(A)

NEMA規格有無

有

代表規格

UL / CUL

寸法長さ(mm)

寸法幅(mm)

寸法厚み(mm)

接続種類

2Pole　3Wire

仕様

接地形

NEMA No.

L6-20P

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

■仕様

型式	NEMA No.	安全規格	刃型タイプ	芯数	定格
汎用インレット					電圧（V）	電流（A）
J-515	L6-20P	UL/cUL	引掛け形	2P＋接地	250V	20A

■外形図・寸法

■NEMA規格コンセント機能別早見表

NEMA No.	オス		メス
NEMA No.	プラグ	インレット	埋込みアウトレット	フランジアウトレット	ソケット

	型番	型番	型番	型番	型番
5-15R	-	-	-	-	J-712
5-15P	J-710	-	-	-	-
5-20R	-	-	-	-	J-718
5-20P	J-716	-	-	-	-
6-15R	-	-	-	-	-
6-15P	J-720	-	-	-	-
6-20R	-	-	-	-	-
6-20P	-	-	-	-	-
L5-15R	-	-	-	-	J-703
L5-15P	J-701	-	-	-	-
L5-20R	-	-	WJ-6323B	-	WJ-9320B
L5-20P	WJ-8320	-	-	-	-
L5-30R	-	-	-	J-518	WJ-9330B
L5-30P	WJ-8330	-	-	-	-
L6-15R	-	-	J-706	-	J-707
L6-15P	J-705	-	-	-	-
L6-20R	-	-	-	-	WJ-9321B
L6-20P	WJ-8321	J-515	-	-	-
L6-30R	-	-	WJ-6331B	-	WJ-9331B
L6-30P	WJ-8331	-	-	-	-
L14-20R	-	-	-	-	-
L14-20P	WJ-8420	-	-	-	-
L14-30R	-	-	-	-	-
L14-30P	WJ-8430	-	-	-	-
L15-20R	-	-	WJ-6421B	-	-
L15-20P	WJ-8421	-	-	-	-
L16-20R	-	-	-	-	-
L16-20P	-	-	-	-	-
L21-30R	-	-	-	-	WJ-9531
L21-30P	WJ-8531	-	-	-	-

型番リスト

表示件数

型番

J-515

関連	RoHS?	最小発注数量

データシート

1個

通常単価(税別) (税込単価)	通常出荷日

3,143円2,200円
( 2,420円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
受電側機器へ取付けてケーブル側のソケット（メス）を受ける、パネルマウント（オス）です。
UL・cULを取得しております。
海外規格にも対応しています。

【ココが特長】
●受電側機器に取付けてケーブル側のソケット（メス）を受けるパネルマウント（オス）です。UL・cULを取得しております。

【ご注意】
・結合相手はソケットまたはアウトレットになります。同じNEMA No.の末尾「R」のものをご使用下さい。
例）J-716（NEMA 5-20P）⇔J-718（NEMA 5-20R）

※刃の型はNEMA規格のものになります。
各商品より刃型は異なりますので、本ページ下部「NEMA規格コンセント機能別早見表」をご参照のうえNEMA No.にてご確認ください。

写真は代表画像です。ご注文の際は、カタログで図面の御確認を頂きますよう宜しくお願い致します。

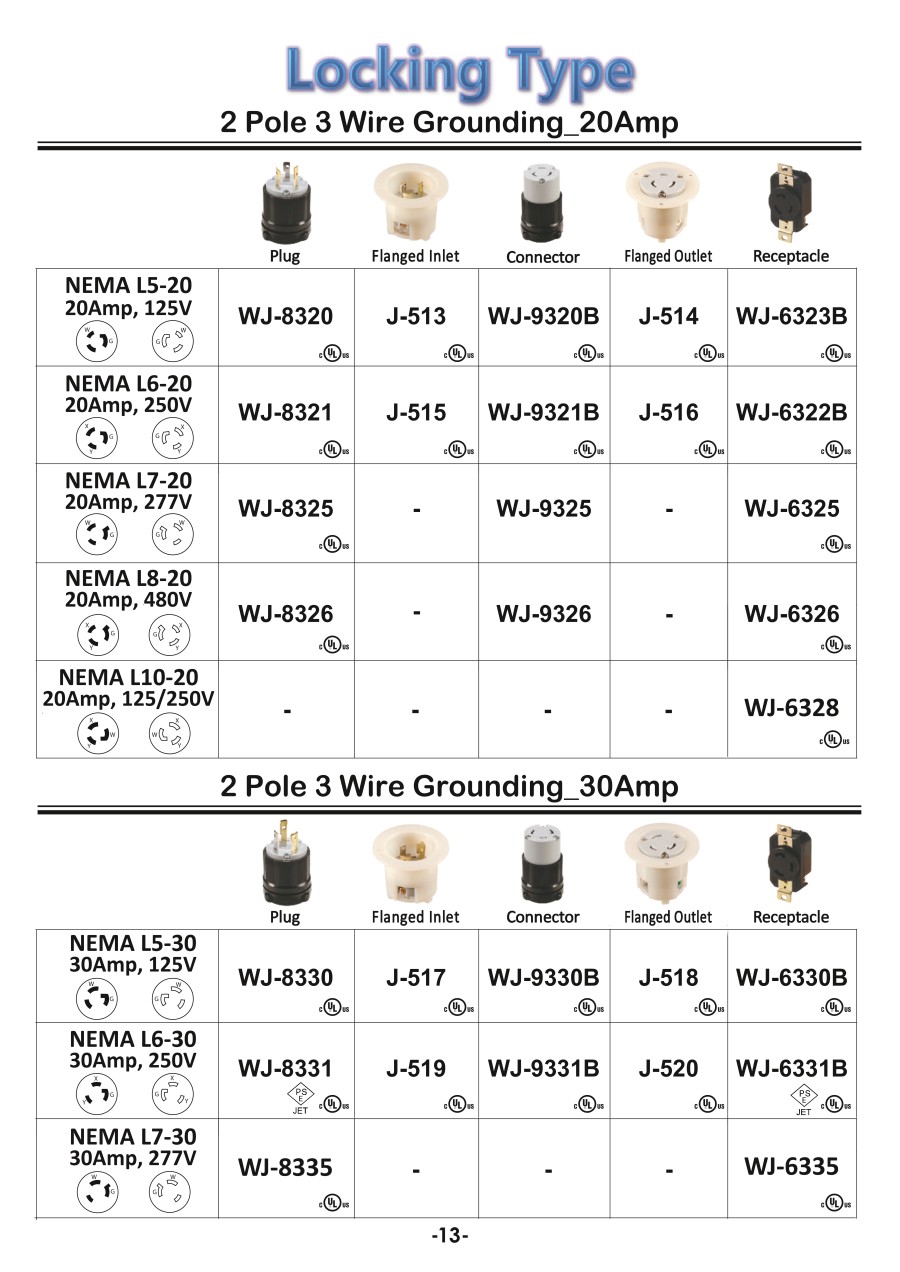

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NEMA規格インレットの型番J-515のページです。型番J-515に関する仕様情報を記載しております。
