ニッケル導体ガラス編組電線 NiGBシリーズ
- 通常単価(税別)
- 5,186円～245,827円
- 税込単価
- 5,705円～270,410円
通常出荷日：6日目
【特長】・純ニッケル線の上にガラス横巻・編組を施した中高温の耐熱電線・最高使用温度300℃【用途】・電...
詳細を確認
未確定：候補が455型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,186円 ( 5,705円 ) | 6日目 |
5,704円 ( 6,274円 ) | 6日目 |
6,223円 ( 6,845円 ) | 6日目 |
6,742円 ( 7,416円 ) | 6日目 |
7,260円 ( 7,986円 ) | 6日目 |
7,779円 ( 8,557円 ) | 6日目 |
8,298円 ( 9,128円 ) | 6日目 |
8,816円 ( 9,698円 ) | 6日目 |
9,335円 ( 10,269円 ) | 6日目 |
9,854円 ( 10,839円 ) | 6日目 |
10,372円 ( 11,409円 ) | 6日目 |
10,891円 ( 11,980円 ) | 6日目 |
11,410円 ( 12,551円 ) | 6日目 |
11,927円 ( 13,120円 ) | 6日目 |
12,446円 ( 13,691円 ) | 6日目 |
12,965円 ( 14,262円 ) | 6日目 |
13,483円 ( 14,831円 ) | 6日目 |
14,002円 ( 15,402円 ) | 6日目 |
14,521円 ( 15,973円 ) | 6日目 |
15,039円 ( 16,543円 ) | 6日目 |
15,558円 ( 17,114円 ) | 6日目 |
16,077円 ( 17,685円 ) | 6日目 |
16,595円 ( 18,255円 ) | 6日目 |
17,114円 ( 18,825円 ) | 6日目 |
17,633円 ( 19,396円 ) | 6日目 |
18,151円 ( 19,966円 ) | 6日目 |
18,670円 ( 20,537円 ) | 6日目 |
19,187円 ( 21,106円 ) | 6日目 |
19,706円 ( 21,677円 ) | 6日目 |
20,225円 ( 22,248円 ) | 6日目 |
20,743円 ( 22,817円 ) | 6日目 |
21,262円 ( 23,388円 ) | 6日目 |
21,781円 ( 23,959円 ) | 6日目 |
22,299円 ( 24,529円 ) | 6日目 |
22,818円 ( 25,100円 ) | 6日目 |
23,337円 ( 25,671円 ) | 6日目 |
23,855円 ( 26,241円 ) | 6日目 |
24,374円 ( 26,811円 ) | 6日目 |
24,893円 ( 27,382円 ) | 6日目 |
25,411円 ( 27,952円 ) | 6日目 |
23,149円 ( 25,464円 ) | 6日目 |
23,612円 ( 25,973円 ) | 6日目 |
24,076円 ( 26,484円 ) | 6日目 |
24,539円 ( 26,993円 ) | 6日目 |
25,002円 ( 27,502円 ) | 6日目 |
25,465円 ( 28,012円 ) | 6日目 |
25,927円 ( 28,520円 ) | 6日目 |
26,390円 ( 29,029円 ) | 6日目 |
26,853円 ( 29,538円 ) | 6日目 |
27,316円 ( 30,048円 ) | 6日目 |
27,780円 ( 30,558円 ) | 6日目 |
28,243円 ( 31,067円 ) | 6日目 |
28,706円 ( 31,577円 ) | 6日目 |
29,168円 ( 32,085円 ) | 6日目 |
29,631円 ( 32,594円 ) | 6日目 |
30,094円 ( 33,103円 ) | 6日目 |
30,557円 ( 33,613円 ) | 6日目 |
31,020円 ( 34,122円 ) | 6日目 |
31,484円 ( 34,632円 ) | 6日目 |
31,947円 ( 35,142円 ) | 6日目 |
詳細情報
基本情報
【特長】
・純ニッケル線の上にガラス横巻・編組を施した中高温の耐熱電線
・最高使用温度300℃
【用途】
・電気炉、高温炉、その他、高温雰囲気下での各種電気機器内の配線等
製品情報
許容電流値：（単位 A)| 導体断面積 （mm2） | 100℃ | 110℃ | 120℃ | 130℃ | 140℃ | 150℃ | 160℃ | 170℃ | 180℃ | 190℃ |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.75SQ | 7.5 | 7.3 | 7.1 | 6.9 | 6.7 | 6.5 | 6.2 | 6 | 5.8 | 5.5 |
| 1.25SQ | 9.3 | 9.1 | 8.8 | 8.6 | 8.3 | 8.1 | 7.8 | 7.5 | 7.2 | 6.9 |
| 2SQ | 14 | 13.6 | 13.3 | 12.9 | 12.5 | 12.1 | 11.7 | 11.3 | 10.8 | 10.4 |
| 3.5SQ | 23.3 | 22.7 | 22.1 | 21.5 | 20.9 | 20.2 | 19.5 | 18.8 | 18.1 | 17.3 |
| 5.5SQ | 28 | 27.3 | 26.5 | 25.8 | 25 | 24.2 | 23.4 | 22.6 | 21.7 | 20.7 |
| 導体断面積 （mm2） | 200℃ | 210℃ | 220℃ | 230℃ | 240℃ | 250℃ | 260℃ | 270℃ | 280℃ | 290℃ |
| 0.75SQ | 5.3 | 5 | 4.7 | 4.4 | 4.1 | 3.7 | 3.3 | 2.9 | 2.4 | 1.7 |
| 1.25SQ | 6.6 | 6.3 | 5.9 | 5.5 | 5.1 | 4.7 | 4.2 | 3.6 | 2.9 | 2.1 |
| 2SQ | 9.9 | 9.4 | 8.8 | 8.3 | 7.7 | 7 | 6.3 | 5.4 | 4.4 | 3.1 |
| 3.5SQ | 16.5 | 15.6 | 14.7 | 13.8 | 12.8 | 11.7 | 10.4 | 9 | 7.4 | 5.2 |
| 5.5SQ | 19.8 | 18.8 | 17.7 | 16.6 | 15.3 | 14 | 12.5 | 10.8 | 8.8 | 6.3 |

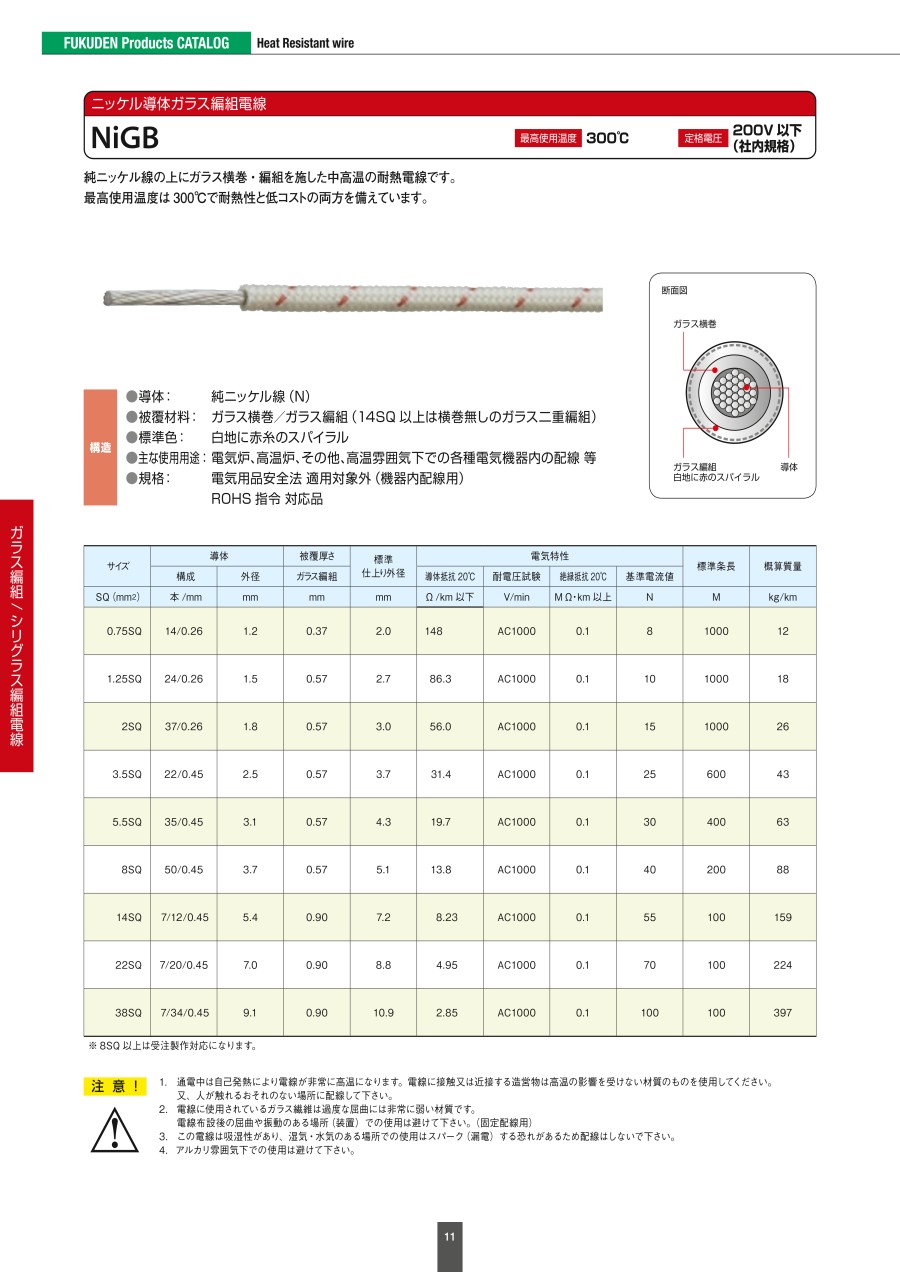

カタログ
