エレクトロニクス部品技術窓口
産業用イーサネットケーブル Data-Tuffシリーズ
- 通常単価(税別)
- 801円～72,150円
- 税込単価
- 881円～79,365円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・産業用イーサネットケーブル・優れたEMC性能と安定した伝送・DATA TUFF-5E-PU-...
詳細を確認
- カテゴリ
- CAT5e
- シールド構造
- シールドあり・STP
- シールド詳細
- 二重シールド
- FAネットワーク規格
- EtherNet IP / EtherCAT / PROFINET
- 導体構成
- 信号線のみ
- ケーブル外径 (mm)
- 6.0～6.9
- PoE（給電）
- 非対応
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］
・DATA TUFF-5E-C-22-2P-(長さ)
［推奨代替品］
・DATA TUFF-5E-A-22-2P-（長さ）
※代替品はシース材料がPVCとなりますので、仕様の違いをご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
規格表
| ミスミ型番 | メーカー型番 | シース | AWGサイズ | 対数 |
|---|---|---|---|---|
| DATA TUFF-5E-24-4P | 74001E | PVC（耐油耐熱ビニル） | 24 | 4P |
| DATA TUFF-5E-PV-26-4P | 74002E | 26 | ||
| DATA TUFF-5E-PU-26-4P | 74003PU | PUR（ポリウレタン） | ||
| DATA TUFF-5E-A-22-2P | 70006E | PVC（耐油耐熱ビニル） | 22 | 2P |
| DATA TUFF-5E-B-22-2P | 70007E | |||
| DATA TUFF-5E-C-22-2P | 70008PU | PUR（ポリウレタン） | ||
| DATA TUFF-5E-NH-24-4P | 74001NH | LSZH | 24 | 4P |
線芯識別
構造
■4P
線芯識別
| 対番号 | 番号 | 色 |
|---|---|---|
| 1 | 1 | 青 |
| 2 | 白／青 | |
| 2 | 3 | 橙 |
| 4 | 白／橙 | |
| 3 | 5 | 緑 |
| 6 | 白／緑 | |
| 4 | 7 | 茶 |
| 8 | 白／茶 |
■2P
| 絶縁色 |
|---|
| 白＆青＆黄＆橙 |
絞り込み条件：9 項目の仕様が未選択です
代表規格
- CE
- UL
ケーブル導体
- 単線
- より線
導体サイズ
- AWG22（0.32sq)
- AWG24（0.20sq)
- AWG26（0.12sq)
芯数
- 2対（2P）
- 4対（4P）
色
- 空色・水色
- 黒
- 緑・若草・うす緑
全長(m)
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 20
- 30
- 40
- 50
- 100
ケーブル特性
- 耐油
- 耐熱
- 難燃
シース（外被）材質
- PVC
- PUR
- LSZH
ケーブル外径詳細(mm)
- 6.5
- 6.65
- 6.8
出荷日
- すべて
- 当日出荷可能
- 3日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,139円 ( 1,253円 ) | 在庫品1日目当日出荷可能 |
2,279円 ( 2,507円 ) | 在庫品1日目当日出荷可能 |
3,418円 ( 3,760円 ) | 在庫品1日目当日出荷可能 |
4,557円 ( 5,013円 ) | 在庫品1日目当日出荷可能 |
5,697円 ( 6,267円 ) | 在庫品1日目当日出荷可能 |
6,836円 ( 7,520円 ) | 在庫品1日目当日出荷可能 |
7,975円 ( 8,773円 ) | 在庫品1日目当日出荷可能 |
9,115円 ( 10,027円 ) | 在庫品1日目当日出荷可能 |
10,254円 ( 11,279円 ) | 在庫品1日目当日出荷可能 |
10,591円 ( 11,650円 ) | 在庫品1日目当日出荷可能 |
21,181円 ( 23,299円 ) | 在庫品1日目当日出荷可能 |
31,773円 ( 34,950円 ) | 在庫品1日目当日出荷可能 |
42,364円 ( 46,600円 ) | 在庫品1日目当日出荷可能 |
48,140円 ( 52,954円 ) | 在庫品1日目当日出荷可能 |
54,560円 ( 60,016円 ) | 在庫品1日目当日出荷可能 |
801円 ( 881円 ) | 在庫品1日目当日出荷可能 |
1,601円 ( 1,761円 ) | 在庫品1日目当日出荷可能 |
2,402円 ( 2,642円 ) | 在庫品1日目当日出荷可能 |
3,202円 ( 3,522円 ) | 在庫品1日目当日出荷可能 |
4,001円 ( 4,401円 ) | 在庫品1日目当日出荷可能 |
4,802円 ( 5,282円 ) | 在庫品1日目当日出荷可能 |
5,603円 ( 6,163円 ) | 在庫品1日目当日出荷可能 |
6,403円 ( 7,043円 ) | 在庫品1日目当日出荷可能 |
7,204円 ( 7,924円 ) | 在庫品1日目当日出荷可能 |
7,523円 ( 8,275円 ) | 在庫品1日目当日出荷可能 |
15,048円 ( 16,553円 ) | 在庫品1日目当日出荷可能 |
22,571円 ( 24,828円 ) | 在庫品1日目当日出荷可能 |
30,095円 ( 33,105円 ) | 在庫品1日目当日出荷可能 |
32,816円 ( 36,098円 ) | 在庫品1日目当日出荷可能 |
44,821円 ( 49,303円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
1,701円 ( 1,871円 ) | 在庫品1日目当日出荷可能 |
2,550円 ( 2,805円 ) | 在庫品1日目当日出荷可能 |
3,401円 ( 3,741円 ) | 在庫品1日目当日出荷可能 |
4,251円 ( 4,676円 ) | 在庫品1日目当日出荷可能 |
5,101円 ( 5,611円 ) | 在庫品1日目当日出荷可能 |
5,952円 ( 6,547円 ) | 在庫品1日目当日出荷可能 |
6,801円 ( 7,481円 ) | 在庫品1日目当日出荷可能 |
7,652円 ( 8,417円 ) | 在庫品1日目当日出荷可能 |
8,021円 ( 8,823円 ) | 在庫品1日目当日出荷可能 |
16,041円 ( 17,645円 ) | 在庫品1日目当日出荷可能 |
24,062円 ( 26,468円 ) | 在庫品1日目当日出荷可能 |
32,083円 ( 35,291円 ) | 在庫品1日目当日出荷可能 |
36,093円 ( 39,702円 ) | 在庫品1日目当日出荷可能 |
47,323円 ( 52,055円 ) | 在庫品1日目当日出荷可能 |
67,317円 ( 74,049円 ) | 3日目 |
55,090円 ( 60,599円 ) | 3日目 |
1,411円 ( 1,552円 ) | 在庫品1日目当日出荷可能 |
2,822円 ( 3,104円 ) | 在庫品1日目当日出荷可能 |
4,233円 ( 4,656円 ) | 在庫品1日目当日出荷可能 |
5,643円 ( 6,207円 ) | 在庫品1日目当日出荷可能 |
7,055円 ( 7,761円 ) | 在庫品1日目当日出荷可能 |
8,465円 ( 9,312円 ) | 在庫品1日目当日出荷可能 |
9,876円 ( 10,864円 ) | 在庫品1日目当日出荷可能 |
11,288円 ( 12,417円 ) | 在庫品1日目当日出荷可能 |
12,698円 ( 13,968円 ) | 在庫品1日目当日出荷可能 |
13,307円 ( 14,638円 ) | 在庫品1日目当日出荷可能 |
26,616円 ( 29,278円 ) | 在庫品1日目当日出荷可能 |
39,923円 ( 43,915円 ) | 在庫品1日目当日出荷可能 |
53,230円 ( 58,553円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

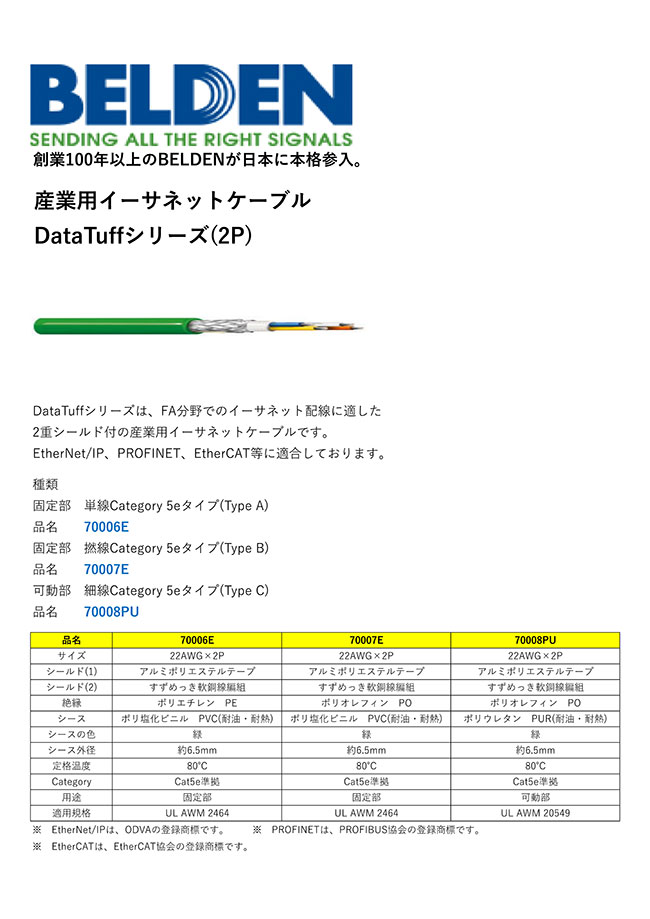

【特長】
・産業用イーサネットケーブル
・優れたEMC性能と安定した伝送
・DATA TUFF-5E-PU-26-4P・DATA TUFF-5E-C-22-2P は、ノンハロゲン仕様（IEC 60754-1 & EN50267-1）
・DataTuffシリーズは、FA分野でのイーサネット配線に適した2重シールド付の産業用イーサネットケーブルです
・EtherNet／IP、PROFINET、EtherCAT等に適合しております
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］
・DATA TUFF-5E-C-22-2P-(長さ)
［推奨代替品］
・DATA TUFF-5E-A-22-2P-（長さ）
※代替品はシース材料がPVCとなりますので、仕様の違いをご確認ください。
