三菱電機エンジニアリング

CC-Linkグッズケーブル加工部品

カタログ |

通常単価(税別): 904円～62,824円

税込単価: 994円～69,106円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】CC-Linkに接続するためのケーブル加工部品各種です。簡易T字分岐ユニット、端末加工ケーブル...

商品画像は代表画像です。

よく一緒に見られています

三菱電機エンジニアリング

通常出荷日：在庫品1日目

よく一緒に見られています

三菱電機エンジニアリング

通常出荷日：5 日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

関連

種類

商品タイプ

幅

(mm)

高さ

(mm)

奥行き

(mm)

ケーブル長さ

(m)

電圧

芯数

パッキン径

(mm)

適合電線

適用ケーブル径

材質

ケーブル接続方式

保護等級

使用ケーブル

仕様

電流

最小発注数量

データシート	コネクタ	防水コネクタ（アダプタメス）	Φ26.5	Φ26.5	60	-	-	4	Φ7.0～8.5	1.25mm2以下	Φ7.0～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタメス）	Φ26.5	Φ26.5	60	-	-	4	Φ8.6～10.5	1.25mm2以下	Φ8.6～10.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタオス）	Φ26.5	Φ26.5	60	-	-	4	Φ5.5～6.3	1.25mm2以下	Φ7.0～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタオス）	Φ26.5	Φ26.5	60	-	-	4	Φ7.0～8.5	1.25mm2以下	Φ7.0～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	4	Φ5.5～6.3	1.25mm2以下	Φ5.5～6.3	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	4	Φ7.0～8.5	1.25mm2以下	Φ7～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	4	Φ8.6～10.5	1.25mm2以下	Φ8.6～10.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	4	Φ10.6～12.5	1.25mm2以下	Φ10.6～12.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグオス）	Φ28.5	Φ28.5	60	-	-	4	Φ7.0～8.5	1.25mm2以下	Φ7～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグオス）	Φ28.5	Φ28.5	60	-	-	4	Φ8.6～10.5	1.25mm2以下	Φ8.6～10.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグオス）	Φ28.5	Φ28.5	60	-	-	4	Φ10.6～12.5	1.25mm2以下	Φ10.6～12.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（レセプタクルメス）	30	30	30.3	-	-	4	-	1.25mm2以下	-	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（レセプタクルオス）	30	30	30	-	-	4	-	1.25mm2以下	-	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタメス）	Φ26.5	Φ26.5	60	-	-	7	Φ10.6～12.5	1.25mm2以下	Φ10.6～12.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタオス）	Φ26.5	Φ26.5	60	-	-	7	Φ5.5～6.3	1.25mm2以下	Φ7.0～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタオス）	Φ26.5	Φ26.5	60	-	-	7	Φ7.0～8.5	1.25mm2以下	Φ7.0～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（アダプタオス）	Φ26.5	Φ26.5	60	-	-	7	Φ10.6～12.5	1.25mm2以下	Φ10.6～12.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	7	Φ5.5～6.3	1.25mm2以下	Φ5.5～6.3	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	7	Φ7.0～8.5	1.25mm2以下	Φ7～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグメス）	Φ28.5	Φ28.5	60	-	-	7	Φ10.6～12.5	1.25mm2以下	Φ10.6～12.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグオス）	Φ28.5	Φ28.5	60	-	-	7	Φ7.0～8.5	1.25mm2以下	Φ7～8.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（プラグオス）	Φ28.5	Φ28.5	60	-	-	7	Φ10.6～12.5	1.25mm2以下	Φ10.6～12.5	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（レセプタクルメス）	30	30	30.3	-	-	7	-	1.25mm2以下	-	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	コネクタ	防水コネクタ（レセプタクルオス）	30	30	30	-	-	7	-	1.25mm2以下	-	黄銅（コンタクト）/金メッキ（コンタクト）	はんだ付け	IP67	-	-	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.2	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	Y形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.3	-	-	-	-	-	-	-	-	CC-Linkケーブル（FA-CBL200SB）	丸形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.3	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	丸形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.3	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	Y形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.3	-	-	-	-	-	-	-	-	CC-Linkケーブル（FA-CBL200SB）	Y形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.5	-	-	-	-	-	-	-	-	CC-Linkケーブル（FA-CBL200SB）	丸形圧着端子	-	1個
-	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.5	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	円筒形棒端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	0.5	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	Y形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	1	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	Y形圧着端子	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	1	-	-	-	-	-	-	-	-	CC-Linkケーブル（FA-CBL200SB）	Y形圧着端子	-	1個
-	ケーブル	CC-Link防水コネクタ付ケーブル	-	-	-	10	-	7	-	-	-	-	-	-	CC-Link電源線入りケーブル（FA-CBL100PWSB）	片側メスコネクタ付（FA-207-PF12）	-	1個
データシート	ケーブル	CC-Link端末加工ケーブル	-	-	-	2	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル（FA-CBL200PSBH）	Y形圧着端子	-	1個

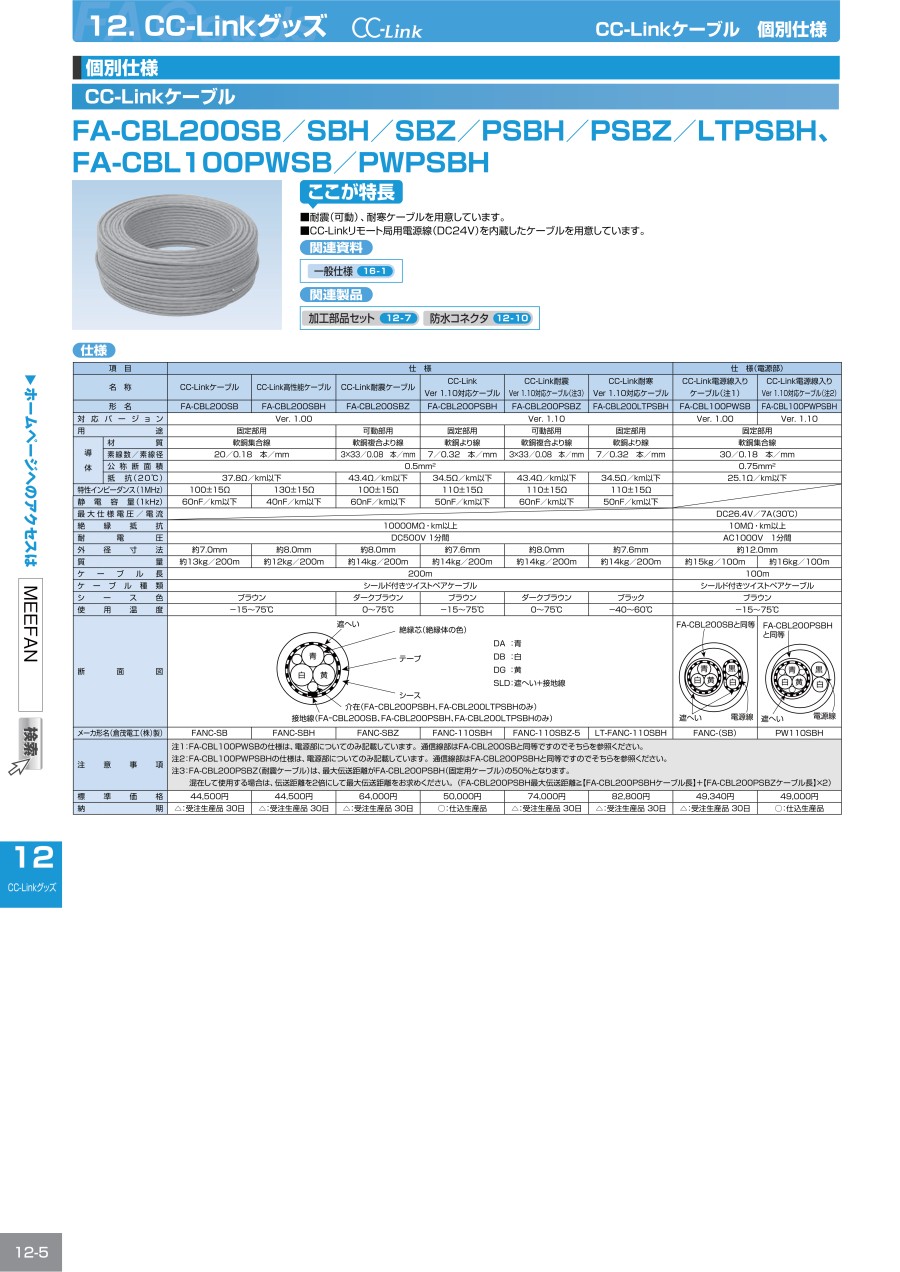

データシート	ケーブル	CC-Linkケーブル	-	-	-	100	-	-	-	-	-	-	-	-	-	CC-Link DC24V電源線入りVer.1.10対応ケーブル	-	1個
データシート	ケーブル	CC-Linkケーブル	-	-	-	200	-	-	-	-	-	-	-	-	-	CC-Link Ver.1.10対応ケーブル	-	1個
データシート	コネクタ	CC-Link 終端抵抗内蔵防水コネクタ（オス）	Φ28.5	Φ28.5	60	-	-	4	-	-	-	-	-	IP67	-	終端抵抗：110Ω 1/2W	-	1個
データシート	コネクタ	CC-Link 終端抵抗内蔵防水コネクタ（オス）	Φ28.5	Φ28.5	60	-	-	7	-	-	-	-	-	IP67	-	終端抵抗：110Ω 1/2W	-	1個
データシート	その他	防塵キャップ	-	-	-	-	-	-	Φ26	-	-	合成ゴム	-	-	-	勘合コネクタ：FA-204-AdM/FA-204-AdF/FA-207-AdM/FA-207-AdF	-	1個
データシート	その他	防塵キャップ	-	-	-	-	-	-	Φ26	-	-	ナイロン	-	-	-	勘合コネクタ：FA-204-PM/FA-204-PF/FA-207-PM/FA-207-PF	-	1個
データシート	分岐ユニット	CC-Link簡易形Ｔ分岐ユニット	87.3	54	40	-	DC26.4V（最大使用電圧）	-	-	0.3～2mm2（圧着端子使用時）	-	-	ネジ	-	-	DINレール取付/ネジ取付	2A（信号）/8A（電源、接地線）	1個
データシート	分岐ユニット	CC-Link防水形T分岐ユニット	120	50.5	37	-	DC26.4V（最大使用電圧）	4	-	1.25mm2以下	-	-	-	IP67	-	M4×0.7mm×13mm以上（水平取付）/M4×0.7mm×15mm以上（垂直取付）	2A（信号）/8A（電源、接地線）	1個
データシート	分岐ユニット	CC-Link防水形T分岐ユニット	120	50.5	37	-	DC26.4V（最大使用電圧）	7	-	1.25mm2以下	-	-	-	IP67	-	M4×0.7mm×13mm以上（水平取付）/M4×0.7mm×15mm以上（垂直取付）	2A（信号、接地線）/8A（電源）	1個

通常単価(税別) (税込単価)	通常出荷日

3,167円 ( 3,484円 )	5日目
3,167円 ( 3,484円 )	5日目
3,407円 ( 3,748円 )	5日目
2,907円 ( 3,198円 )	5日目
3,539円 ( 3,893円 )	5日目
3,539円 ( 3,893円 )	在庫品1日目当日出荷可能
3,539円 ( 3,893円 )	5日目
3,539円 ( 3,893円 )	5日目
3,301円 ( 3,631円 )	在庫品1日目当日出荷可能
3,301円 ( 3,631円 )	5日目
3,301円 ( 3,631円 )	5日目
1,531円 ( 1,684円 )	在庫品1日目当日出荷可能
1,947円 ( 2,142円 )	5日目
3,055円 ( 3,361円 )	5日目
3,055円 ( 3,361円 )	5日目
3,055円 ( 3,361円 )	5日目
3,055円 ( 3,361円 )	5日目
3,639円 ( 4,003円 )	5日目
3,639円 ( 4,003円 )	5日目
3,639円 ( 4,003円 )	5日目
3,407円 ( 3,748円 )	5日目
3,401円 ( 3,741円 )	5日目
1,689円 ( 1,858円 )	5日目
1,997円 ( 2,197円 )	5日目
1,298円 ( 1,428円 )	5日目
1,340円 ( 1,474円 )	5日目
1,340円 ( 1,474円 )	5日目
1,340円 ( 1,474円 )	5日目
1,340円 ( 1,474円 )	5日目
1,398円 ( 1,538円 )	5日目
1,874円 ( 2,061円 )	5日目
1,389円 ( 1,528円 )	5日目
1,649円 ( 1,814円 )	5日目
1,719円 ( 1,891円 )	5日目
13,249円 ( 14,574円 )	5日目
2,021円 ( 2,223円 )	5日目
61,570円 ( 67,727円 )	5日目
62,824円 ( 69,106円 )	5日目
3,301円 ( 3,631円 )	5日目
3,407円 ( 3,748円 )	5日目
904円 ( 994円 )	5日目
904円 ( 994円 )	5日目
5,015円 ( 5,517円 )	5日目
9,611円 ( 10,572円 )	5日目
10,104円 ( 11,114円 )	5日目

詳細情報

基本情報

基本情報

【特長】
CC-Linkに接続するためのケーブル加工部品各種です。
簡易T字分岐ユニット、端末加工ケーブル、端末加工部品セット、ケーブル、防水タイプT字分岐ユニット、防水コネクタ付きケーブル、防水タイプコネクタがあります。
用途に応じてお選びいただけます。

ご注意

商品画像は代表画像です。
