ＨＡＲＴＩＮＧ

Han（R）産業用コネクタ・インサート・コンタクト・アクセサリー

カタログ

通常単価(税別): 81円～30,104円

税込単価: 89円～33,114円

通常出荷日：在庫品1日目当日出荷可能

Han（R）産業用コネクタ・インサート・コンタクト・アクセサリー。

よく一緒に見られています

ＨＡＲＴＩＮＧ

Han（R）産業用コネクタインサート、アクセサリー 70A/100A/200Aシリーズ

通常出荷日：在庫品1日目

よく一緒に見られています

ＨＡＲＴＩＮＧ

通常出荷日：在庫品1日目

未確定：候補が28型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

耐環境性

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

電線接続方法

接続方向

代表規格

仕様

材質

表面処理

カラー

定格サージ電圧

(kV)

導体断面積

(mm2)

AWGサイズ

(AWG)

ストリップ長さ

(mm)

絶縁抵抗

(Ω)

接触抵抗

(mΩ)

使用温度範囲

(℃)

嵌合回数

難燃性

汚染度

種類

電線接続方法詳細

インピーダンス

(Ω)

シリーズ詳細

締付けトルク

(Nm)

認証

使用電流値

(A)

RoHS2（10物質）?

最小発注数量

難燃性	5	30（UL）、50	9	オス(プラグ)	その他	ストレート	UL / CSA	D-Sub Modul Crimp-M	ポリカーボネート/亜鉛ダイカスト（インサート）	-	RAL 7032 （ぺブルグレー）（インサート）	0.8	0.08～0.52	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	-	-	Han-Modular（R）	-	EN 60664-1、IEC 61984/DNV GL	-	対応	1個
難燃性	5	30（UL）、50	9	メス(ソケット)	圧着	ストレート	UL / CSA	D-Sub Modul Crimp-Female	ポリカーボネート/亜鉛ダイカスト（インサート）	-	RAL 7032 （ぺブルグレー）（インサート）	0.8	0.08～0.52	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	Han-Modular（R）	-	EN 60664-1、IEC 61984/DNV GL	-	対応	1個
耐環境性なし	10	-	1	オス(プラグ)	その他	ストレート	-	Han D M Crimp Contact CuNi	コンスタンタン（コンタクト）	-	-	-	0.14～0.37	26～22	8	-	≤1	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	オス(プラグ)	その他	ストレート	-	Han D M Crimp Contact Fe	鉄（コンタクト）	金メッキ（コンタクト）	-	-	0.14～0.37	26～22	8	-	≤1	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	7.5	-	1	オス(プラグ)	その他	ストレート	-	Han D-M-contact for Han Q 7/0 PC adapter	銅合金（コンタクト）	銀メッキ（コンタクト）	-	-	-	-	-	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤7.5	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F Crimp Contact Ag AWG 26～22	銅合金（コンタクト）	銀メッキ（コンタクト）	-	-	0.14～0.37	26～22	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	5個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F Crimp Contact Au AWG 26～22	銅合金（コンタクト）	金メッキ（コンタクト）	-	-	0.14～0.37	26～22	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	-	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F crimp contact 2.5mm2 Au	銅合金（コンタクト）	金メッキ（コンタクト）	-	-	2.5	14	6	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F Crimp Contact CuNi	コンスタンタン（コンタクト）	-	-	-	0.14～0.37	26～22	8	-	≤1	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F Crimp Contact Fe	鉄（コンタクト）	金メッキ（コンタクト）	-	-	0.14～0.37	26～22	8	-	≤1	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	7.5	-	1	メス(ソケット)	その他	ストレート	-	Han D/DD Female Contact for PC Adapter	銅合金（コンタクト）	銀メッキ（コンタクト）	-	-	-	-	-	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤7.5	対応	1個
難燃性	10	50	1	オス(プラグ)	圧着	ストレート	-	Han Coax Male-C	ポリカーボネート（インサート）/亜鉛ダイカスト（シールド）	ニッケルメッキ（シールド）	RAL 7032 （ぺブルグレー）（インサート）	0.8	0.14～2.5	-	-	-	≤10（シールド）	-40～+85	≥500	UL 94V-0	3	インサート	クリンプ端子	75	Han（R） D Coax	-	EN 60664-1、IEC 61984	-	対応	1個
耐環境性なし	7.5	250	6	オス/メス兼用	その他	ストレート	UL / CSA	PC Board Adaptor for Han DD 1.6mm board	ポリアミド（インサート）	-	-	4	-	-	-	-	-	-40～+125	-	-	3	PCBアダプター	-	-	-	-	-	-	対応	1個
難燃性	10	600（UL）、250	40	オス(プラグ)	ネジ止め	その他	UL / CSA	Han D 40 Pos. M Insert Term. Block Left	ポリカーボネート（インサート）/銅合金（コンタクト）	銀メッキ（コンタクト）	RAL 7032 （ぺブルグレー）（インサート）	4	0.2～2.5	-	-	≥10の10乗	≤4	-40～+85	≥500	UL 94V-0	3	インサート	ネジ端子	-	Han D（R） AV	0.5	EN 60664-1、IEC 61984/DNV GL	-	対応	1個
耐環境性なし	-	-	1	メス(ソケット)	その他	ストレート	-	Han Coding System Groove Pin red 3x14 f	サーモプラスチック（アクセサリー）	-	-	-	-	-	-	-	-	-	-	-	-	コーディングピン	-	-	Han D（R）・Han DD（R）・Han（R） DDD	-	-	-	対応	1個
難燃性	10	600（UL）、250	12	オス(プラグ)	圧着	ストレート	UL / CSA	Han DD module crimp male	ポリカーボネート（インサート）	-	RAL 7032 （ぺブルグレー）（インサート）	4	0.14～2.5	-	-	≥10の10乗	-	-40～+125	≥500、≥ 10000（他のHMC部品）	UL 94V-0	3	インサート	クリンプ端子	-	Han-Modular（R）	-	EN 60664-1、IEC 61984/DNV GL	-	対応	1個
難燃性	10	600（UL）、250	12	メス(ソケット)	圧着	ストレート	UL / CSA	Han MODULAR DD-MODUL（F）	ポリカーボネート（インサート）	-	RAL 7032 （ぺブルグレー）（インサート）	4	0.14～2.5	-	-	≥10の10乗	-	-40～+125	≥500、≥ 10000（他のHMC部品）	UL 94V-0	3	インサート	クリンプ端子	-	Han-Modular（R）	-	EN 60664-1、IEC 61984/DNV GL	-	対応	1個
難燃性	10	600（UL）、250	12	メス(ソケット)	圧着	ストレート	UL / CSA	Han DD module crimp female	ポリカーボネート（インサート）	-	RAL 7032 （ぺブルグレー）（インサート）	4	0.14～2.5	-	-	≥10の10乗	-	-40～+125	≥500、≥ 10000（他のHMC部品）	UL 94V-0	3	インサート	クリンプ端子	-	Han-Modular（R）	-	EN 60664-1、IEC 61984/DNV GL	-	対応	1個
難燃性	10	250（UL）、150	42	オス(プラグ)	圧着	ストレート	UL / CSA	Han DD Quad module male	LCP（インサート）	-	-	2.5	0.14～2.5	26～14	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	Han-Modular（R）	-	-	-	対応	1個
難燃性	10	250（UL）、150	42	メス(ソケット)	圧着	ストレート	UL / CSA	Han DD Quad module female	LCP（インサート）	-	-	2.5	0.14～2.5	26～14	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	Han-Modular（R）	-	-	-	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F Crimp Contact Au AWG 16	銅合金（コンタクト）	金メッキ（コンタクト）	-	-	1.5	16	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F Crimp Contact Au AWG 20	銅合金（コンタクト）	金メッキ（コンタクト）	-	-	0.5	20	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D CONTACT DORE 0.75mm2	銅合金（コンタクト）	金メッキ（コンタクト）	-	-	0.75	18	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R）	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	オス(プラグ)	その他	ストレート	-	Han D M crimp contact 0.14～0.37mm2 Au/HMC	銅合金（コンタクト）	HMC金メッキ（コンタクト）	-	-	0.14～0.37	26～22	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R） HMC	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F crimp contact 1.5mm2 Au/HMC	銅合金（コンタクト）	HMC金メッキ（コンタクト）	-	-	1.5	16	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R） HMC	-	EN 60664-1、IEC 61984	≤10	対応	1個
耐環境性なし	10	-	1	メス(ソケット)	その他	ストレート	-	Han D F crimp contact 0.75mm2 Au/HMC	銅合金（コンタクト）	HMC金メッキ（コンタクト）	-	-	0.75	18	8	-	≥3	-	-	-	-	コンタクト	-	-	Han D（R） HMC	-	EN 60664-1、IEC 61984	≤10	対応	1個
難燃性	10	600（UL/CSA）、250	50	メス(ソケット)	圧着	ストレート	UL / CSA	Han D 25 Pos. F "Z" Insert Crimp	ポリカーボネート（インサート）	-	RAL 7032 （ぺブルグレー）（インサート）	4	0.14～2.5	-	-	≥10の10乗	-	-40～+125	≥500	UL 94V-0	3	インサート	クリンプ端子	-	Han D（R）	-	EN 60664-1、IEC 61984、EN 175301-801/DNV GL	-	対応	1個
耐環境性なし	-	-	-	-	その他	その他	-	Removal Tool Han D Mini	-	-	-	-	-	-	-	-	-	-	-	-	-	引抜工具	-	-	Han D（R）	-	-	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,606円 ( 3,967円 )	在庫品1日目当日出荷可能
3,515円 ( 3,867円 )	在庫品1日目当日出荷可能
2,949円 ( 3,244円 )	在庫品1日目当日出荷可能
1,786円 ( 1,965円 )	在庫品1日目当日出荷可能
238円 ( 262円 )	在庫品1日目当日出荷可能
183円 ( 201円 )	在庫品1日目当日出荷可能
373円 ( 410円 )	在庫品1日目当日出荷可能
343円 ( 377円 )	在庫品1日目当日出荷可能
3,135円 ( 3,449円 )	在庫品1日目当日出荷可能
3,515円 ( 3,867円 )	在庫品1日目当日出荷可能
183円 ( 201円 )	在庫品1日目当日出荷可能
4,266円 ( 4,693円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	在庫品1日目当日出荷可能
30,104円 ( 33,114円 )	在庫品1日目当日出荷可能
81円 ( 89円 )	在庫品1日目当日出荷可能
1,035円 ( 1,139円 )	在庫品1日目当日出荷可能
819円 ( 901円 )	在庫品1日目当日出荷可能
1,035円 ( 1,139円 )	在庫品1日目当日出荷可能
3,161円 ( 3,477円 )	在庫品1日目当日出荷可能
3,033円 ( 3,336円 )	在庫品1日目当日出荷可能
376円 ( 414円 )	在庫品1日目当日出荷可能
419円 ( 461円 )	在庫品1日目当日出荷可能
414円 ( 455円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
483円 ( 531円 )	在庫品1日目当日出荷可能
6,210円 ( 6,831円 )	在庫品1日目当日出荷可能
6,435円 ( 7,079円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

Han（R）産業用コネクタ・インサート・コンタクト・アクセサリー。

カタログ

商品TOP

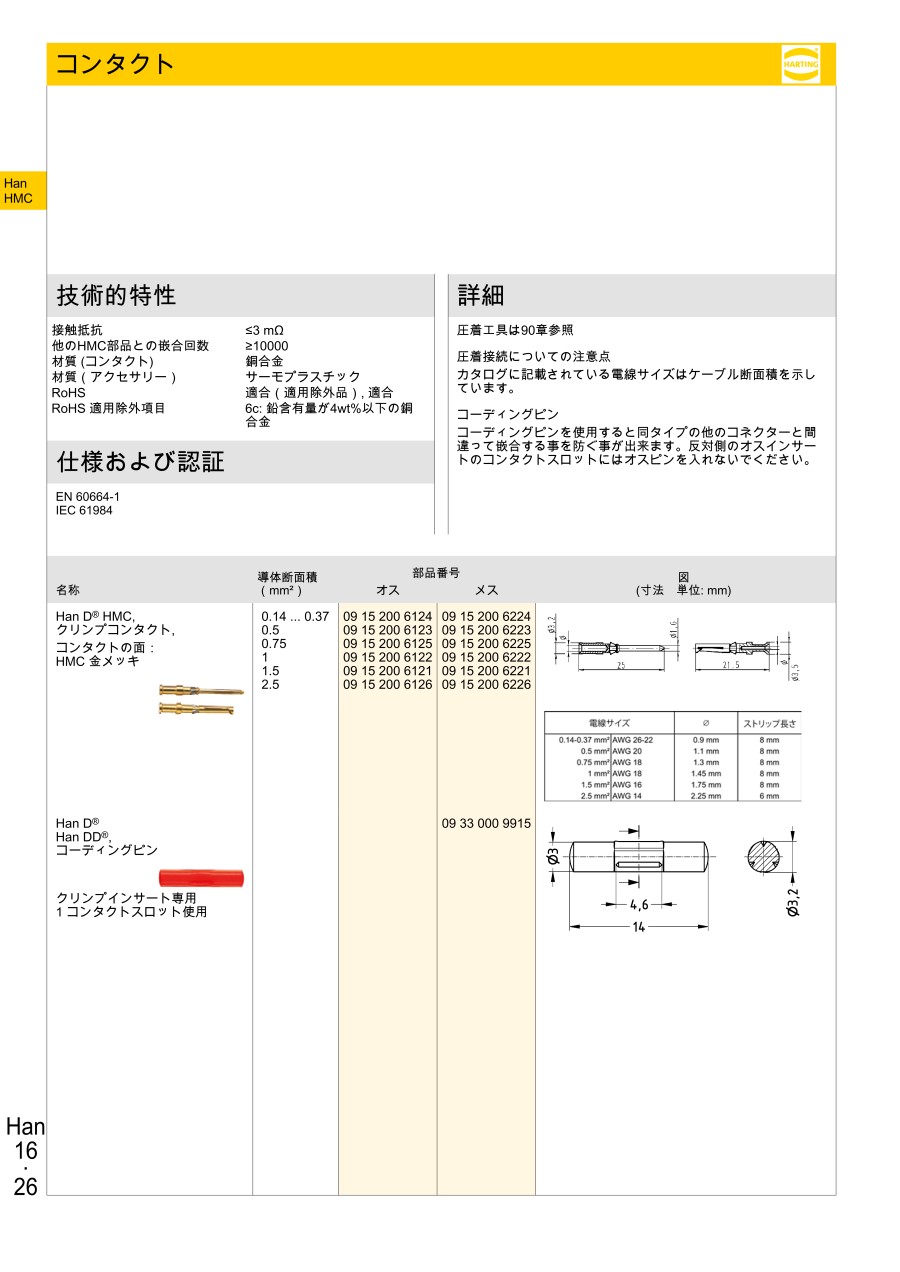

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
