1対1回路 ヨコ型コネクタ端子台 IMシリーズ
- 通常単価(税別)
- 5,708円
- 税込単価
- 6,279円
通常出荷日：在庫品1日目当日出荷可能
汎用の1対1回路 横型MILコネクタ端子台（インターフェースモジュール）プッシュボタンタイプ。【特長】...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
IM-M2081-34PC-3Aの仕様・寸法情報
コネクタ
MILコネクタ
極数(極)
34
取付方法
DINレール付
端子間ピッチ(mm)
3.5
寸法 縦(mm)
38.3
寸法 横(mm)
70
寸法 奥行き(mm)
55
入出力タイプ
入・出力
定格電圧(V)
DC24
定格電流(A)
3
端子台 電線結線方法
スクリューレス
電線 適合断面積(mm2)
0.2～1.5
電線 適合AWGサイズ(AWG)
24～16
適合 電線被膜外径(mm)
2.8
電線 むき長さ(mm)
8～9
推奨工具
210-719、 210-119SB
詳細情報
基本情報
汎用の1対1回路 横型MILコネクタ端子台（インターフェースモジュール）プッシュボタンタイプ。
【特長】
・汎用の1対1ピンアサインタイプ。
・コネクタは MILを採用。
・振動に強くゆるまないPush-in CAGE CLAMP（R）接続。
・プッシュボタン端子台で結線時は工具フリー。
・フェルール加工電線ならプッシュイン接続可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

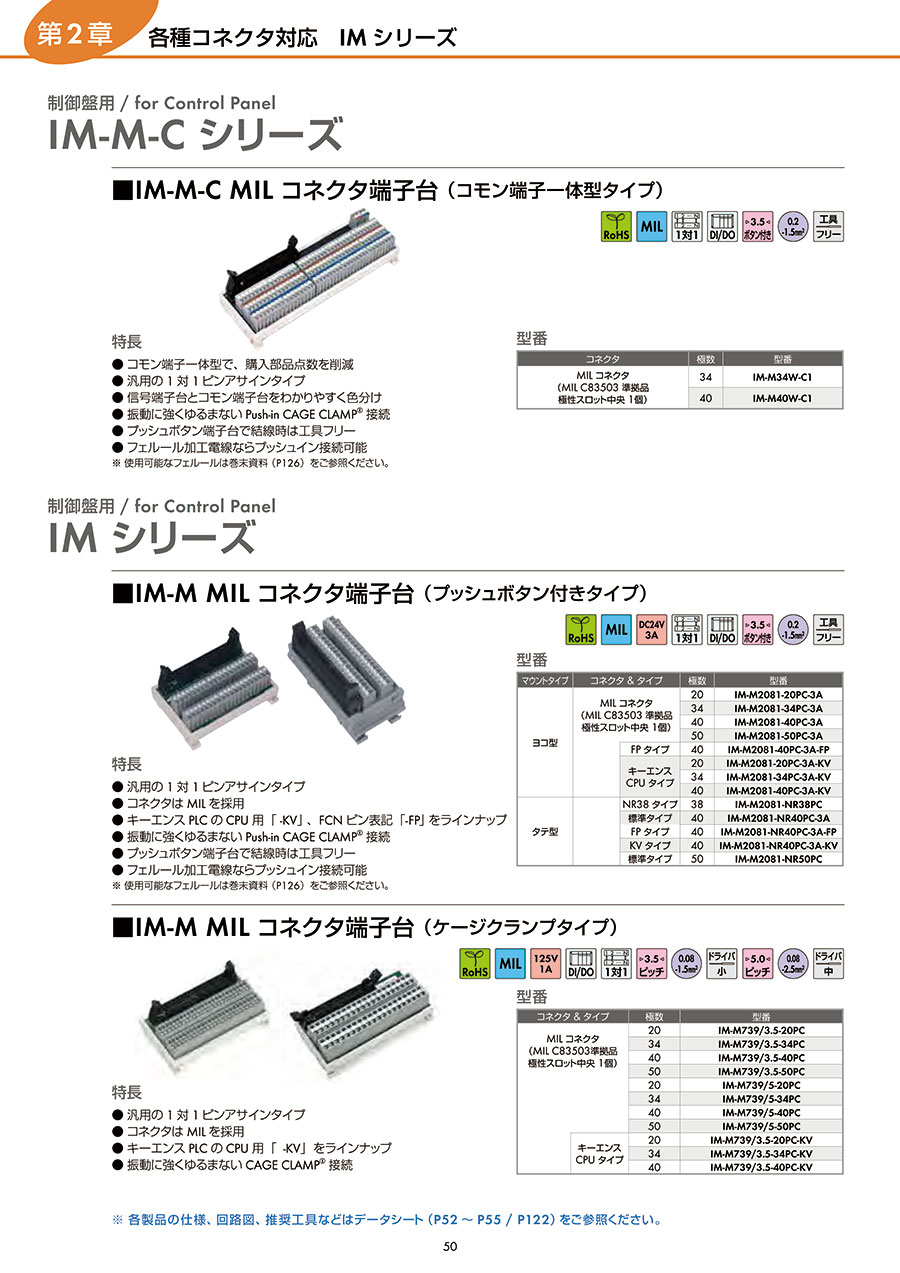

カタログ
