JST 基板ヘッダ, 2極, 1列, ストレート, 電線対基板 2.5mm NHシリーズ
- 通常単価(税別)
- 32円
- 税込単価
- 35円
通常出荷日：在庫品1日目当日出荷可能
・シリーズ = NH・ピッチ = 2.5mm・コンタクト数 = 2・行数 = 1・ボディ向き = スト...
詳細を確認- 商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーHP等でご確認をお願いします。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
B2P-SHF-1AA(LF)(SN)の仕様・寸法情報
詳細情報
基本情報
・シリーズ = NH
・ピッチ = 2.5mm
・コンタクト数 = 2
・行数 = 1
・ボディ向き = ストレート
・シュラウド/アンシュラウド = アンシュラウド
・コネクタシステム = 電線対基板
・端子方法 = はんだ
・コンタクトめっき = 錫
・定格電流 = 3A
JST NHシリーズ2.5 mmスルーホール基板ヘッダ. 2.5 mmピッチスルーホール基板ヘッダシリーズは、JST HVQとNHシリーズの電線対基板コネクタで使用します。これらの単列ヘッダには、2～25ピン、ストレートと直角の両スタイルを用意しています。 定格電圧: 250V ac/dc 定格電流: 3A 初期の接触抵抗: ; 10 mΩ UL認定: E60389
ご注意
- 商品画像はあくまでもイメージです。実物と異なる事がありますので、商品の外観はメーカーHP等でご確認をお願いします。

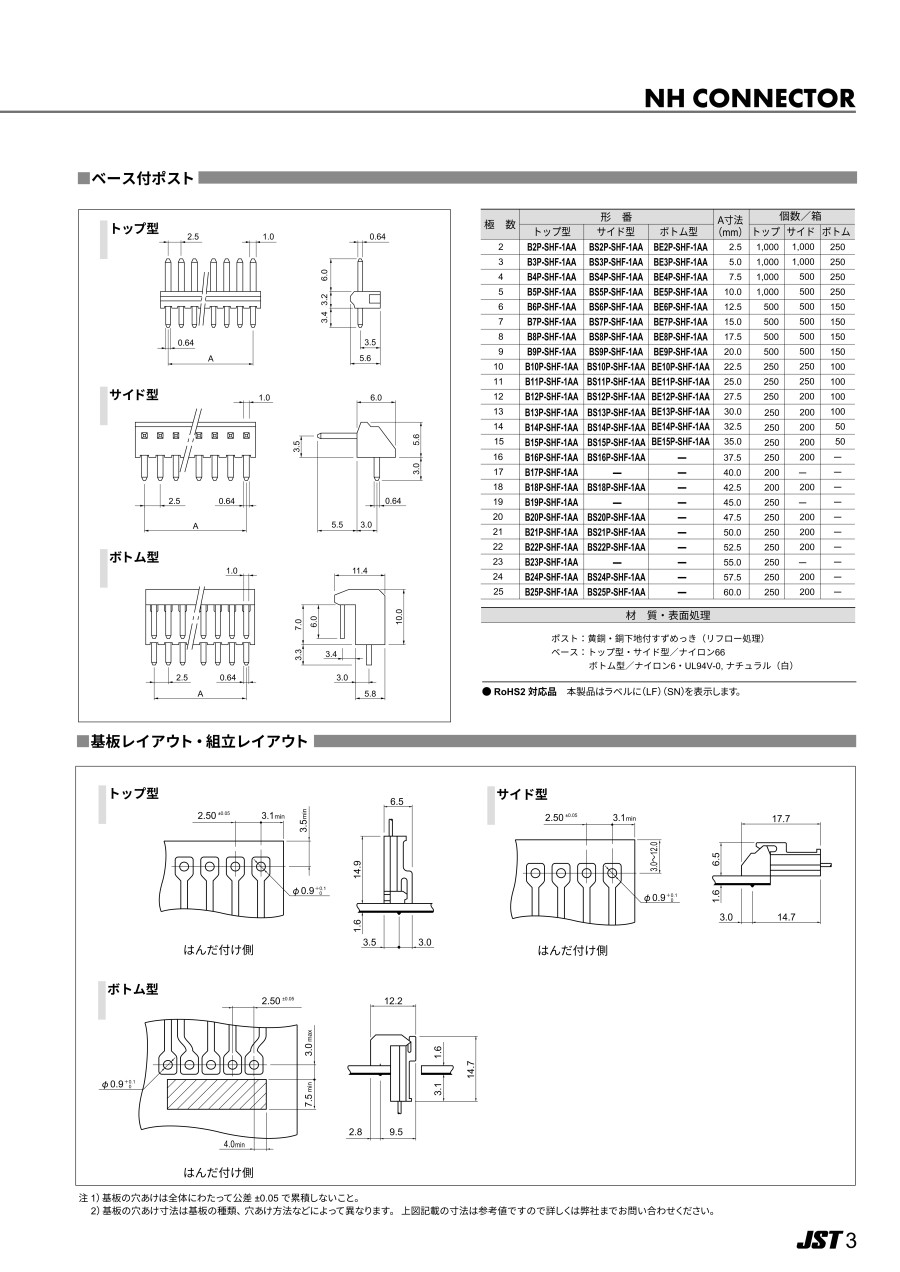

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。JST 基板ヘッダ, 2極, 1列, ストレート, 電線対基板 2.5mm NHシリーズの型番B2P-SHF-1AA(LF)(SN)のページです。
型番B2P-SHF-1AA(LF)(SN)に関する仕様情報を記載しております。
JST 基板ヘッダ, 2極, 1列, ストレート, 電線対基板 2.5mm NHシリーズのレビュー
基板の配線
4
4.02021/01/26
NHシリーズは安くて使いやすいので基板の配線として昔から使っています。ただ基板側のピンが剥き出しになるのでピンが折れたり...もっと読む
