RS-422／485 絶縁リピータ（2kV絶縁・DINレール対応）ULI-234TC
- 通常単価(税別)
- 43,110円
- 税込単価
- 47,421円
RS-422 / RS-485 光絶縁リピータ• 通信距離の延長・ノード数の拡張用• 最大 1.5Mb...
詳細を確認- 【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
BB-485OPDRの仕様・寸法情報
商品情報
ULIシリーズ紹介

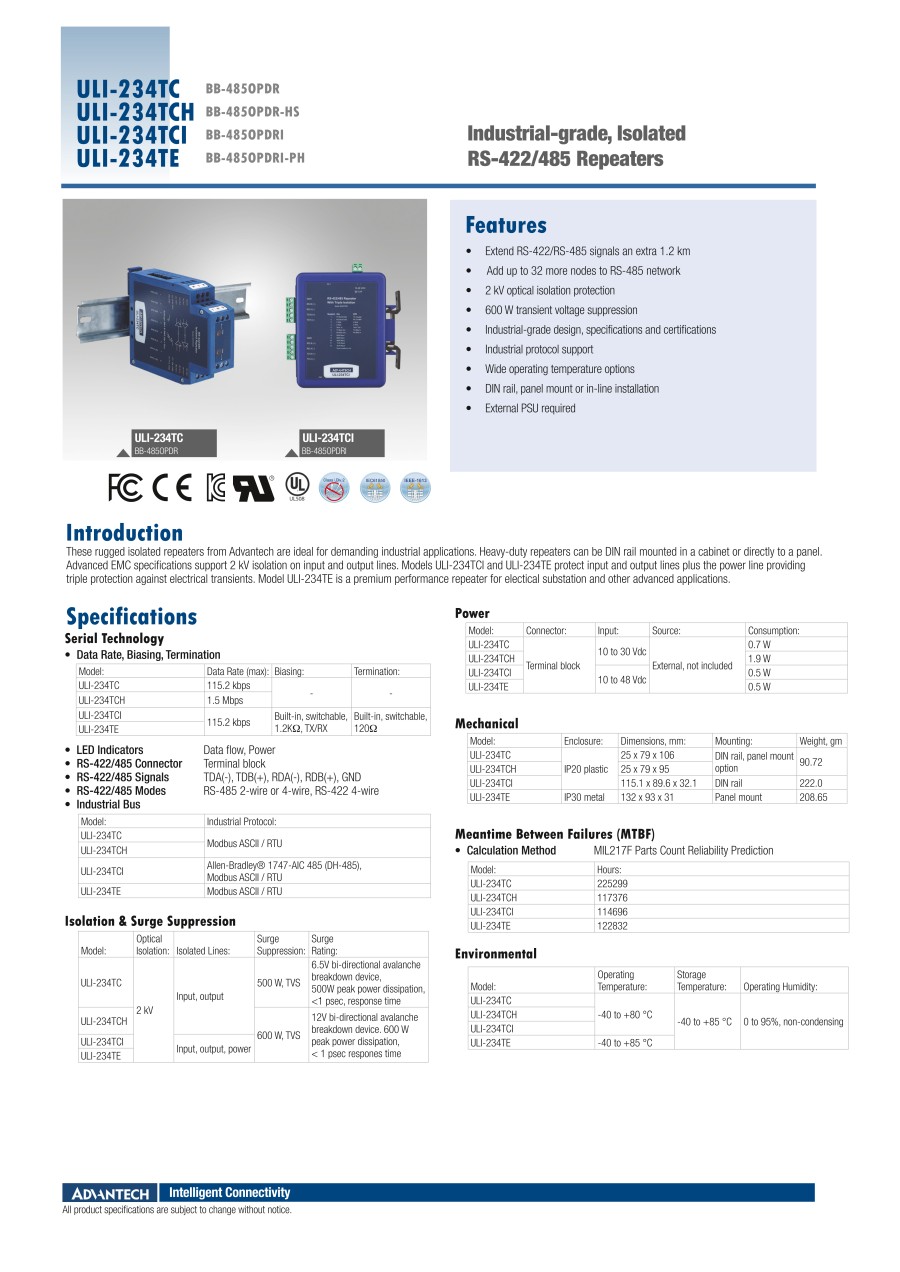

ULI-234TC（BB-485OPDR）製品仕様
| 絶縁 | 絶縁 | 光絶縁 | |
| 絶縁耐圧 | 2kV | ||
| 絶縁ライン | 入力 / 出力 | ||
| LED | LED表示 | データ通信表示(Data Flow) / 電源表示(Power LED) | |
| 信号 | 最大通信速度 | 115.2 kbps | |
| RS-422/485信号 | TDA(-)、TDB(+)、RDA(-)、RDB(+)、GND | ||
| RS-422/485通信モード | RS-485（2線式/4線式） / RS-422（4線式） | ||
| 対応プロトコル | Modbus ASCII / RTU | ||
| サージサプレッション | サージ定格 | 6.5V双方向サージ保護、応答時間1ps未満 | |
| サージ保護 | 500W TVS | ||
| 電源 | 接続方式 | 端子台（ターミナルブロック） | |
| 入力電圧 | 10～30 VDC | ||
| 消費電力 | 0.7 W | ||
| 電源 | 外部電源 | ||
| ターミナルブロック | ワイヤサイズ | 14～24 AWG | |
| トルク | 4kgf-cm | ||
| エンクロージャ | 筐体 | IP20 プラスチック | |
| 外形寸法 | 25 × 79 × 106 mm | ||
| 取付方式 | 35mm DINレール取付 / パネルマウント対応 | ||
| 環境 | 動作温度 | −40～80°C | |
| 保存温度 | −40～85°C | ||
| 動作湿度 | 0～95%RH（結露なきこと） | ||
| MTBF | 225,299 時間 | ||
| MTBF計算方法 | MIL217F Parts Count Reliability Prediction | ||
| クイックスタートガイド (QUICK START GUIDE) | 接続例・配線図 | ||
| ULI モデル名 | 発注型番 | 特長 | |
| ULI-234TC | BB-485OPDR | 2kV絶縁 / 115.2kbps | |
| ULI-234TCH | BB-485OPDR-HS | 2kV絶縁 / 1.5Mbps高速通信 | |
| ULI-234TCI | BB-485OPDRI | 2kV絶縁 / 115.2kbps (プラスチック筐体 / 動作温度：−40～80°C) | |
| ULI-234TE | BB-485OPDRI-PH | 2kV絶縁 / 115.2kbps (IP30金属筐体 / 動作温度：−40～85°C) | |
設置ポイント
 ※詳細はクイックスタートガイドをご参照ください。 |  ※DINレール電源接続例 |
使用例
 |  |  |  |
| ▼使用例 ①長距離通信の延長 ②ノイズ環境での安定通信 ③グランドループ対策 ④ RS-422/485ネットワーク拡張 | ▼説明および接続例 PLC・制御機器と現場設備間の RS-422/485通信距離を最大1.2kmまで延長。 接続例: PLC ⇔ ULI-234TC ⇔ 生産設備／センサー インバータ、モーター、制御盤周辺など、ノイズの多い工場環境で通信エラーを低減。 接続例: 産業PC ⇔ ULI-234TC ⇔ 制御盤内設備異なる電源系統・設備間の 電位差による通信障害を防止。 接続例: 制御室(設備A) ⇔ ULI-234TC ⇔ 別棟設備(設備B)RS-422/485ネットワークの ノード数追加・中継用途 に対応。 接続例: PLC ⇔ ULI-234TC ⇔ 複数センサー／I/Oモジュール |
詳細情報
基本情報
RS-422 / RS-485 光絶縁リピータ
• 通信距離の延長・ノード数の拡張用
• 最大 1.5Mbps 高速通信対応
• 2 kVデータライン絶縁
• 8kV ESD保護、600Wサージ保護対応
• 最大 1.2km 長距離通信 対応（データレート依存）
• (2線式RS-485 / 4線式RS-485) / RS-422 対応
• Profibus等 Fieldbusシステム向け
• ビルトイン端子台接続により簡単配線
• DINレール取付対応
