大京電子電線

300V UL・CE（VDE）対応強靭屈曲ケーブル

Name: 300V UL・CE（VDE）対応 強靭屈曲ケーブル
Brand: 大京電子電線
SKU: 222300044221
Rating: 3.5 (2 reviews)

カタログ

通常単価(税別): 1,480円～391,889円

税込単価: 1,628円～431,078円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・複合より軟銅線（中心糸ケプラー相当入り）導体・耐屈曲、耐捻れ、耐荷重・熱可塑性エラストマー...

詳細を確認

3.53.5

端末加工をする際は、中心糸は導体と面一に切断し取り除かないでください。
中心糸が導体の外に出た場合、中心糸を中心に導体を拠り直してください。
【カット品販売終了（一部）のご案内】
本シリーズでは、弊社在庫限りで一部カット品の販売を終了致します。
F-UL-CL3-0.5X8-長さ（1～10ｍ、20m）
F-UL-CL3-0.5X12-長さ（1～10ｍ、20m、100m）

詳細を確認

未確定：候補が229型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

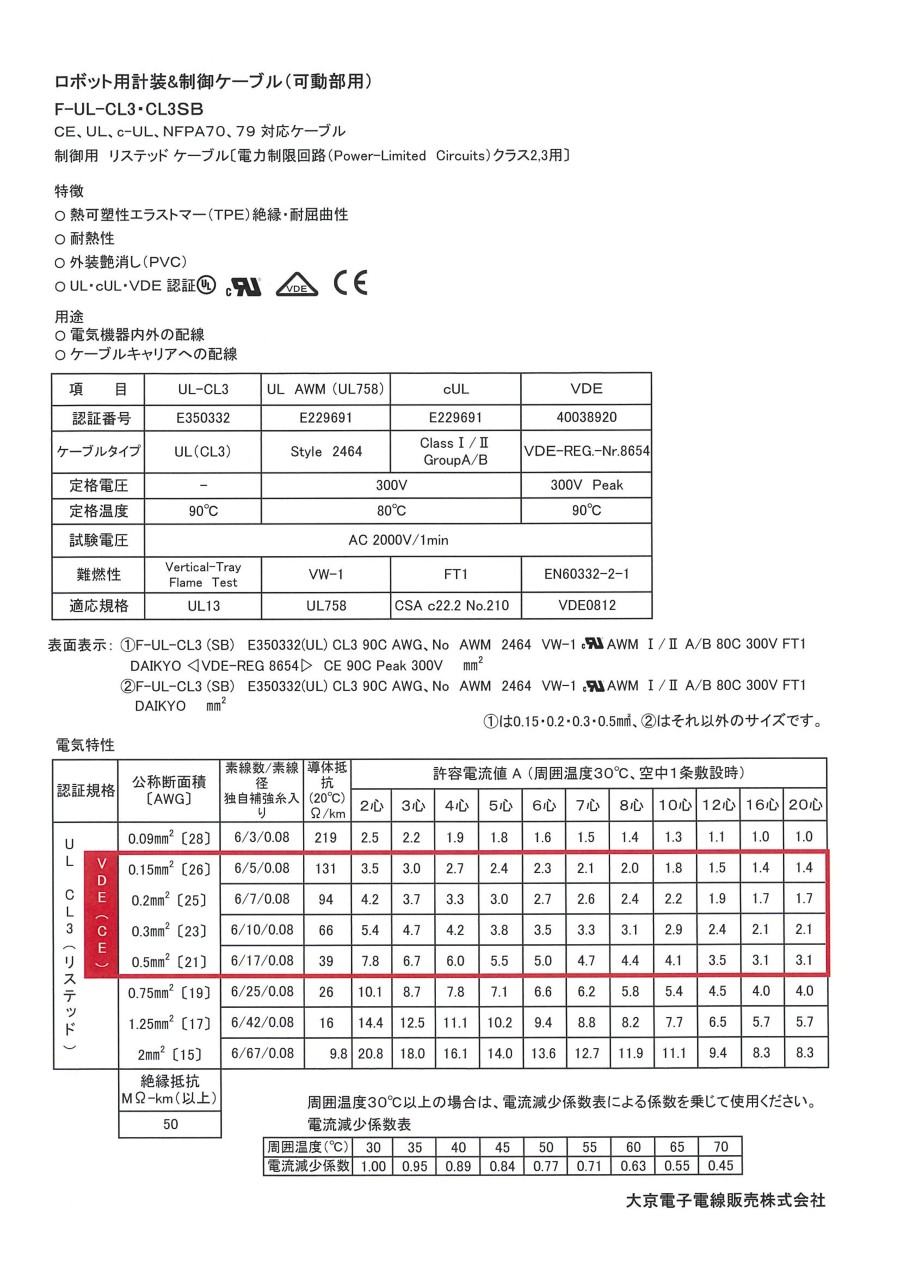

300V UL・CE（VDE）対応強靭屈曲ケーブル

【仕様】
・導体複合より軟銅線（中心補強紐入り　ケプラー相当）
・絶縁体熱可塑性エラストマー（TPE）
・識別 DINカラー
・シース耐油・耐熱PVC（黒艶消し）
・燃焼試験垂直トレイ試験　Vertical-tray flame test レベル4
・規格北米　ULリィスティング規格（CL3） cUL　　欧州　VDE規格（CE）

F-UL-CL3・VDE（CE表示）構造
例：5心（同心形）

F-UL-CL3SB・VDE（CE表示）構造
例：5対（対形）

型番リスト

表示件数

型番

芯数

(芯)

対数

AWGサイズ

(AWG)

導体断面積

(mm²)

シールド

仕上り外径

(mm)

全長

(m)

RoHS2（10物質）?

最小発注数量

2	-	[25～24] 25	0.3	無	4.9	1	対応	1個
2	-	[25～24] 25	0.3	無	4.9	2	対応	1個
2	-	[25～24] 25	0.3	無	4.9	3	対応	1個
2	-	[25～24] 25	0.3	無	4.9	4	対応	1個
2	-	[25～24] 25	0.3	無	4.9	5	対応	1個
2	-	[25～24] 25	0.3	無	4.9	6	対応	1個
2	-	[25～24] 25	0.3	無	4.9	7	対応	1個
2	-	[25～24] 25	0.3	無	4.9	8	対応	1個
2	-	[25～24] 25	0.3	無	4.9	9	対応	1個
2	-	[25～24] 25	0.3	無	4.9	10	対応	1個
2	-	[25～24] 25	0.3	無	4.9	20	対応	1個
2	-	[25～24] 25	0.3	無	4.9	100	対応	1個
3	-	[25～24] 25	0.3	無	5.1	1	対応	1個
3	-	[25～24] 25	0.3	無	5.1	2	対応	1個
3	-	[25～24] 25	0.3	無	5.1	3	対応	1個
3	-	[25～24] 25	0.3	無	5.1	4	対応	1個
3	-	[25～24] 25	0.3	無	5.1	5	対応	1個
3	-	[25～24] 25	0.3	無	5.1	6	対応	1個
3	-	[25～24] 25	0.3	無	5.1	7	対応	1個
3	-	[25～24] 25	0.3	無	5.1	8	対応	1個
3	-	[25～24] 25	0.3	無	5.1	9	対応	1個
3	-	[25～24] 25	0.3	無	5.1	10	対応	1個
3	-	[25～24] 25	0.3	無	5.1	20	対応	1個
3	-	[25～24] 25	0.3	無	5.1	100	対応	1個
4	-	[25～24] 25	0.3	無	5.4	1	対応	1個
4	-	[25～24] 25	0.3	無	5.4	2	対応	1個
4	-	[25～24] 25	0.3	無	5.4	3	対応	1個
4	-	[25～24] 25	0.3	無	5.4	4	対応	1個
4	-	[25～24] 25	0.3	無	5.4	5	対応	1個
4	-	[25～24] 25	0.3	無	5.4	6	対応	1個
4	-	[25～24] 25	0.3	無	5.4	7	対応	1個
4	-	[25～24] 25	0.3	無	5.4	8	対応	1個
4	-	[25～24] 25	0.3	無	5.4	9	対応	1個
4	-	[25～24] 25	0.3	無	5.4	10	対応	1個
4	-	[25～24] 25	0.3	無	5.4	20	対応	1個
4	-	[25～24] 25	0.3	無	5.4	100	対応	1個
6	-	[25～24] 25	0.3	無	6	1	対応	1個
6	-	[25～24] 25	0.3	無	6	2	対応	1個
6	-	[25～24] 25	0.3	無	6	3	対応	1個
6	-	[25～24] 25	0.3	無	6	4	対応	1個
6	-	[25～24] 25	0.3	無	6	5	対応	1個
6	-	[25～24] 25	0.3	無	6	6	対応	1個
6	-	[25～24] 25	0.3	無	6	7	対応	1個
6	-	[25～24] 25	0.3	無	6	8	対応	1個
6	-	[25～24] 25	0.3	無	6	9	対応	1個
6	-	[25～24] 25	0.3	無	6	10	対応	1個
6	-	[25～24] 25	0.3	無	6	20	対応	1個
6	-	[25～24] 25	0.3	無	6	100	対応	1個
8	-	[25～24] 25	0.3	無	6.9	1	対応	1個
8	-	[25～24] 25	0.3	無	6.9	2	対応	1個
8	-	[25～24] 25	0.3	無	6.9	3	対応	1個
8	-	[25～24] 25	0.3	無	6.9	4	対応	1個
8	-	[25～24] 25	0.3	無	6.9	5	対応	1個
8	-	[25～24] 25	0.3	無	6.9	6	対応	1個
8	-	[25～24] 25	0.3	無	6.9	7	対応	1個
8	-	[25～24] 25	0.3	無	6.9	8	対応	1個
8	-	[25～24] 25	0.3	無	6.9	9	対応	1個
8	-	[25～24] 25	0.3	無	6.9	10	対応	1個
8	-	[25～24] 25	0.3	無	6.9	20	対応	1個
8	-	[25～24] 25	0.3	無	6.9	100	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,480円 ( 1,628円 )	在庫品1日目当日出荷可能
2,960円 ( 3,256円 )	在庫品1日目当日出荷可能
3,885円 ( 4,274円 )	在庫品1日目当日出荷可能
5,180円 ( 5,698円 )	在庫品1日目当日出荷可能
6,475円 ( 7,123円 )	在庫品1日目当日出荷可能
6,907円 ( 7,598円 )	在庫品1日目当日出荷可能
8,058円 ( 8,864円 )	在庫品1日目当日出荷可能
8,288円 ( 9,117円 )	在庫品1日目当日出荷可能
9,324円 ( 10,256円 )	在庫品1日目当日出荷可能
10,360円 ( 11,396円 )	在庫品1日目当日出荷可能
18,836円 ( 20,720円 )	在庫品1日目当日出荷可能
64,750円 ( 71,225円 )	在庫品1日目当日出荷可能
1,677円 ( 1,845円 )	在庫品1日目当日出荷可能
3,354円 ( 3,689円 )	在庫品1日目当日出荷可能
4,403円 ( 4,843円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
6,522円 ( 7,174円 )	在庫品1日目当日出荷可能
7,827円 ( 8,610円 )	在庫品1日目当日出荷可能
8,218円 ( 9,040円 )	在庫品1日目当日出荷可能
9,392円 ( 10,331円 )	在庫品1日目当日出荷可能
10,566円 ( 11,623円 )	在庫品1日目当日出荷可能
11,740円 ( 12,914円 )	在庫品1日目当日出荷可能
21,346円 ( 23,481円 )	在庫品1日目当日出荷可能
73,375円 ( 80,713円 )	在庫品1日目当日出荷可能
2,000円 ( 2,200円 )	在庫品1日目当日出荷可能
3,500円 ( 3,850円 )	在庫品1日目当日出荷可能
5,250円 ( 5,775円 )	在庫品1日目当日出荷可能
6,222円 ( 6,844円 )	在庫品1日目当日出荷可能
7,778円 ( 8,556円 )	在庫品1日目当日出荷可能
8,400円 ( 9,240円 )	在庫品1日目当日出荷可能
9,800円 ( 10,780円 )	在庫品1日目当日出荷可能
11,200円 ( 12,320円 )	在庫品1日目当日出荷可能
12,600円 ( 13,860円 )	在庫品1日目当日出荷可能
12,727円 ( 14,000円 )	在庫品1日目当日出荷可能
23,334円 ( 25,667円 )	在庫品1日目当日出荷可能
82,353円 ( 90,588円 )	在庫品1日目当日出荷可能
2,560円 ( 2,816円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
6,721円 ( 7,393円 )	在庫品1日目当日出荷可能
7,965円 ( 8,762円 )	在庫品1日目当日出荷可能
8,960円 ( 9,856円 )	在庫品1日目当日出荷可能
10,752円 ( 11,827円 )	在庫品1日目当日出荷可能
12,544円 ( 13,798円 )	在庫品1日目当日出荷可能
13,033円 ( 14,336円 )	在庫品1日目当日出荷可能
14,661円 ( 16,127円 )	在庫品1日目当日出荷可能
16,290円 ( 17,919円 )	在庫品1日目当日出荷可能
29,867円 ( 32,854円 )	在庫品1日目当日出荷可能
105,413円 ( 115,954円 )	在庫品1日目当日出荷可能
3,462円 ( 3,808円 )	在庫品1日目当日出荷可能
6,060円 ( 6,666円 )	在庫品1日目当日出荷可能
8,081円 ( 8,889円 )	在庫品1日目当日出荷可能
9,696円 ( 10,666円 )	在庫品1日目当日出荷可能
12,120円 ( 13,332円 )	在庫品1日目当日出荷可能
14,544円 ( 15,998円 )	在庫品1日目当日出荷可能
15,425円 ( 16,968円 )	在庫品1日目当日出荷可能
17,630円 ( 19,393円 )	在庫品1日目当日出荷可能
19,833円 ( 21,816円 )	在庫品1日目当日出荷可能
22,037円 ( 24,241円 )	在庫品1日目当日出荷可能
40,399円 ( 44,439円 )	在庫品1日目当日出荷可能
142,589円 ( 156,848円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・複合より軟銅線（中心糸ケプラー相当入り）導体・耐屈曲、耐捻れ、耐荷重
・熱可塑性エラストマー（TPE）絶縁・耐屈曲性
・外装艶消し（耐油･耐熱PVC）
・グローバル対応品：北米リスティング規格CL3、独VDE規格（CE対応）認証
・VDE（CE）認証品：0.15SQ/0.2SQ/0.3SQ/0.5SQのみ
・電機機器内外、ロボット配線、ケーブルキャリア配線に使用
・垂直トレイ試験 Vertical-tray flame test 難燃レベル4を取得

ご注意

端末加工をする際は、中心糸は導体と面一に切断し取り除かないでください。
中心糸が導体の外に出た場合、中心糸を中心に導体を拠り直してください。
【カット品販売終了（一部）のご案内】
本シリーズでは、弊社在庫限りで一部カット品の販売を終了致します。
F-UL-CL3-0.5X8-長さ（1～10ｍ、20m）
F-UL-CL3-0.5X12-長さ（1～10ｍ、20m、100m）

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

300V UL・CE（VDE）対応強靭屈曲ケーブルのレビュー

3.5平均満足度：3.52件のレビュー

星5
0%
星4
50%
星3
50%
星2
0%
星1
0%

検査機器の中継ケーブルとして使用しています

満足度：4.02024/03/22

製品と検査機器をつなぐ中継ケーブルとして使用しています。この商品に製品と検査機器用の接続金具を付けて使っています。ケーブ...もっと読む

0人が参考にしています。

当社製品に使用しています

満足度：3.02021/01/08

当社で顧客より設計込みで請け負い、製作した製品に使用しています。仕様に合ったこの商品は選びましたが、いつも使っている商社...もっと読む

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 300V UL・CE（VDE）対応強靭屈曲ケーブル	ケーブルキャリア用可動単心ケーブル動力（CF300.UL.D） CE/UL対応	ケーブルキャリア用可動シールド付ケーブル動力（CF270.UL）CE／UL対応	RBDシリーズロボットケーブル UL2517 300V （シールド付）	RBDシリーズロボットケーブル UL2464 300V （シールド付）	SS30UCR UL／CE対応
メーカー	大京電子電線	イグス	イグス	金子コード	金子コード	ミスミ
通常価格	1,480円-	1,349円 -	4,845円 -	563円 -	1,056円 -	308円 -
通常出荷日	在庫品1日目〜	3日目	3日目	3日目	3日目	在庫品1日目
定格電圧	300V	1000V（UL/CSA）、600/1000V（CE）	1000V（UL/CSA）、600/1000V（CE）	300V	300V	30V
特性	耐油性 / 耐熱性	耐油性 / 耐磨耗性 / 耐侯性	耐油性 / 耐磨耗性 / 耐荷重性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐捻れ / 耐薬品性
シース(外被)色	黒	黒	橙	黒	黒	黒
安全規格	UL RECOGNIZED / UL LISTED / CSA(c-UL) / CE	UL RECOGNIZED / CSA(c-UL) / CE	UL RECOGNIZED / CSA(c-UL) / CE	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED / CSA(c-UL) / CE
アース線	なし	なし	GY(緑/黄)色入り	なし	なし	なし
