DFT ディスプレイ固定部品 - 360°回転タイプ - スプリング保持
- 通常単価(税別)
- 6,989円～11,439円
- 税込単価
- 7,688円～12,583円
【特長】・360°どの方向にもディスプレイを±15°まで傾けることができます。・ディスプレイを回転させ...
詳細を確認- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
アルミフレーム用／壁面パネル・板金用
DFT-AF
※1：取りつけ用ボルトは付属していません。
丸パイプ用
DFT-PB
- 固定用のゴムシートを貼っています。使用できる丸パイプの寸法許容差は±0.5mmです。
製品仕様
構造
- 360°どの方向にもディスプレイを±15°まで傾けることができます。ディスプレイを回転させることもできます。
保持トルク
| 型番 | 保持トルク | 力の目安 |
|---|---|---|
| DFTH | 20N・m | 振動等がある環境下でもディスプレイがずれにくい。 |
| DFTM | 15N・m | 低トルクタイプと高トルクタイプの中間。 |
| DFTL | 10N・m | 家庭用・オフィス用パソコンのディスプレイと同程度のトルクで動く。 |
材質・仕上げ
| - | DFT-AF | DFT-PB |
|---|---|---|
| ディスプレイ用プレート | SPHC 静電塗装 | |
| ボールケース | A6063 アルマイト処理 | |
| ボール | S45C 三価クロメート処理 | |
| 内蔵スプリング | ばね鋼 | |
| 固定用プレート | SS400 静電塗装 | - |
| ブラケット | - | A6063 アルマイト処理 |
規格表
DFT-AF
| 型番 | A | M（d） | W | 質量（g） | 最大搭載質量 | |||
|---|---|---|---|---|---|---|---|---|
| DFT * -75-AF-** | 75 | M4（5） | M5（6） | M6（7） | M8（9） | 90 | 1,300 | 10kg |
| DFT * -100-AF-** | 100 | M4（5） | M5（6） | M6（7） | M8（9） | 115 | 1,400 | 10kg |
DFT-PB
| 型番 | A | D | W | L1 | L | 質量（g） | 最大搭載質量 | ||
|---|---|---|---|---|---|---|---|---|---|
| DFT * -75-PB-** | 75 | 28 | 30 | 34 | 90 | 90 | 114 | 1,210-1,220 | 10kg |
| 40 | 42.7 | - | 90 | 94 | 122 | 1,200 | 10kg | ||
| DFT * -100-PB-** | 100 | 28 | 30 | 34 | 115 | 90 | 114 | 1,310-1,320 | 10kg |
| 40 | 42.7 | - | 115 | 94 | 122 | 1,300 | 10kg | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,989円 ( 7,688円 ) | 4日目 |
6,989円 ( 7,688円 ) | 4日目 |
6,989円 ( 7,688円 ) | 4日目 |
7,348円 ( 8,083円 ) | 4日目 |
7,027円 ( 7,730円 ) | 4日目 |
11,344円 ( 12,478円 ) | 4日目 |
7,027円 ( 7,730円 ) | 4日目 |
7,027円 ( 7,730円 ) | 4日目 |
7,348円 ( 8,083円 ) | 4日目 |
11,439円 ( 12,583円 ) | 4日目 |
詳細情報
基本情報
【特長】
・360°どの方向にもディスプレイを±15°まで傾けることができます。
・ディスプレイを回転させることもできます。
・内蔵スプリングのはたらきで、ディスプレイを保持します。
・調整後の締めつけ作業は不要です。
・取りつけ相手の種類に応じて、3タイプの画N固（R）を用意しています。
【用途】
・工作機械／医療機器／FPD製造装置／半導体製造装置／梱包機械／食品機械。
ご注意
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

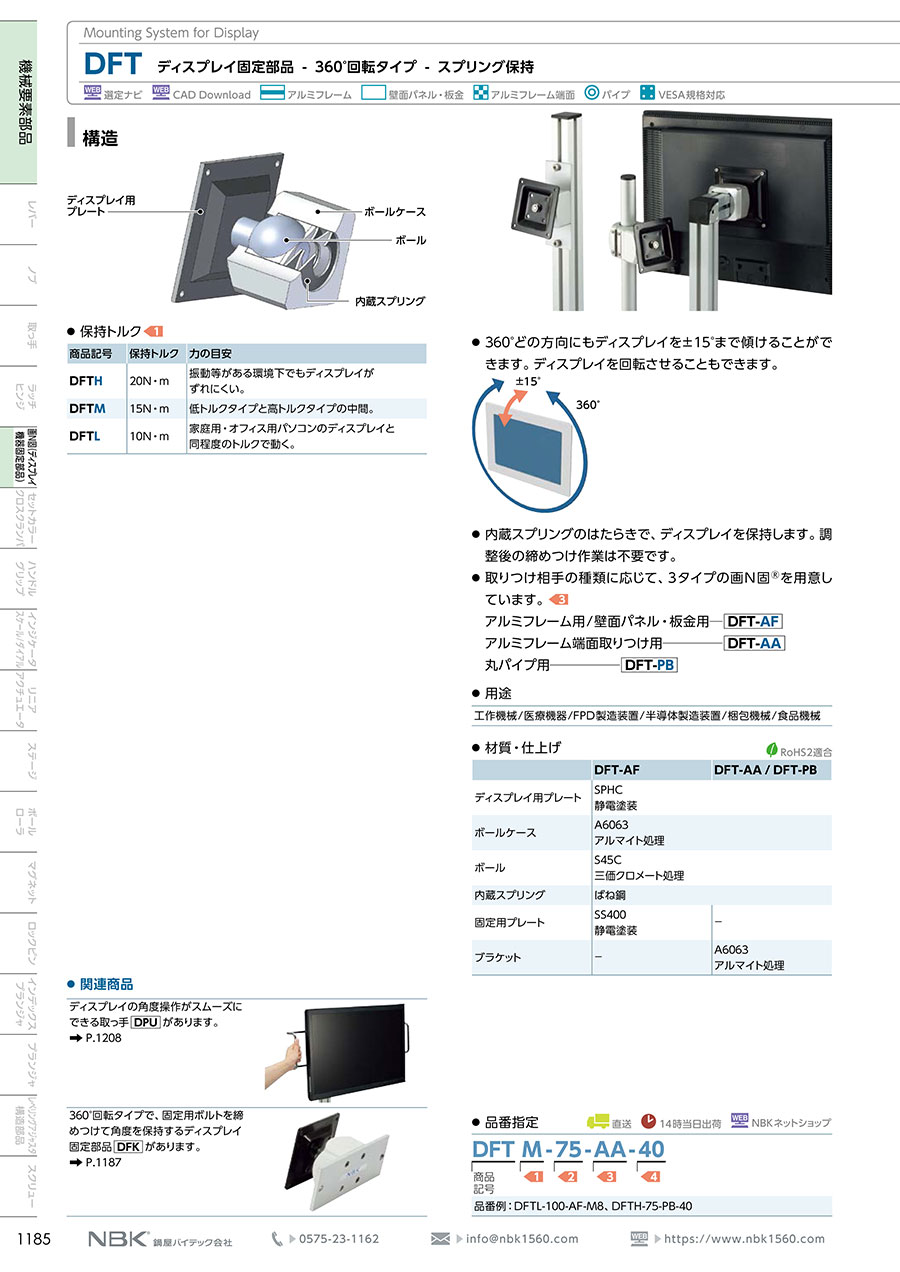

カタログ
