DFS/DFSN ディスプレイ固定部品-1軸タイプ

通常単価(税別)
5,49711,437
税込単価
6,04712,581
通常出荷日:在庫品1日目~4日目一部当日出荷可能

【特長】・1軸方向にディスプレイを±90°傾けることができます。・クランプレバーまたは六角ナットを締め...

詳細を確認
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定:候補が15型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

外形図

アルミフレーム用/壁面パネル・板金用

DFS/DFSN ディスプレイ固定部品-1軸タイプ 外形図1

DFS-AF/DFSN-AF
※1:取りつけ用ボルトは付属していません。
※2:クランプレバータイプDFS のクランプレバーの止めねじを六角穴付きからヘクサロビュラ穴付きに変更しました。

アルミフレーム端面取りつけ用

DFS/DFSN ディスプレイ固定部品-1軸タイプ 外形図2

DFS-AA
※1:六角穴付き低頭ボルト(M8×16mm)が付属しています。
※2:クランプレバータイプDFS のクランプレバーの止めねじを六角穴付きからヘクサロビュラ穴付きに変更しました。

丸パイプ用

DFS/DFSN ディスプレイ固定部品-1軸タイプ 外形図3

DFS-PB/DFSN-PB
※1:クランプレバータイプ DFS のクランプレバーの止めねじを六角穴付きからヘクサロビュラ穴付きに変更しました。

  • 固定用のゴムシートを貼っています。使用できる丸パイプの寸法許容差は±0.5mmです。

製品仕様

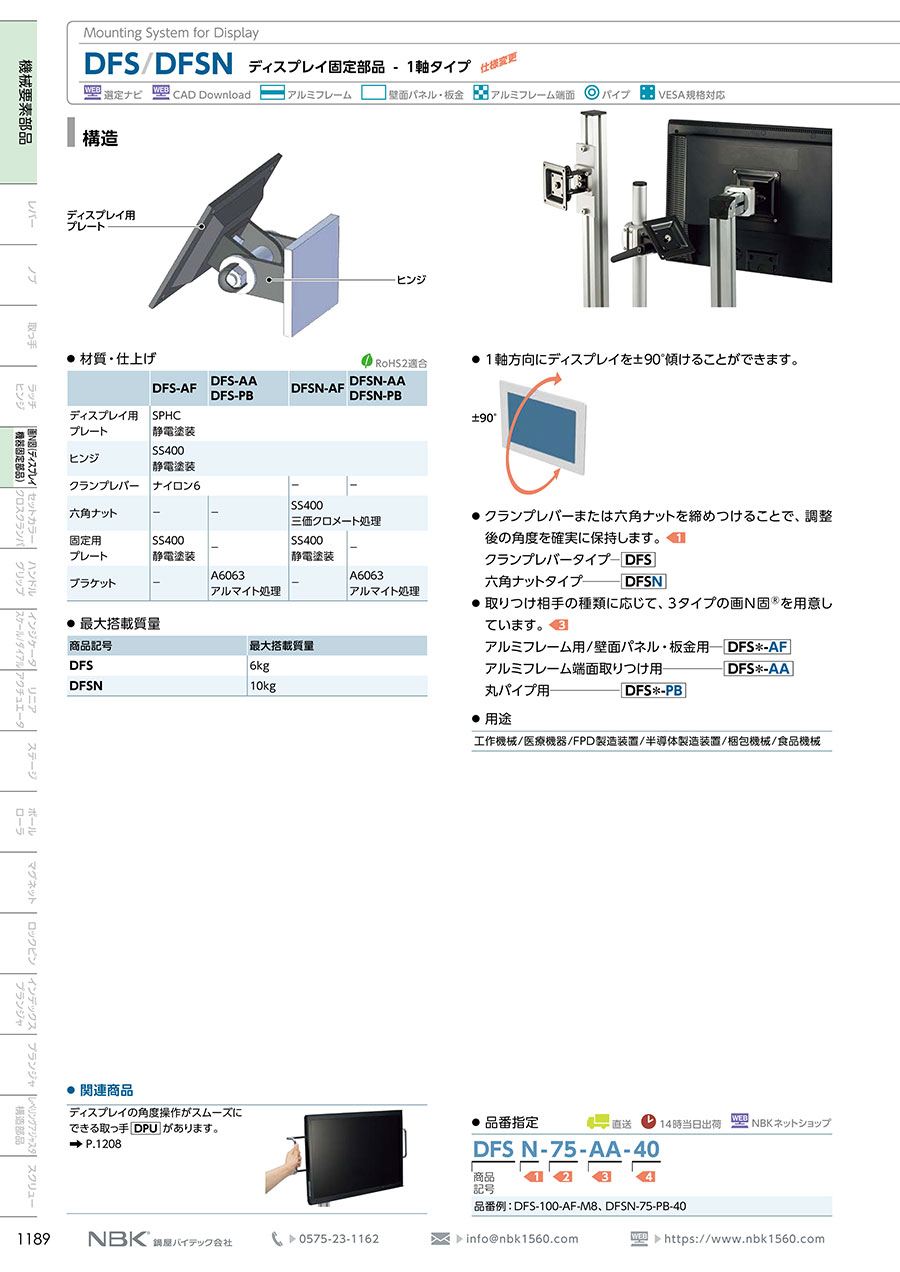

構造

DFS/DFSN ディスプレイ固定部品-1軸タイプ 構造1
DFS/DFSN ディスプレイ固定部品-1軸タイプ 構造2
DFS/DFSN ディスプレイ固定部品-1軸タイプ 構造3
  • 1軸方向にディスプレイを±90°傾けることができます。

材質・仕上げ

-DFS-AFDFS-AA
DFS-PB
DFSN-AFDFSN-PB
ディスプレイ用プレートSPHC
静電塗装
ヒンジSS400
静電塗装
クランプレバーナイロン6--
六角ナット--SS400
三価クロメート処理
固定用プレートSS400
静電塗装
-SS400
静電塗装
-
ブラケット-A6063
アルマイト処理
-A6063
アルマイト処理

最大搭載質量

  • DFS:6kg
  • DFSN:10kg

規格表

DFS-AF/DFSN-AF

単位:mm
型番型番AM(d)W質量(g)
DFS-75-AF-**DFSN-75-AF-**75M4(5)M5(6)M6(7)M8(9)90980-1,030
DFS-100-AF-**DFSN-100-AF-**100M4(5)M5(6)M6(7)M8(9)1151,080-1,130


DFS-AA

単位:mm
型番ABWL1L質量(g)
DFS-75-AA-4075409017106800
DFS-100-AA-401004011517106900


DFS-PB/DFSN-PB

単位:mm
型番型番ADWL1L質量(g)
DFS-75-PB-**DFSN-75-PB-**7528303490103127860-950
4042.7-90107135850-930

型番リスト

表示件数

種別

区分

寸法D

(φ)

寸法L

(mm)

寸法A

(mm)

寸法B

(mm)

寸法L1

(mm)

寸法W

(mm)

取付用ボルト

最大搭載質量

(kg)

種類

締付方式

質量

(g)

RoHS?最小発注数量
ディスプレイアクセサリー
取付金具
-
106
75
40
-
90
-
6
アルミフレーム端面取りつけ用
クランプレバータイプ
800
10
1個
ディスプレイアクセサリー
取付金具
-
-
75
-
-
90
M4
6
アルミフレーム用/壁面パネル・板金用
クランプレバータイプ
980-1030
10
1個
ディスプレイアクセサリー
取付金具
-
-
75
-
-
90
M8
6
アルミフレーム用/壁面パネル・板金用
クランプレバータイプ
980-1030
10
1個
ディスプレイアクセサリー
取付金具
40
135
75
-
-
90
-
6
丸パイプ用
クランプレバータイプ
850-930
10
1個
ディスプレイアクセサリー
取付金具
-
106
100
40
-
115
-
6
アルミフレーム端面取りつけ用
クランプレバータイプ
900
10
1個
ディスプレイアクセサリー
取付金具
-
-
100
-
-
115
M4
6
アルミフレーム用/壁面パネル・板金用
クランプレバータイプ
1080-1130
10
1個
ディスプレイアクセサリー
取付金具
-
-
100
-
-
115
M5
6
アルミフレーム用/壁面パネル・板金用
クランプレバータイプ
1080-1130
10
1個
ディスプレイアクセサリー
取付金具
-
-
100
-
-
115
M6
6
アルミフレーム用/壁面パネル・板金用
クランプレバータイプ
1080-1130
10
1個
ディスプレイアクセサリー
取付金具
-
-
75
-
-
90
M4
10
アルミフレーム用/壁面パネル・板金用
六角ナットタイプ
980-1030
10
1個
ディスプレイアクセサリー
取付金具
-
-
75
-
-
90
M5
10
アルミフレーム用/壁面パネル・板金用
六角ナットタイプ
980-1030
10
1個
ディスプレイアクセサリー
取付金具
-
-
75
-
-
90
M8
10
アルミフレーム用/壁面パネル・板金用
六角ナットタイプ
980-1030
10
1個
ディスプレイアクセサリー
取付金具
28
127
75
-
103
90
-
10
丸パイプ用
六角ナットタイプ
860-950
10
1個
ディスプレイアクセサリー
取付金具
30
127
75
-
103
90
-
10
丸パイプ用
六角ナットタイプ
860-950
10
1個
ディスプレイアクセサリー
取付金具
-
-
100
-
-
115
M4
10
アルミフレーム用/壁面パネル・板金用
六角ナットタイプ
1080-1130
10
1個
ディスプレイアクセサリー
取付金具
-
-
100
-
-
115
M6
10
アルミフレーム用/壁面パネル・板金用
六角ナットタイプ
1080-1130
10
1個
通常単価(税別) (税込単価)
通常出荷日
8,497
( 9,347 )
4日目
5,797
( 6,377 )
4日目
5,797
( 6,377 )
4日目
10,212
( 11,233 )
4日目
8,597
( 9,457 )
4日目
6,072
( 6,679 )
4日目
5,897
( 6,487 )
4日目
5,897
( 6,487 )
在庫品1日目当日出荷可能
5,497
( 6,047 )
4日目
6,212
( 6,833 )
4日目
5,702
( 6,272 )
4日目
10,265
( 11,292 )
4日目
11,437
( 12,581 )
4日目
6,347
( 6,982 )
4日目
5,687
( 6,256 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】
・1軸方向にディスプレイを±90°傾けることができます。
・クランプレバーまたは六角ナットを締めつけることで、調整後の角度を確実に保持します。
・取りつけ相手の種類に応じて、3タイプの画N固(R)を用意しています。
【用途】
・工作機械/医療機器/FPD製造装置/半導体製造装置/梱包機械/食品機械。
