DFR ディスプレイ固定部品-固定タイプ
- 最大搭載質量 (kｇ)
- 10
- 本体材質
- SPHC
- 表面処理
- 静電塗装
未確定：候補が10型番あります。
商品情報
外形図
アルミフレーム用／壁面パネル・板金用
DFR-AF
※1：取りつけ用ボルトは付属していません。
アルミフレーム端面取りつけ用
DFR-AA
※1：六角穴付き低頭ボルト（M8×16mm）が付属しています。
丸パイプ用
DFR-PB
- 固定用のゴムシートを貼っています。使用できる丸パイプの寸法許容差は±0.5mmです。
製品仕様
構造
材質・仕上げ
| - | DFR-AF | DFR-AA／DFR-PB |
|---|---|---|
| ディスプレイ用プレート | SPHC 静電塗装 | |
| 固定用プレート | SS400 静電塗装 | - |
| ブラケット | - | A6063 アルマイト処理 |
規格表
DFR-AF
単位：mm
| 型番 | A | M（d） | W | 質量（g） | 最大搭載質量 | |||
|---|---|---|---|---|---|---|---|---|
| DFR-75-AF-** | 75 | M4（5） | M5（6） | M6（7） | M8（9） | 90 | 630 | 10kg |
| DFR-100-AF-** | 100 | M4（5） | M5（6） | M6（7） | M8（9） | 115 | 735 | 10kg |
DFR-AA
単位：mm
| 型番 | A | B | W | L1 | L | 質量（g） | 最大搭載質量 |
|---|---|---|---|---|---|---|---|
| DFR-75-AA-40 | 75 | 40 | 90 | 17 | 38 | 400 | 10kg |
| DFR-100-AA-40 | 100 | 40 | 115 | 17 | 38 | 505 | 10kg |
DFR-PB
単位：mm
| 型番 | A | D | W | L1 | L | 質量（g） | 最大搭載質量 | ||
|---|---|---|---|---|---|---|---|---|---|
| DFR-100-PB-** | 100 | 28 | 30 | 34 | 115 | 35 | 59 | 610-350 | 10kg |
| 40 | 42.7 | - | 115 | 39 | 67 | 600-630 | 10kg | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,436円 ( 4,880円 ) | 4日目 |
2,643円 ( 2,907円 ) | 4日目 |
2,754円 ( 3,029円 ) | 4日目 |
2,754円 ( 3,029円 ) | 4日目 |
4,656円 ( 5,122円 ) | 4日目 |
2,883円 ( 3,171円 ) | 4日目 |
2,883円 ( 3,171円 ) | 4日目 |
2,883円 ( 3,171円 ) | 4日目 |
6,997円 ( 7,697円 ) | 4日目 |
7,912円 ( 8,703円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ディスプレイを完全に固定するタイプです。
・取りつけ相手の種類に応じて、3タイプの画N固（R）を用意しています。
・ディスプレイ用プレートのみでも購入できます。
【用途】
・工作機械／医療機器／FPD製造装置／半導体製造装置／梱包機械／食品機械。

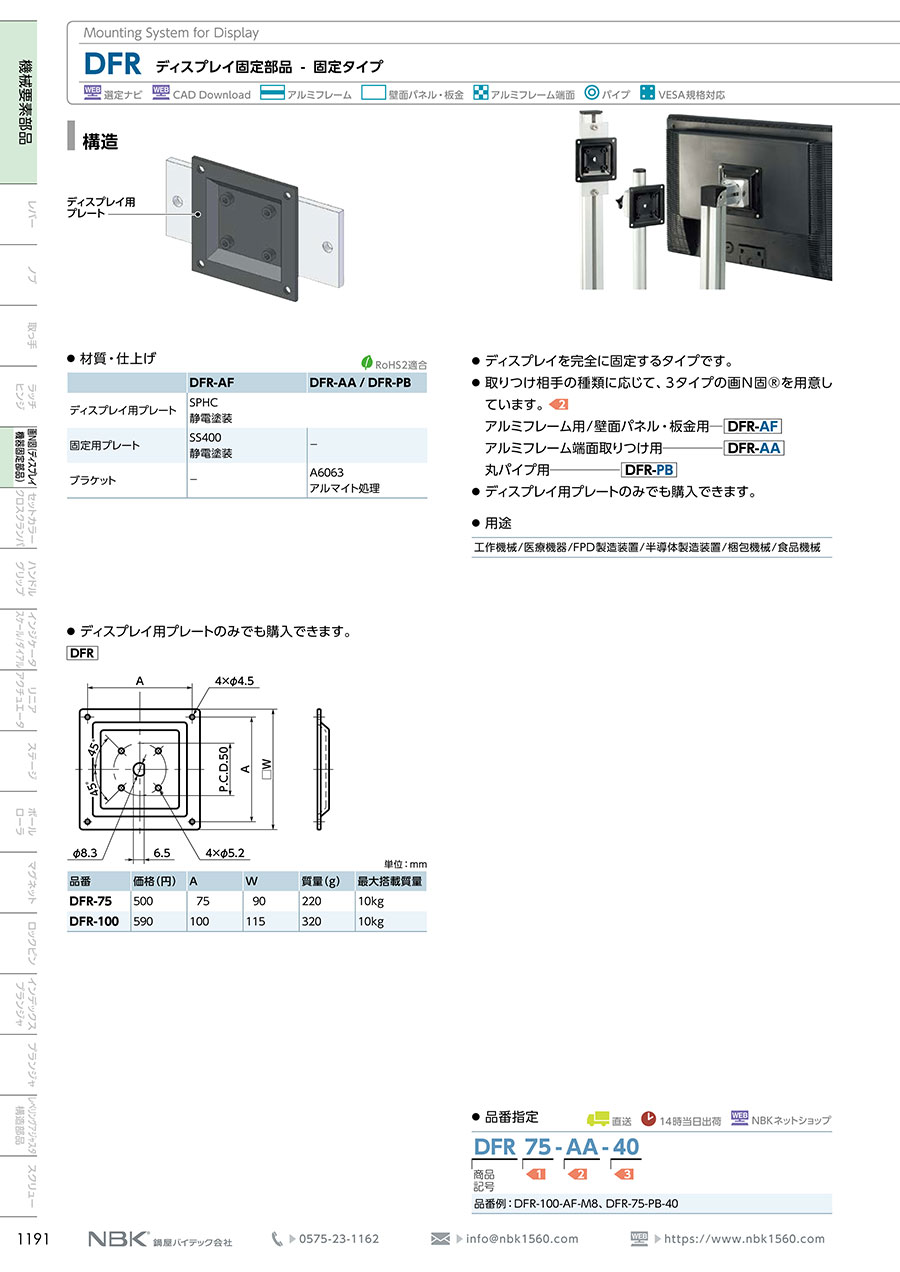

カタログ
