太陽ケーブルテック

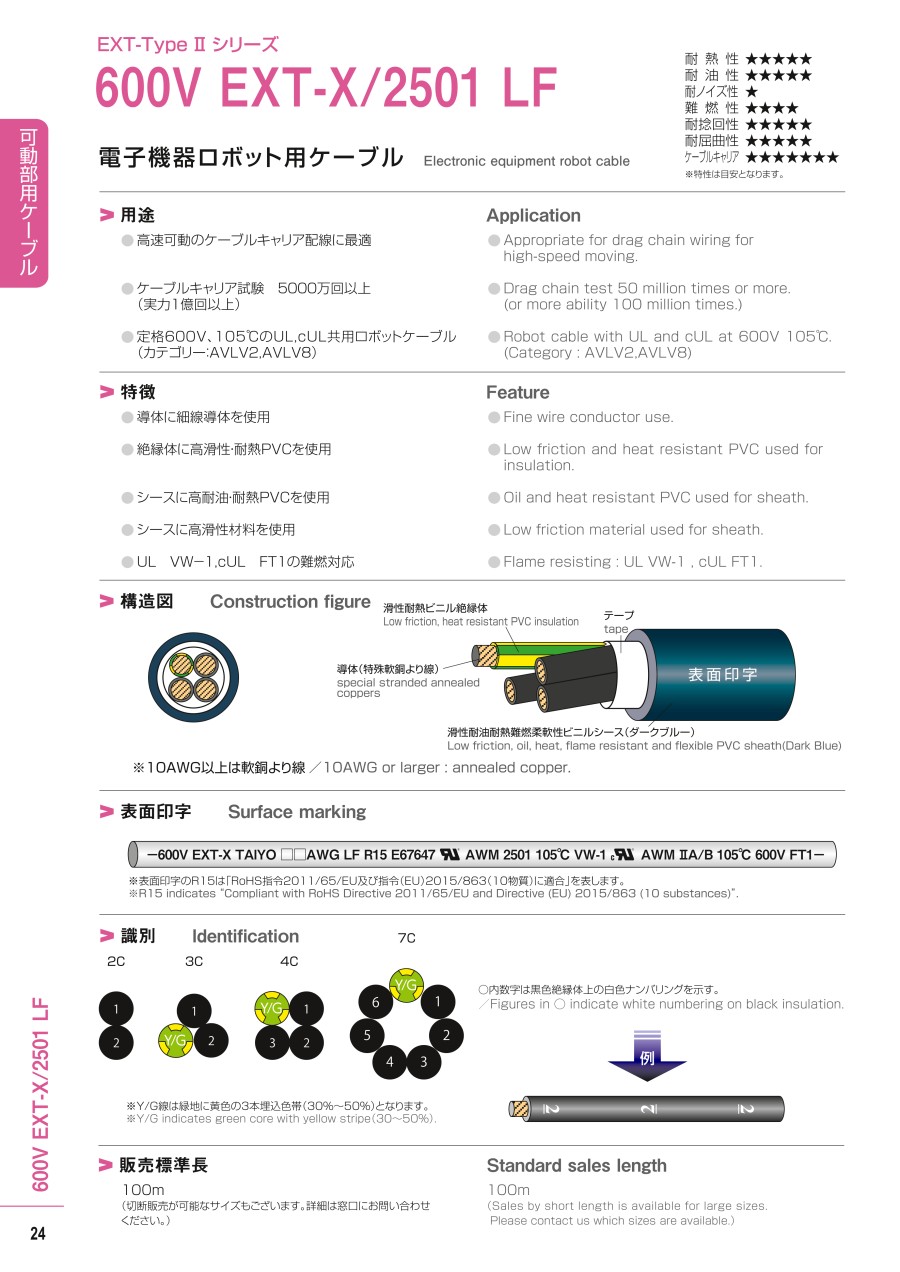

EXT-TypeIIシリーズ 600V EXT-X／2501 LF（シールド無・有）

カタログ

通常単価(税別): 2,285円～752,283円

税込単価: 2,514円～827,511円

通常出荷日：3日目～4日目

【特長】・導体に細線導体を使用。・絶縁体に高滑性・耐熱PVCを使用。・シースに高耐油・耐熱PVCを使用...

よく一緒に見られています

太陽ケーブルテック

通常出荷日：3 日目～

よく一緒に見られています

太陽ケーブルテック

通常出荷日：在庫品1日目

未確定：候補が1,200型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

導体に細線導体を使用
絶縁体に高滑性・耐熱PVCを使用
シースに高耐油・耐熱PVCを使用
シースに高滑性材料を使用
UL VW-1、cUL FT1の難燃対応

規格表

線心数	導　体			耐熱ビニル絶縁体		滑性耐油耐熱難燃柔軟性ビニルシース		概算質量（kg/km）	電気特性			許容電流（A）
線心数	サイズ（AWG）	構成（本/mm）	外径（mm）	厚さ（mm）	外径（mm）	厚さ（mm）	外径約(mm）	概算質量（kg/km）	導体抵抗（Ω/km20℃）	絶縁抵抗（MΩkm20℃）	耐電圧（V/1min.）	許容電流（A）
2C	12 （3.30mm²）	441/0.10	2.7	0.85	4.4	1.7	12.3	195	5.79以下	50以上	2000	31
3C							13.0	245				31
4C							14.1	305				27
7C							18.0	500				21
3C	10 （5.26mm²）	693/0.10	3.3	0.85	5.0	1.7	14.4	330	3.50以下	50以上	2000	43
4C	10 （5.26mm²）	693/0.10	3.3	0.85	5.0	1.7	15.7	415	3.50以下	50以上	2000	37
※	8 （8.36mm²）	350/0.18	4.3	1.7	7.7	1.7	20.2	600	2.33以下	50以上	2000	58
4C	8 （8.36mm²）	350/0.18	4.3	1.7	7.7	2.3	23.4	815	2.33以下	50以上	2000	49
3C	6 （13.3mm²）	588/0.18	5.7	1.7	9.1	2.3	24.4	930	1.41以下	50以上	2000	79
4C	6 （13.3mm²）	588/0.18	5.7	1.7	9.1		26.8	1180	1.41以下	50以上	2000	67

※ミスミ取り扱いない製品
3C以上は、同サイズの[Y/G]アース線を1本含む。
上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合している。

その他規格

認証	UL AWM	cUL AWM
適合規格	UL 758	CSA C22.2 No.210
形式記号	UL STYLE 2501	CSA AWM II A/B
定格電圧	600V	600V
定格温度	105℃	105℃
導体	UL 758	CSA C22.2 No.210
難燃性	VW-1	FT1

製品特性

許容電流

本カタログの許容電流は空中1条布設、周囲温度30℃での値。
許容電流値は、JCS0168に基づき算出している。
4心にアース線が入る場合、アース線を除いた3心（通電心数）で算出している。
周囲温度によって下記の減少係数を乗じて下さい｡

電流減少係数（周囲温度の場合）

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.93	0.86	0.77	0.68	0.58	0.45	0.26

移動特性

試験回数：SS=5000万回以上
S =2000万回以上
A=1000万回以上
B=500万回以上
C=300万回以上
D=100万回以上

注）1 曲　げ	屈曲	U字型折り返し	90° 折り曲げ	捻　回		注）2 移動曲げ
注）1 曲　げ	屈曲	U字型折り返し	90° 折り曲げ	直　線	曲　げ	注）2 移動曲げ
A	A	SS	A	A	A	C

注）1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなる。
注）2 ケーブル外径 20mm以下の場合。
※ケーブルキャリア内での配線は、移動距離によりケーブルの寿命に影響があるので、移動距離5ｍ以上でご使用の場合はご相談ください。

耐油性

絶縁油	潤滑油	切削油I	切削油II	作動油	グリース
A	A	B	B	B	B

※表中A～Cは下記特性を表す。
A ：実用上全く問題がない。
B ：劣化もわずかで実用上ほとんど問題がない。
C ：ある程度劣化し、使用できない場合がある。

線芯識別

配列図

※10AWG以上は軟銅より線

構造

A：耐熱ビニル絶縁体　B：テープ　C：導体（特殊軟銅より線）　
D：滑性耐油耐熱難燃柔軟性ビニルシース（ダークブルー）

表面印字

識別方法

電子機器ロボット用ケーブル EXT-TypeIIシリーズ 600V EXT-X／2501 LFの識別例

※Y/G線は緑地に黄色の3本埋込色帯（30％～50％）となる。

電子機器ロボット用ケーブル EXT-TypeIIシリーズ 600V EXT-X／2501 LF ナンバリング識別図

○内数字は黒色絶縁体上の白色ナンバリングを示す。

型番リスト

表示件数

...

型番

注文停止中

600V EXT-X/2501 LF 2CX12AWG-1

注文停止中

600V EXT-X/2501 LF 2CX12AWG-2

注文停止中

600V EXT-X/2501 LF 2CX12AWG-3

注文停止中

600V EXT-X/2501 LF 2CX12AWG-4

注文停止中

600V EXT-X/2501 LF 2CX12AWG-5

注文停止中

600V EXT-X/2501 LF 2CX12AWG-6

注文停止中

600V EXT-X/2501 LF 2CX12AWG-7

注文停止中

600V EXT-X/2501 LF 2CX12AWG-8

注文停止中

600V EXT-X/2501 LF 2CX12AWG-9

注文停止中

600V EXT-X/2501 LF 2CX12AWG-10

注文停止中

600V EXT-X/2501 LF 2CX12AWG-11

注文停止中

600V EXT-X/2501 LF 2CX12AWG-12

注文停止中

600V EXT-X/2501 LF 2CX12AWG-13

注文停止中

600V EXT-X/2501 LF 2CX12AWG-14

注文停止中

600V EXT-X/2501 LF 2CX12AWG-15

注文停止中

600V EXT-X/2501 LF 2CX12AWG-16

注文停止中

600V EXT-X/2501 LF 2CX12AWG-17

注文停止中

600V EXT-X/2501 LF 2CX12AWG-18

注文停止中

600V EXT-X/2501 LF 2CX12AWG-19

注文停止中

600V EXT-X/2501 LF 2CX12AWG-20

注文停止中

600V EXT-X/2501 LF 2CX12AWG-21

注文停止中

600V EXT-X/2501 LF 2CX12AWG-22

注文停止中

600V EXT-X/2501 LF 2CX12AWG-23

注文停止中

600V EXT-X/2501 LF 2CX12AWG-24

注文停止中

600V EXT-X/2501 LF 2CX12AWG-25

注文停止中

600V EXT-X/2501 LF 2CX12AWG-26

注文停止中

600V EXT-X/2501 LF 2CX12AWG-27

注文停止中

600V EXT-X/2501 LF 2CX12AWG-28

注文停止中

600V EXT-X/2501 LF 2CX12AWG-29

注文停止中

600V EXT-X/2501 LF 2CX12AWG-30

注文停止中

600V EXT-X/2501 LF 2CX12AWG-31

注文停止中

600V EXT-X/2501 LF 2CX12AWG-32

注文停止中

600V EXT-X/2501 LF 2CX12AWG-33

注文停止中

600V EXT-X/2501 LF 2CX12AWG-34

注文停止中

600V EXT-X/2501 LF 2CX12AWG-35

注文停止中

600V EXT-X/2501 LF 2CX12AWG-36

注文停止中

600V EXT-X/2501 LF 2CX12AWG-37

注文停止中

600V EXT-X/2501 LF 2CX12AWG-38

注文停止中

600V EXT-X/2501 LF 2CX12AWG-39

注文停止中

600V EXT-X/2501 LF 2CX12AWG-40

注文停止中

600V EXT-X/2501 LF 2CX12AWG-41

注文停止中

600V EXT-X/2501 LF 2CX12AWG-42

注文停止中

600V EXT-X/2501 LF 2CX12AWG-43

注文停止中

600V EXT-X/2501 LF 2CX12AWG-44

注文停止中

600V EXT-X/2501 LF 2CX12AWG-45

注文停止中

600V EXT-X/2501 LF 2CX12AWG-46

注文停止中

600V EXT-X/2501 LF 2CX12AWG-47

注文停止中

600V EXT-X/2501 LF 2CX12AWG-48

注文停止中

600V EXT-X/2501 LF 2CX12AWG-49

注文停止中

600V EXT-X/2501 LF 2CX12AWG-50

注文停止中

600V EXT-X/2501 LF 2CX12AWG-51

注文停止中

600V EXT-X/2501 LF 2CX12AWG-52

注文停止中

600V EXT-X/2501 LF 2CX12AWG-53

注文停止中

600V EXT-X/2501 LF 2CX12AWG-54

注文停止中

600V EXT-X/2501 LF 2CX12AWG-55

注文停止中

600V EXT-X/2501 LF 2CX12AWG-56

注文停止中

600V EXT-X/2501 LF 2CX12AWG-57

注文停止中

600V EXT-X/2501 LF 2CX12AWG-58

注文停止中

600V EXT-X/2501 LF 2CX12AWG-59

注文停止中

600V EXT-X/2501 LF 2CX12AWG-60

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

シールド

仕上り外径

(mm)

全長

(m)

アース線

その他特性

RoHS?

最小発注数量

2	[13～12] 12	3.5	無	12.3	1	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	2	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	3	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	4	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	5	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	6	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	7	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	8	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	9	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	10	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	11	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	12	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	13	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	14	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	15	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	16	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	17	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	18	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	19	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	20	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	21	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	22	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	23	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	24	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	25	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	26	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	27	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	28	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	29	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	30	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	31	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	32	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	33	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	34	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	35	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	36	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	37	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	38	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	39	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	40	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	41	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	42	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	43	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	44	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	45	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	46	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	47	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	48	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	49	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	50	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	51	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	52	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	53	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	54	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	55	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	56	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	57	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	58	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	59	なし	-	10	1個
2	[13～12] 12	3.5	無	12.3	60	なし	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,285円 ( 2,514円 )	3日目
4,572円 ( 5,029円 )	3日目
6,856円 ( 7,542円 )	3日目
9,142円 ( 10,056円 )	3日目
11,428円 ( 12,571円 )	3日目
13,713円 ( 15,084円 )	3日目
15,999円 ( 17,599円 )	3日目
18,285円 ( 20,114円 )	3日目
20,569円 ( 22,626円 )	3日目
17,704円 ( 19,474円 )	3日目
19,475円 ( 21,423円 )	3日目
21,246円 ( 23,371円 )	3日目
23,015円 ( 25,317円 )	3日目
24,786円 ( 27,265円 )	3日目
26,557円 ( 29,213円 )	3日目
28,328円 ( 31,161円 )	3日目
30,098円 ( 33,108円 )	3日目
31,868円 ( 35,055円 )	3日目
33,639円 ( 37,003円 )	3日目
33,521円 ( 36,873円 )	3日目
35,196円 ( 38,716円 )	3日目
36,872円 ( 40,559円 )	3日目
38,549円 ( 42,404円 )	3日目
40,224円 ( 44,246円 )	3日目
41,900円 ( 46,090円 )	3日目
43,577円 ( 47,935円 )	3日目
45,252円 ( 49,777円 )	3日目
46,928円 ( 51,621円 )	3日目
48,605円 ( 53,466円 )	3日目
50,280円 ( 55,308円 )	3日目
51,956円 ( 57,152円 )	3日目
53,633円 ( 58,996円 )	3日目
55,308円 ( 60,839円 )	3日目
56,984円 ( 62,682円 )	3日目
58,661円 ( 64,527円 )	3日目
60,336円 ( 66,370円 )	3日目
62,012円 ( 68,213円 )	3日目
63,689円 ( 70,058円 )	3日目
65,364円 ( 71,900円 )	3日目
67,040円 ( 73,744円 )	3日目
68,717円 ( 75,589円 )	3日目
70,392円 ( 77,431円 )	3日目
72,068円 ( 79,275円 )	3日目
73,745円 ( 81,120円 )	3日目
75,420円 ( 82,962円 )	3日目
77,096円 ( 84,806円 )	3日目
78,773円 ( 86,650円 )	3日目
80,448円 ( 88,493円 )	3日目
82,124円 ( 90,336円 )	3日目
78,563円 ( 86,419円 )	3日目
80,135円 ( 88,149円 )	3日目
81,705円 ( 89,876円 )	3日目
83,278円 ( 91,606円 )	3日目
84,848円 ( 93,333円 )	3日目
86,420円 ( 95,062円 )	3日目
87,990円 ( 96,789円 )	3日目
89,563円 ( 98,519円 )	3日目
91,133円 ( 100,246円 )	3日目
92,705円 ( 101,976円 )	3日目
94,275円 ( 103,703円 )	3日目

...

基本情報

基本情報

【特長】
・導体に細線導体を使用。
・絶縁体に高滑性・耐熱PVCを使用。
・シースに高耐油・耐熱PVCを使用。
・シースに高滑性材料を使用。
・UL VW-1、cUL FT1の難燃対応。
【用途】
・高速可動のケーブルキャリア配線に最適。
・ケーブルキャリア試験5000万回以上（実力1億回以上）。
・定格600V、105℃のUL、cUL共用ロボットケーブル（カテゴリー：AVLV2、AVLV8）。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

EXT-TypeIIシリーズ 600V EXT-X／2501 LF（シールド無・有）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 EXT-TypeIIシリーズ 600V EXT-X／2501 LF（シールド無・有）	電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LF	電子機器ロボット用ケーブル 600V EXT-TypeII-SB／2501 LF	EXT-3D 3次元対応ロボットケーブル（600V）（シールド無・有）	電子機器ロボット用ケーブル 300V EXT-TypeII／2517 LF	電子機器ロボット用ケーブル 30V EXT-TypeII/20276 LF
メーカー	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック
通常価格	2,285円-	1,018円 -	1,721円 -	1,178円 -	1,300円 -	948円 -
通常出荷日	3日目〜	3日目〜	3日目〜	3日目〜	3日目	在庫品1日目〜
定格電圧	600V	600V	600V	600V	300V	30V
特性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ / 耐磨耗性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性
シース(外被)色	ダークブルー	ダークブルー	ダークブルー	ダークブルー	ダークブルー	ダークブルー
安全規格	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / UL LISTED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)
シース(外被)材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
