日東工業

THR-T HUB収納キャビネット（19型タテ置きタイプ・防塵・防水パッキン付）

THR-T HUB収納キャビネット（19型タテ置きタイプ・防塵・防水パッキン付）
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

熱関連機器選定補助ツール

熱関連機器選定プログラム

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。



製品仕様

［THR-T］HUB収納キャビネット（防塵・防水パッキン付タイプ） イメージ

［THR-T］HUB収納キャビネット（防塵・防水パッキン付タイプ） イメージ

  • ※ 写真は商品シリーズの代表例を記載しています。

設置場所

  • 屋内・屋外兼用

IP規格

  • IP44

塗装色

  • クリーム塗装（2.5Y9/1）

材質

  • 鉄

取付部

  • 19型マウントユニット（2.3mm）
  • 木製基板（12mm）

キャビネット板厚

  • ボデー、ドア：1.6mm（遮光板0.8mm）

ハンドル

  • アウトサイド平面ハンドル（キーNo.N200：2コ）

扉形式

  • 片扉
品名記号外形寸法mm取付可能ユニット搭載可能熱量※W搭載可能質量kg製品質量kg適用
ヨコタテフカサ
THR25-77TC-F7007002503U1203033.4ステンレス製ルーバー付（SLS-17BFクリーム色タイプ×4コ）
低騒音・防湿型ファン付（排気用×2コ）
可変式温度調節器ユニットタイプ付（PTV-M61AU）
19型マウントユニット付
THR30-77TC-F7007003004U1203035.1
THR40-77TC-F7007004006U1253038.6
  • ※ 搭載可能熱量は、キャビネット外気温35℃、キャビネット内許容温度45℃での日射の影響を考慮した計算値（目安）です。

注意・禁止事項

  • ※ 最大風量、最大静圧の測定方法は、ダブルチャンバー方式です。
  • ※ 定格電圧は単相（50／60Hz）です。
  • ※ フィルタは、ポリエステル製、除塵率80%です。
  • ※ 最大風量、最大静圧、騒音はルーバーおよびフィルタ実装時の値です。

型番リスト

表示件数
  • 1
    • 型番
    THR25-77TC-F
    THR30-77TC-F
    THR40-77TC-F

    外形寸法D 奥行(厚み)

    (mm)

    取付可能ユニット

    搭載可能熱量

    (W)

    		RoHS2（10物質）?最小発注数量
    250
    3U
    120
    対応
    1個
    300
    4U
    120
    対応
    1個
    400
    6U
    125
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    143,040円
    ( 157,344円 )
    2日目
    142,280円
    ( 156,508円 )
    2日目
    165,290円
    ( 181,819円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    防塵・防水パッキン付のHUB収納キャビネット！
    【特長】
    ・マンションの軒下、階段下、工場内の設置に適しています。
    ・内部機器の発熱を効率よく放熱するためのファンとステンレス製ルーバー付いています。
    ・ファンは低騒音、防湿タイプを採用しています。
    ・19型の機器の取付けが可能です（19型マウントユニット付）。
    ・ファンのON・OFFが自動で行える温度調節器付でキャビネット内の最適な温度管理を行うことができ、同時に経済的な省エネ運転が行えます。
    ・ファン・温度調節器などは配線済みでわずらわしい配線作業が不要です。


    日東ボックス穴加工承ります！   設計から購入までミスミにお任せ！
    ・Webで簡単設計（CAD知識は不要！）
    ・その場で即価格納期回答！最短3日目出荷！
    ・商品名の【穴加工対応】が対象品
    →対象品一覧はこちら

    商品担当おすすめ

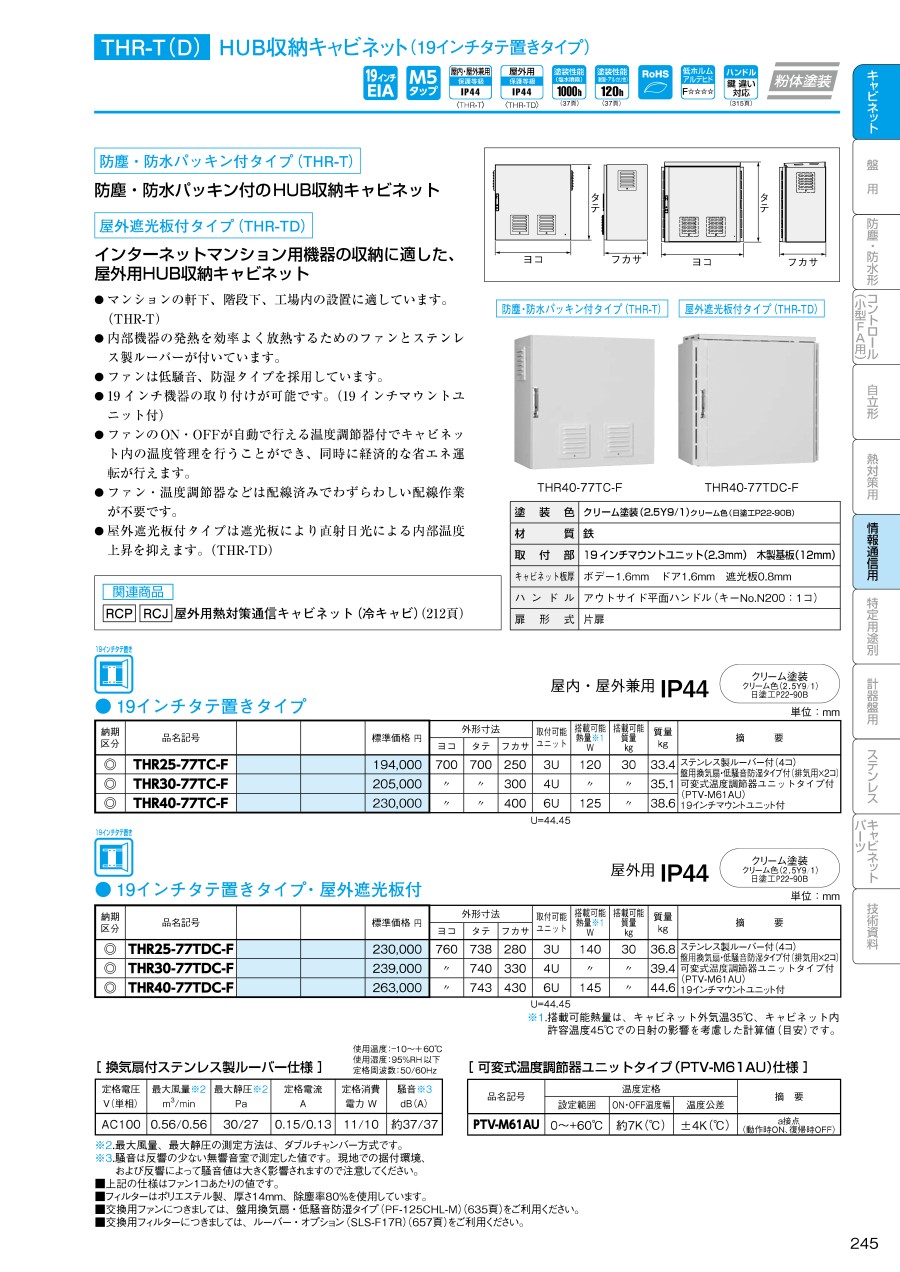

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
