iQ-Rシリーズ入出力ユニット

カタログ

通常単価(税別): 16,700円～114,400円

税込単価: 18,370円～125,840円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

【特長】・制御システムの基本となるスイッチやセンサ、アクチュエータなど、ON/OFF信号を扱う各種機器...

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

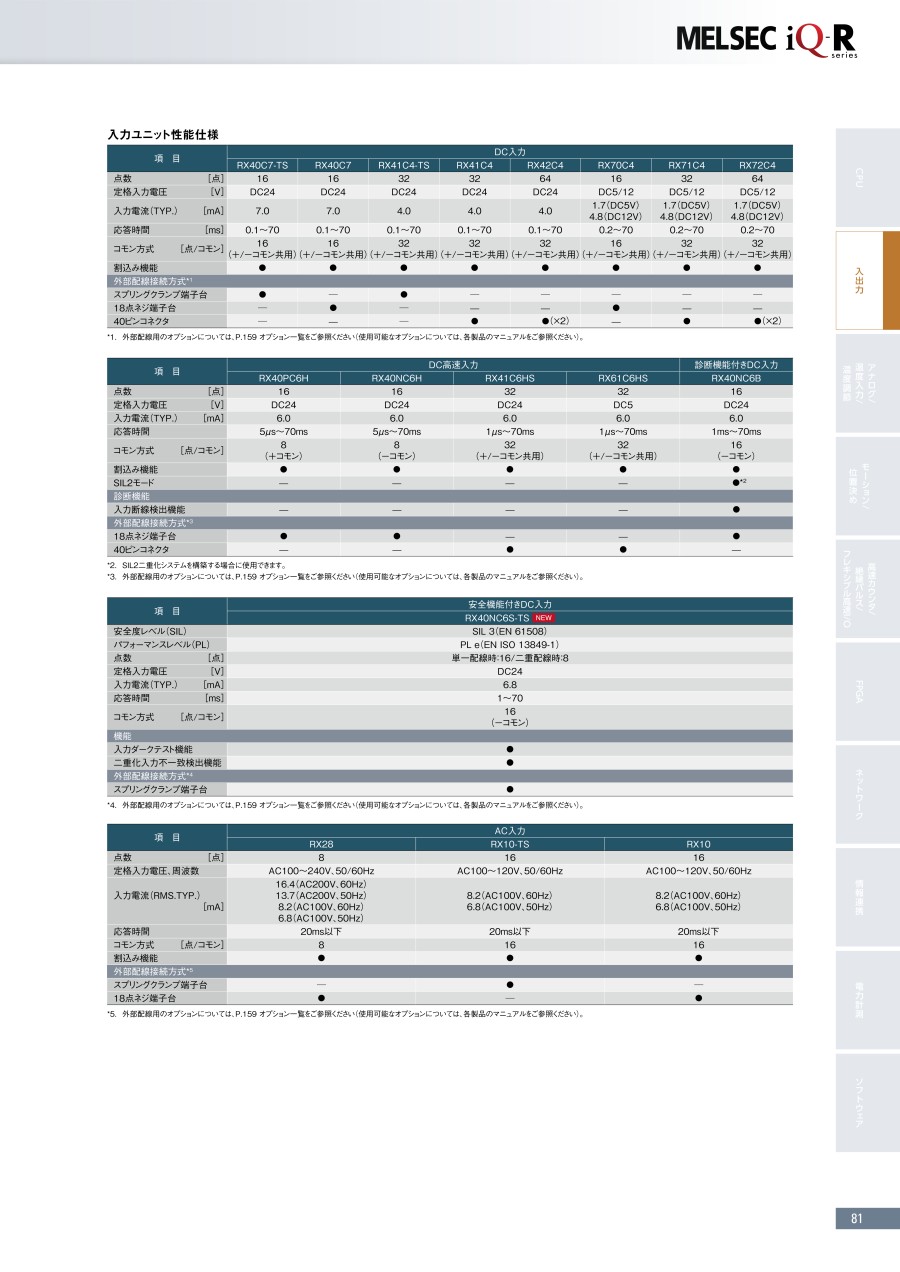

MELSEC iQ-Rシリーズ入出力ユニットの仕様

入力ユニット

RX40C7の外観

RX40C7の寸法図（単位：mm）

RX10の外観

RX10の寸法図（単位：mm）

RX40NC6S-TSの外観

RX40NC6S-TSの寸法図（単位：mm）

項目	AC入力			DC入力
項目	RX28	RX10	RX10-TS	RX40C7	RX40C7-TS	RX40NC6S-TS	RX41C4	RX41C4-TS	RX42C4	RX70C4	RX71C4	RX72C4
点数［点］	8	16	16	16	16	16（単一配線時）/8（二重配線時）	32	32	64	16	32	64
定格入力電圧、周波数［V］	AC100～240、50／60Hz	AC100～120、50／60Hz	AC100～120、50／60Hz	DC24	DC24	DC24	DC24	DC24	DC24	DC5/12	DC5/12	DC5/12
定格入力電流［mA］	16.4（AC200V、60Hz） 13.7（AC200V、50Hz） 8.2（AC100V、60Hz） 6.8（AC100V、50Hz）	8.2（AC100V、60Hz） 6.8（AC100V、50Hz）	8.2（AC100V、60Hz） 6.8（AC100V、50Hz）	7.0 TYP.	7.0 TYP.	約6.8 TYP.	4.0 TYP.	4.0 TYP.	4.0 TYP.	1.7（DC5V） 4.8（DC12V）	1.7（DC5V） 4.8（DC12V）	1.7（DC5V） 4.8（DC12V）
応答時間	20ms以下	20ms以下	20ms以下	0.1～70ms	0.1～70ms	1～70ms	0.1～70ms	0.1～70ms	0.1～70ms	0.1～70ms	0.1～70ms	0.1～70ms
コモン方式［点/1コモン］	8	16	16	16	16	16	32	32	32	16	32	32
割込み機能	●	●	●	●	●	-	●	●	●	●	●	●
外部配線接続方式^*1
18点ネジ端子台	●	●	-	●	-		-	-	-	●	-	-
40ピンコネクタ	-	-	-	-	-		●	-	●（×2）	-	●	●（×2）
スプリングクランプ端子台	-	-	-	-	-	●	-	-	-	-	-	-

項目	DC高速入力				診断機能付き入力
項目	RX40PC6H	RX40NC6H	RX41C6HS	RX61C6HS	RX40NC6B
点数［点］	16	16	32	32	16
定格入力電圧、周波数［V］	DC24	DC24	DC24	DC5	DC24
定格入力電流［mA］	6.0	6.0	6.0	6.0	6.0
応答時間	5μs～70ms	5μs～70ms	1μs～70ms	1μs～70ms	1ms～70ms
コモン方式［点/1コモン］	8 （プラスコモン）	8 （マイナスコモン）	32 （プラス／マイナスコモン）	32 （プラス／マイナスコモン）	16 （マイナスコモン）
割込み機能	●	●	●	●	●
診断機能
断線検出機能	-	-	-	-	●
外部配線接続方式^*1
18点ネジ端子台	●	●	-	-	●
40ピンコネクタ	-	-	●	●	-

*1外部配線用のオプションについては、カタログをご覧ください。

出力ユニット

RY20S6の外観

RY20S6の寸法図（単位：mm）

RY41PT2Hの外観

RY41PT2Hの寸法図（単位：mm）

RY48PT20S-TSの外観

RY48PT20S-TSの寸法図（単位：mm）

項目	リレー出力			トライアック出力	トランジスタ（シンク）出力
項目	RY18R2A	RY10R2	RY10R2-TS	RY20S6	RY40NT5P	RY40NT5P-TS	RY41NT2P	RY41NT2P-TS	RY42NT2P	RY41NT2H
点数［点］	8	16	16	16	16	16	32	32	64	32
定格開閉電圧、電流	DC24V／2A AC240V／2A	DC24V／2A AC240V／2A	DC24V／2A AC240V／2A	AC100～240V／0.6A	-	-	-	-	-	-
定格負荷電圧［V］	-	-	-	-	DC12～24	DC12～24	DC12～24	DC12～24	DC12～24	DC5～24
最大負荷電流［A/点］	-	-	-	-	0.5	0.5	0.2	0.2	0.2	0.2
応答時間	12ms以下	12ms以下	12ms以下	1ms+0.5サイクル以下	1ms以下	1ms以下	1ms以下	1ms以下	1ms以下	2μs以下
コモン方式［点/1コモン］	-	16	16	16	16	16	32	32	32	32
保護機能（過負荷・過熱）	-	-	-	-	●	●	●	●	●	-
外部配線接続方式^*1
18点ネジ端子台	●	●	-	●	●	-	-	-	-	-
40ピンコネクタ	-	-	-	-	-	-	●	-	●（×2）	●

項目	トランジスタ（ソース）出力							診断機能付き（ソース）出力
項目	RY48PT20S-TS	RY40PT5P	RY40PT5P-TS	RY41PT1P	RY41PT1P-TS	RY42PT1P	RY41PT2H	RY40PT5B
点数［点］	8（単一配線時）/4（二重配線時）	16	16	32	32	64	32	16
定格負荷電圧［V］	DC24	DC12～24	DC12～24	DC12～24	DC12～24	DC12～24	DC5～24	DC24
最大負荷電流［A/点］	2	0.5	0.5	0.1	0.1	0.1	0.2	0.5
応答時間	0.4ms以下	1ms以下	1ms以下	1ms以下	1ms以下	1ms以下	2μs以下	1.5ms以下
コモン方式［点/1コモン］	8	16	16	32	32	32	32	16
保護機能（過負荷・過熱）	-	●	●	●	●	●	-	●
診断機能
出力断線検出機能	-	-	-	-	-	-	-	●
出力短絡検出機能	-	-	-	-	-	-	-	●
外部配線接続方式^*1
18点ネジ端子台	-	●	-	-	-	-	-	●
40ピンコネクタ	-	-	-	●	-	●（×2）	●	-
スプリングクランプ端子台	●	-	-	-	-	-	-	-

*1外部配線用のオプションについては、カタログをご覧ください。

入出力混合ユニット

RH42C4NT2Pの外観

RH42C4NT2Pの寸法図（単位：mm）

項目	RH42C4NT2P
DC入力
点数［点］	32
定格入力電圧［V］	DC24
定格入力電流［mA］	4.0 TYP.
応答時間	0.1～70ms
コモン方式［点/1コモン］	32
割込み機能	●
トランジスタ（シンク）出力
点数［点］	32
定格負荷電圧［V］	DC12～24
最大負荷電流［A/点］	0.2
応答時間	1ms以下
コモン方式［点/1コモン］	32
保護機能（過負荷・過熱）	●
外部配線接続方式^*1
40ピンコネクタ	●（×2）

*1外部配線用のオプションについては、カタログをご覧ください。

※一部の型番の外観および寸法図のみ掲載しています。

型番リスト

表示件数

型番

入力点数

入力形式

定格入力電圧

(V)

入力応答時間

出力点数

出力形式

定格負荷電圧

(V)

保護機能

接続端子

出力応答時間

端子形状

入力形式詳細

入力応答時間詳細

RoHS2（10物質）?

最小発注数量

32	DC入力	DC24	50～100mS未満	32	トランジスタ/シンク出力	DC12～24	出力保護機能	コネクタ	1ms以下	40ピンコネクタ×2	プラス/マイナスコモン	0.1～70ms	対応	1個
16	AC入力	AC100～120	10～20mS未満	-	-	-	無し	端子台	-	ネジ	-	20ms以下	-	1個
16	AC入力	AC100～120	10～20mS未満	-	-	-	無し	ヨーロッパ端子台	-	スプリングクランプ	-	20ms以下	-	1個
8	AC入力	AC100～240	10～20mS未満	-	-	-	無し	端子台	-	ネジ	-	20ms以下	-	1個
16	DC入力	DC24	50～100mS未満	-	-	-	無し	端子台	-	ネジ	プラス/マイナスコモン	0.1～70ms	-	1個
16	DC入力	DC24	50～100mS未満	-	-	-	無し	ヨーロッパ端子台	-	スプリングクランプ	プラス/マイナスコモン	0.1～70ms	-	1個
16	DC入力	DC24	50～100mS未満	-	-	-	入力保護機能	端子台	-	ネジ	マイナスコモン	1～70ms	-	1個
16	DC入力	DC24	50～100mS未満	-	-	-	無し	端子台	-	ネジ	マイナスコモン	5μs～70ms	-	1個
8（二重配線時） / 16（単一配線時）	DC入力	DC24	50～100mS未満	-	-	-	入力保護機能	ヨーロッパ端子台	-	スプリングクランプ	マイナスコモン	1～70ms	-	1個
16	DC入力	DC24	50～100mS未満	-	-	-	無し	端子台	-	ネジ	プラスコモン	5μs～70ms	-	1個
32	DC入力	DC24	50～100mS未満	-	-	-	無し	コネクタ	-	40ピンコネクタ	プラス/マイナスコモン	0.1～70ms	-	1個
32	DC入力	DC24	50～100mS未満	-	-	-	無し	ヨーロッパ端子台	-	スプリングクランプ	プラス/マイナスコモン	0.1～70ms	-	1個
32	DC入力	DC24	50～100mS未満	-	-	-	無し	コネクタ	-	40ピンコネクタ	プラス/マイナスコモン	1μs～70ms	-	1個
64	DC入力	DC24	50～100mS未満	-	-	-	無し	コネクタ	-	40ピンコネクタ×2	プラス/マイナスコモン	0.1～70ms	対応	1個
32	DC入力	DC5	50～100mS未満	-	-	-	無し	コネクタ	-	40ピンコネクタ	プラス/マイナスコモン	1μs～70ms	-	1個
16	DC入力	DC5/12	50～100mS未満	-	-	-	無し	端子台	-	ネジ	プラス/マイナスコモン	0.2～70ms	-	1個
32	DC入力	DC5/12	50～100mS未満	-	-	-	無し	コネクタ	-	40ピンコネクタ	プラス/マイナスコモン	0.2～70ms	-	1個
64	DC入力	DC5/12	50～100mS未満	-	-	-	無し	コネクタ	-	40ピンコネクタ×2	プラス/マイナスコモン	0.2～70ms	-	1個
-	-	-	-	16	リレー接点出力	DC24/AC240	無し	端子台	12ms以下	ネジ	-	-	-	1個
-	-	-	-	16	リレー接点出力	DC24/AC240	無し	ヨーロッパ端子台	12ms以下	スプリングクランプ	-	-	-	1個
-	-	-	-	8	リレー接点出力	DC24/AC240	無し	端子台	12ms以下	ネジ	-	-	-	1個
-	-	-	-	16	トライアック出力	AC100～240	無し	端子台	1ms+0.5（サイクル以下）	ネジ	-	-	-	1個
-	-	-	-	16	トランジスタ/シンク出力	DC12～24	出力保護機能	端子台	1ms以下	ネジ	-	-	-	1個
-	-	-	-	16	トランジスタ/シンク出力	DC12～24	出力保護機能	ヨーロッパ端子台	1ms以下	スプリングクランプ	-	-	-	1個
-	-	-	-	16	トランジスタ/ソース出力	DC24	出力保護機能	端子台	1.5ms以下	ネジ	-	-	-	1個
-	-	-	-	16	トランジスタ/ソース出力	DC12～24	出力保護機能	端子台	1ms以下	ネジ	-	-	-	1個
-	-	-	-	16	トランジスタ/ソース出力	DC12～24	出力保護機能	ヨーロッパ端子台	1ms以下	スプリングクランプ	-	-	-	1個
-	-	-	-	32	トランジスタ/シンク出力	DC5～24	無し	コネクタ	1ms以下	40ピンコネクタ	-	-	-	1個
-	-	-	-	32	トランジスタ/シンク出力	DC12～24	出力保護機能	コネクタ	1ms以下	40ピンコネクタ	-	-	-	1個
-	-	-	-	32	トランジスタ/シンク出力	DC12～24	出力保護機能	ヨーロッパ端子台	1ms以下	スプリングクランプ	-	-	-	1個
-	-	-	-	32	トランジスタ/ソース出力	DC12～24	出力保護機能	コネクタ	1ms以下	40ピンコネクタ	-	-	-	1個
-	-	-	-	32	トランジスタ/ソース出力	DC12～24	出力保護機能	ヨーロッパ端子台	1ms以下	スプリングクランプ	-	-	-	1個
-	-	-	-	32	トランジスタ/ソース出力	DC5～24	無し	コネクタ	2μs以下	40ピンコネクタ	-	-	-	1個
-	-	-	-	64	トランジスタ/シンク出力	DC12～24	出力保護機能	コネクタ	1ms以下	40ピンコネクタ×2	-	-	対応	1個
-	-	-	-	64	トランジスタ/ソース出力	DC12～24	出力保護機能	コネクタ	1ms以下	40ピンコネクタ×2	-	-	-	1個
-	-	-	-	8（単一配線時）/4（二重配線時）	トランジスタ/ソース出力	DC24	出力保護機能	ヨーロッパ端子台	0.4ms以下	スプリングクランプ	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

38,000円 ( 41,800円 )	在庫品1日目当日出荷可能
17,600円 ( 19,360円 )	5日目
21,800円 ( 23,980円 )	5日目
17,800円 ( 19,580円 )	5日目
16,700円 ( 18,370円 )	5日目
19,900円 ( 21,890円 )	5日目
84,400円 ( 92,840円 )	5日目
22,900円 ( 25,190円 )	5日目
105,600円 ( 116,160円 )	5日目
22,900円 ( 25,190円 )	5日目
28,900円 ( 31,790円 )	5日目
32,900円 ( 36,190円 )	5日目
31,300円 ( 34,430円 )	5日目
43,900円 ( 48,290円 )	1日目
31,300円 ( 34,430円 )	5日目
17,900円 ( 19,690円 )	5日目
28,100円 ( 30,910円 )	5日目
47,900円 ( 52,690円 )	5日目
23,900円 ( 26,290円 )	1日目
24,900円 ( 27,390円 )	5日目
18,600円 ( 20,460円 )	5日目
27,900円 ( 30,690円 )	5日目
16,700円 ( 18,370円 )	5日目
18,900円 ( 20,790円 )	5日目
84,400円 ( 92,840円 )	5日目
22,900円 ( 25,190円 )	5日目
24,900円 ( 27,390円 )	5日目
35,200円 ( 38,720円 )	5日目
26,900円 ( 29,590円 )	5日目
32,900円 ( 36,190円 )	5日目
34,700円 ( 38,170円 )	5日目
39,100円 ( 43,010円 )	5日目
47,700円 ( 52,470円 )	5日目
45,900円 ( 50,490円 )	5日目
50,800円 ( 55,880円 )	5日目
114,400円 ( 125,840円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・制御システムの基本となるスイッチやセンサ、アクチュエータなど、ON/OFF信号を扱う各種機器とシーケンサ間のインタフェースです
・機能が強化されており1台のユニットで様々な用途に使用できるため、導入・保守コストの削減に貢献します
・配線のしやすさ、接続する機器の特性や点数など、用途に合わせて最適なユニットをお選びいただけます

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
出力ユニットとの簡単リレー配線！リレーターミナル「FA-TH」シリーズ
三菱電機エンジニアリング
PLC用コネクタ／端子台変換ユニット
三菱PLC用コネクタ/端子台変換ユニットで省配線・省工数！(ネジ式)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
