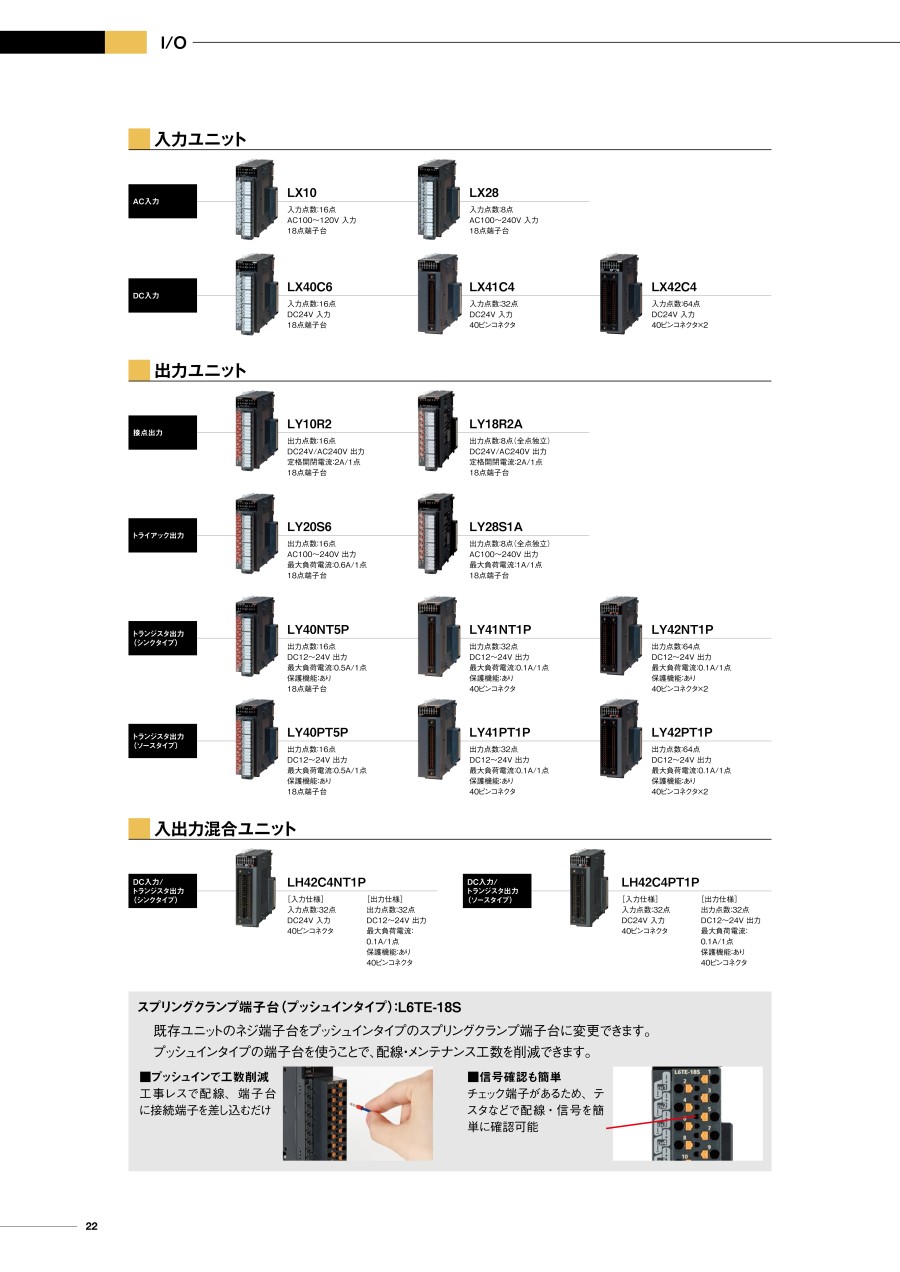

<h3 class="m-h3--wysiwyg">Lシリーズ DC入力／トランジスタ出力混合ユニット</h3><h4 class="m-h4--wysiwyg">LH42C4NT1P</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005982167/222005982167_001_20230801115858.jpg" alt="LH42C4NT1P イメージ"></div><p>LH42C4NT1P イメージ</p></div><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table"><colgroup><col style="width:15.686274509804%;"><col style="width:15.686274509804%;"><col style="width:68.627450980392%;"></colgroup><tbody><tr><th colspan="3" style="text-align: left;">入力仕様</th></tr><tr><th colspan="2" style="text-align: left;">入力形式</th><td style="text-align: left;">DC入力（プラスコモン／マイナスコモン共用タイプ）</td></tr><tr><th colspan="2" style="text-align: left;">入力点数</th><td style="text-align: left;">32点</td></tr><tr><th colspan="2" style="text-align: left;">定格入力電圧</th><td style="text-align: left;">DC24V（リップル率5%以内）（許容電圧範囲 DC20.4～28.8V）</td></tr><tr><th colspan="2" style="text-align: left;">定格入力電流</th><td style="text-align: left;">4.0mA TYP.（DC24V）</td></tr><tr><th colspan="2" style="text-align: left;">ON電圧／ON電流</th><td style="text-align: left;">DC19V以上／3mA以上</td></tr><tr><th colspan="2" style="text-align: left;">OFF電圧／OFF電流</th><td style="text-align: left;">DC9V以下／1.7mA以下</td></tr><tr><th colspan="2" style="text-align: left;">入力抵抗</th><td style="text-align: left;">5.7kΩ</td></tr><tr><th rowspan="2" style="text-align: left;">入力応答時間</th><th style="text-align: left;">OFF→ON</th><td style="text-align: left;">1ms／5ms／10ms／20ms／70ms以下</td></tr><tr><th style="text-align: left;">ON→OFF</th><td style="text-align: left;">1ms／5ms／10ms／20ms／70ms以下</td></tr><tr><th colspan="2" style="text-align: left;">入力コモン方式</th><td style="text-align: left;">32点 1コモン</td></tr><tr><th colspan="3" style="text-align: left;">出力仕様</th></tr><tr><th colspan="2" style="text-align: left;">出力形式</th><td style="text-align: left;">トランジスタ出力（シンクタイプ）</td></tr><tr><th colspan="2" style="text-align: left;">出力点数</th><td style="text-align: left;">32点</td></tr><tr><th colspan="2" style="text-align: left;">定格負荷電圧</th><td style="text-align: left;">DC10.2～28.8V</td></tr><tr><th colspan="2" style="text-align: left;">最大負荷電流</th><td style="text-align: left;">0.1A/1点，2A/1コモン</td></tr><tr><th colspan="2" style="text-align: left;">最大突入電流</th><td style="text-align: left;">過負荷保護機能による電流制限あり</td></tr><tr><th colspan="2" style="text-align: left;">OFF時漏洩電流</th><td style="text-align: left;">0.1mA以下</td></tr><tr><th colspan="2" style="text-align: left;">ON時最大電圧降下</th><td style="text-align: left;">DC0.1V（TYP.）0.1A，DC0.2V（MAX.）0.1A</td></tr><tr><th rowspan="2" style="text-align: left;">出力応答時間</th><th style="text-align: left;">OFF→ON</th><td style="text-align: left;">0.5ms以下</td></tr><tr><th style="text-align: left;">ON→OFF</th><td style="text-align: left;">1ms以下（定格負荷，抵抗負荷）</td></tr><tr><th colspan="2" style="text-align: left;">サージキラー</th><td style="text-align: left;">ツェナーダイオード</td></tr><tr><th colspan="2" style="text-align: left;">ヒューズ</th><td style="text-align: left;">なし</td></tr><tr><th rowspan="2" style="text-align: left;">保護機能</th><th style="text-align: left;">過熱保護機能</th><td style="text-align: left;">1点単位で動作</td></tr><tr><th style="text-align: left;">過負荷保護機能</th><td style="text-align: left;">過電流検出，過負荷保護時制限電流：1～3A/1点<br>1点単位で動作</td></tr><tr><th rowspan="2" style="text-align: left;">外部供給電源</th><th style="text-align: left;">電圧</th><td style="text-align: left;">DC12／24V（リップル率5%以内）（許容電圧範囲 DC10.2～28.8V）</td></tr><tr><th style="text-align: left;">電流</th><td style="text-align: left;">9mA（DC24V時）/1コモン</td></tr><tr><th colspan="2" style="text-align: left;">出力コモン方式</th><td style="text-align: left;">32点 1コモン</td></tr><tr><th colspan="3" style="text-align: left;">共通仕様</th></tr><tr><th colspan="2" style="text-align: left;">絶縁耐圧</th><td style="text-align: left;">AC510V 1分（標高2000m）</td></tr><tr><th colspan="2" style="text-align: left;">絶縁抵抗</th><td style="text-align: left;">絶縁抵抗計にて10MΩ以上</td></tr><tr><th colspan="2" style="text-align: left;">保護等級</th><td style="text-align: left;">IP2X</td></tr><tr><th rowspan="2" style="text-align: left;">外部配線接続方式</th><th style="text-align: left;">-</th><td style="text-align: left;">40ピンコネクタ×2</td></tr><tr><th style="text-align: left;">適合コネクタ</th><td style="text-align: left;">A6CON1，A6CON2，A6CON3，A6CON4（別売）</td></tr><tr><th colspan="2" style="text-align: left;">入出力占有点数</th><td style="text-align: left;">32点（I/O割付：入出力混合32点）</td></tr><tr><th colspan="2" style="text-align: left;">DC5V内部消費電流</th><td style="text-align: left;">160mA</td></tr><tr><th rowspan="3" style="text-align: left;">外形寸法</th><th style="text-align: left;">高さ（H）</th><td style="text-align: left;">90mm</td></tr><tr><th style="text-align: left;">幅（W）</th><td style="text-align: left;">28.5mm</td></tr><tr><th style="text-align: left;">奥行き（D）</th><td style="text-align: left;">95mm</td></tr><tr><th colspan="2" style="text-align: left;">質量</th><td style="text-align: left;">0.12kg</td></tr></tbody></table><div class="m-unit"></div><ul class="m-notesList"><li>※ 上記以外の型番につきましては、カタログを参照してください。</li></ul>
