AE コンパクトボックス

AE コンパクトボックス

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常単価(税別)
7,001円 ~ 103,719円
税込価格
7,701円 ~ 114,091円

AEコンパクトボックスはファクトリーオートメーションの分野であらゆる装置や機械...

詳細情報を確認する

(i)ご注意

  • 【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 下記商品は、ドアの開き勝手変更、アクセサリ品のグランドプレート変更が不可となります。ご注意ください。
    ・ドアの開き勝手変更不可 : 型番 1032500 /1035500 /1100500 /1130500 /1110500 /1213500 /1114500
    ・グランドプレート変更不可 : 型番 1033500 /1034500
  • ※原産国は、現在のドイツから、今後はインドに順次変更となります。
    在庫状況と出荷のタイミングによっては、2つの原産国の製品が混在となる可能性がございます。
    予めご了承ください。

型番

未確定35件の候補があります

Loading...

商品仕様





AE コンパクトボックスの特長

AE コンパクトボックスの特長

AE コンパクトボックスの特長

  • 1.ハウジング表面の三重処理による、最適な腐食防止
  • 2.切れ目なく塗布されているPU(ポリウレタン)発泡パッキンによる、永続的な高い保護等級
  • 3.複数回の折り曲げが施されているハウジング保護溝(開口部)による、最適な保護およびドア開閉時のほこりや水の侵入防止
  • 4.リアパネルにある、ウォールアングルあるいは壁面への直接取り付け用の穴による、容易な壁面取り付け
  • 5.セルフアセンブリー用鋼板製グランドプレート代用として使用可能な打ち抜き穴付きプレートによる、ケーブル引き込み時のマックス フレキシビリティー
  • 6.内装用レールによる、自在な奥行き方向の実装
  • 7.1枚ドアボックスの場合は、機械加工なしに迅速なドアヒンジ位置(ドア開閉方向)の変更が可能
  • 8.ドア内側の穴付きフランジによる、サポートレールやケーブルダクトホルダーのようなアクセサリのクイックアセンブリー
アース

アース

  • アースボルトは、本体の手が簡単に届く位置にある。
  • ドアアースは、穴付きドアフランジを介して取る。
  • 異なる断面積や長さのアースストラップがアクセサリとして用意されている。
ハウジング保護溝

ハウジング保護溝

  • パッキンに湿気が長くあたっていることがないように、水を適切に流す。
  • 開口部周囲に保護溝を形成するハウジングの折り曲げは、ドアが開いている時のほこりや汚れの侵入を防ぐ。
  • 複数回の折り曲げが施されている保護溝は、ハウジング開口をマックスにした場合も高い剛性を保証。
  • 高品質の PU(ポリウレタン)発泡パッキンをも保護する。
グランドプレート

グランドプレート

  • 鋼板製のグランドプレートは、加工を容易にするために、単体で同梱。
  • 接触エレメントによる自動等電位化。
  • 簡単かつ迅速なケーブル引き込みを可能にする金属製やプラスチック製の打ち抜き穴付きグランドプレートとの交換も可能。

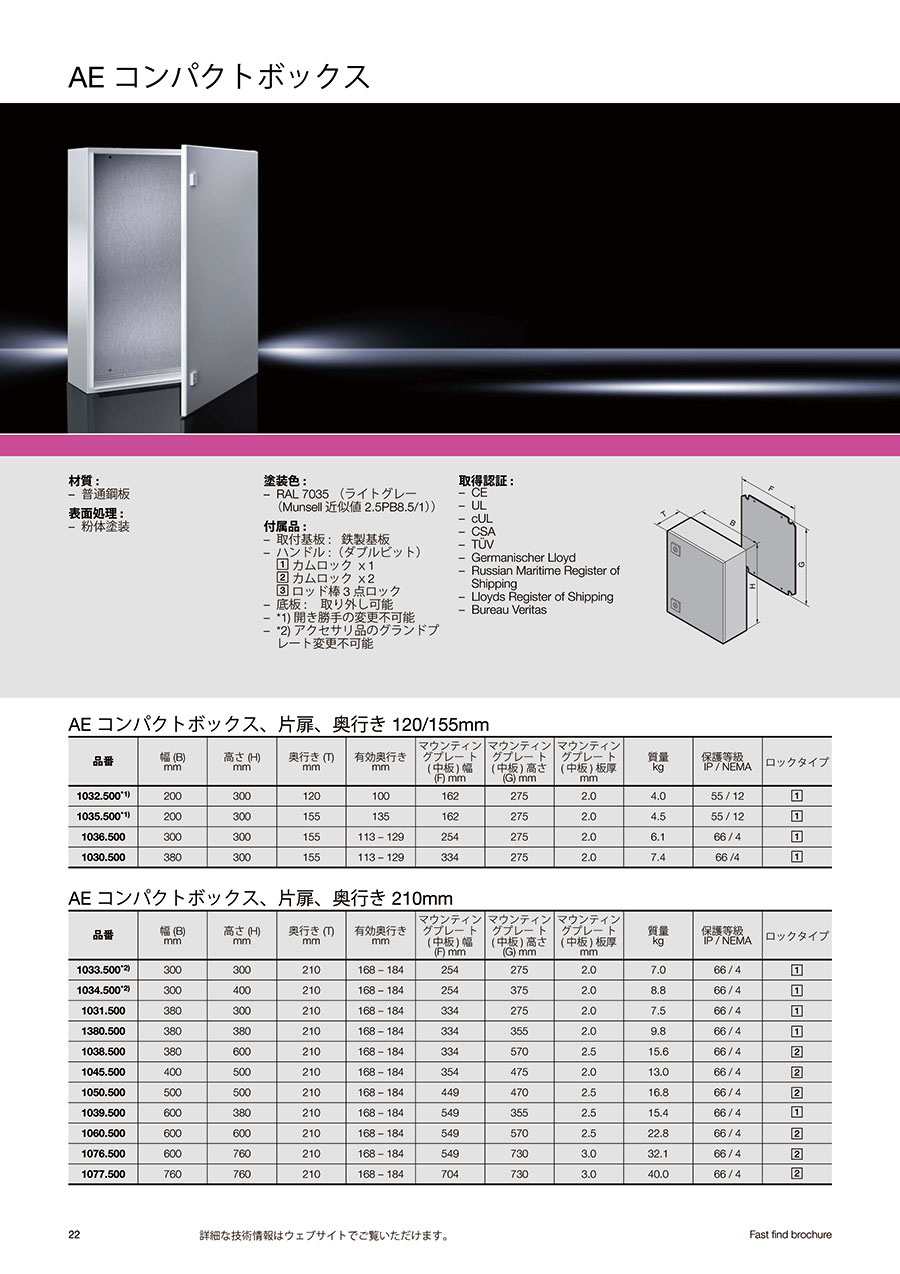

AE コンパクトボックスの仕様

外形図

外形図

  • 材質:普通鋼板
  • 表面処理:粉体塗装
  • 塗装色:RAL 7035(ライトグレー(Munsell 近似値 2.5PB8.5/1))

取得認証

  • UL
  • cUL
  • CSA
  • TUV(テュフ)
  • Germanischer Lloyd
  • Russian Maritime Register of Shipping
  • Lloyds Register of Shipping
  • Bureau Veritas

片扉、奥行き 120/155mm

品番幅(B)
mm
高さ(H)
mm
奥行き(T)
mm
有効奥行き
mm
マウンティングプレート
(中板)幅(F)
mm
マウンティングプレート
(中板)高さ(G)
mm
マウンティングプレート(中板)板厚
mm
質量
kg
保護等級
IP/NEMA
ロックタイプ
1032.500*1)2003001201001622752.04.055/121
1035.500*1)2003001551351622752.04.555/121
1036.500300300155113-1292542752.06.166/41
1030.500380300155113-1293342752.07.466/41

*1)開き勝手の変更不可能
・ロックタイプ 1:カムロック×1

片扉、奥行き 210mm

品番幅(B)
mm
高さ(H)
mm
奥行き(T)
mm
有効奥行き
mm
マウンティングプレート
(中板)幅(F)
mm
マウンティングプレート
(中板)高さ(G)
mm
マウンティングプレート
(中板)板厚
mm
質量
kg
保護等級
IP/NEMA
ロックタイプ
1033.500*2)300300210168-1842542752.07.066/41
1034.500*2)300400210168-1842543752.08.866/41
1031.500380300210168-1843342752.07.566/41
1380.500380380210168-1843343552.09.866/41
1038.500380600210168-1843345702.515.666/42
1045.500400500210168-1843544752.013.066/42
1050.500500500210168-1844494702.516.866/42
1039.500600380210168-1845493552.515.466/41
1060.500600600210168-1845495702.522.866/42
1076.500600760210168-1845497303.032.166/42
1077.500760760210168-1847047303.040.066/42

*2)アクセサリ品のグランドプレート変更不可能
・ロックタイプ 1:カムロック×1
・ロックタイプ 2:カムロック×2

※上記以外の型番についてはカタログをご参照ください。

開発秘話



AEコンパクトボックスは、1961年のリタール創業以来、脈々と受け継がれている主力製品の1つです。当事、独フォルクスワーゲンの自動車工場では製造装置のトラブルに起因する工場ラインの停止が発生しており、その原因の1つが、制御盤の不具合によるものでした。制御盤を格納するボックスの工作精度や密閉度が低く、隙間から埃や湿気が入り込み、電子機器に影響を及ぼしていました。この問題を回避すべく、ルドルフ・ロー(リタール創業者)がフォルクスワーゲン社の設備担当より依頼を受け、設計/製作したのがAEコンパクトボックスです。次代を先取りした優れた設計思想、高い工作精度とIP66(片扉)の密閉度、安定した品質により瞬く間に標準採用され、以降様々な産業分野で愛用されています。

型番リスト

型番
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
  • 注文停止中
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
9,654( 10,619円 )

31日目

10,768( 11,845円 )

在庫品1日目

当日出荷可能

7,001( 7,701円 )

-

11,304( 12,434円 )

3日目

11,603( 12,763円 )

在庫品1日目

当日出荷可能

8,349( 9,184円 )

-

11,557( 12,713円 )

-

58,557( 64,413円 )

-

10,769( 11,846円 )

-

13,161( 14,477円 )

3日目

12,556( 13,812円 )

在庫品1日目

当日出荷可能

13,013( 14,314円 )

在庫品1日目

当日出荷可能

53,462( 58,808円 )

2日目

61,744( 67,918円 )

30日目

51,629( 56,792円 )

-

58,302( 64,132円 )

2日目

17,596( 19,356円 )

-

65,769( 72,346円 )

2日目

55,974( 61,571円 )

2日目

60,183( 66,201円 )

30日目

63,230( 69,553円 )

2日目

76,579( 84,237円 )

30日目

84,256( 92,682円 )

30日目

103,719( 114,091円 )

-

79,271( 87,198円 )

-

73,578( 80,936円 )

-

89,840( 98,824円 )

-

72,002( 79,202円 )

-

80,161( 88,177円 )

2日目

25,367( 27,904円 )

30日目

26,759( 29,435円 )

-

23,724( 26,096円 )

2日目

58,292( 64,121円 )

2日目

66,101( 72,711円 )

19日目

10,815( 11,897円 )

3日目

型番
外形寸法W 横(幅)(mm)
外形寸法H 縦(高さ)(mm)
外形寸法D 奥行(厚み)(mm)
保護機能(耐環境性)
板厚(中板)(mm)
代表規格
ドア形式
ロックタイプ
有効奥行き(mm)
中板寸法 幅×高さ×厚み(mm)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
380
300
155
IP66
2
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
113~129
334×275×2
10

1個

9,654( 10,619円 )

31日目

380
300
210
IP66
2
UL / CSA(cUL) / TUV
片扉
カムロック×1
168~184
334×275×2
-

1個

10,768( 11,845円 )

在庫品1日目

当日出荷可能

  • 注文停止中
200
300
120
IP66
2
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
100
162×275×2
10

1個

7,001( 7,701円 )

-

300
300
210
IP66
2
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
168~184
254×275×2
10

1個

11,304( 12,434円 )

3日目

300
400
210
IP66
2
UL / CSA(cUL) / TUV
片扉
カムロック×1
168~184
254×375×2
-

1個

11,603( 12,763円 )

在庫品1日目

当日出荷可能

  • 注文停止中
200
300
155
IP66
2
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
135
162×275×2
10

1個

8,349( 9,184円 )

-

  • 注文停止中
300
300
155
IP66
2
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
113~129
254×275×2
10

1個

11,557( 12,713円 )

-

  • 注文停止中
400
800
300
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
258~274
349×770×3
10

1個

58,557( 64,413円 )

-

  • 注文停止中
380
600
210
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
168~184
334×570×2.5
10

1個

10,769( 11,846円 )

-

600
380
210
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
168~184
549×355×2.5
10

1個

13,161( 14,477円 )

3日目

400
500
210
IP66
2
UL / CSA(cUL) / TUV
片扉
カムロック×2
168~184
354×475×2
-

1個

12,556( 13,812円 )

在庫品1日目

当日出荷可能

500
500
210
IP66
2.5
UL / CSA(cUL) / TUV
片扉
カムロック×2
168~184
449×470×2.5
-

1個

13,013( 14,314円 )

在庫品1日目

当日出荷可能

600
600
250
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
208~224
549×570×2.5
10

1個

53,462( 58,808円 )

2日目

800
600
300
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
258~274
749×570×2.5
10

1個

61,744( 67,918円 )

30日目

  • 注文停止中
500
700
250
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
208~224
449×670×2.5
10

1個

51,629( 56,792円 )

-

600
800
250
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
208~224
549×770×3
10

1個

58,302( 64,132円 )

2日目

  • 注文停止中
600
600
210
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
168~184
549×570×2.5
10

1個

17,596( 19,356円 )

-

760
760
300
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
258~274
704×730×3
10

1個

65,769( 72,346円 )

2日目

600
760
210
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
168~184
549×730×3
10

1個

55,974( 61,571円 )

2日目

760
760
210
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
168~184
704×730×3
10

1個

60,183( 66,201円 )

30日目

600
1000
250
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
208~224
539×955×3
10

1個

63,230( 69,553円 )

2日目

1000
760
210
IP55
3
CE / UL / CSA(cUL) / TUV
両扉
カムロック×2
168~184
944×730×3
10

1個

76,579( 84,237円 )

30日目

1000
1000
300
IP55
3
CE / UL / CSA(cUL) / TUV
両扉
カムロック×2
258~274
939×955×3
10

1個

84,256( 92,682円 )

30日目

  • 注文停止中
1000
1400
300
IP55
3
CE / UL / CSA(cUL) / TUV
両扉
ロッド棒3点ロック
264
940×1355×3
10

1個

103,719( 114,091円 )

-

  • 注文停止中
1000
760
300
IP55
3
CE / UL / CSA(cUL) / TUV
両扉
カムロック×2
258~274
944×730×3
10

1個

79,271( 87,198円 )

-

  • 注文停止中
800
1000
300
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
258~274
739×955×3
10

1個

73,578( 80,936円 )

-

  • 注文停止中
1000
1200
300
IP55
3
CE / UL / CSA(cUL) / TUV
両扉
ロッド棒3点ロック
264
940×1155×3
10

1個

89,840( 98,824円 )

-

  • 注文停止中
600
1200
300
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
ロッド棒3点ロック
264
540×1155×3
10

1個

72,002( 79,202円 )

-

800
1200
300
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
ロッド棒3点ロック
264
740×1155×3
10

1個

80,161( 88,177円 )

2日目

380
600
350
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
308~324
334×570×2.5
10

1個

25,367( 27,904円 )

30日目

  • 注文停止中
600
380
350
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
308~324
549×355×2.5
10

1個

26,759( 29,435円 )

-

500
500
300
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
258~274
449×470×2.5
10

1個

23,724( 26,096円 )

2日目

600
600
350
IP66
2.5
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
308~324
549×570×2.5
10

1個

58,292( 64,121円 )

2日目

600
760
350
IP66
3
CE / UL / CSA(cUL) / TUV
片扉
カムロック×2
308~324
549×730×3
10

1個

66,101( 72,711円 )

19日目

380
380
210
IP66
2
CE / UL / CSA(cUL) / TUV
片扉
カムロック×1
168~184
334×355×2
10

1個

10,815( 11,897円 )

3日目

Loading...

詳細情報

基本情報

AEコンパクトボックスはファクトリーオートメーションの分野であらゆる装置や機械の制御盤や操作盤に使用できるコンパクトボックスです。
UL や CSA など国際規格を取得しております。また片開きでIP66、両開きでもIP55 の保護等級に対応しています。
【特長】
・ハウジング表面の三重処理による、最適な腐食防止。
・切れ目なく塗布されているPU(ポリウレタン)発泡パッキンによる、永続的な高い保護等級。
・複数回の折り曲げが施されているハウジング保護溝( 開口部) による最適な保護およびドア開閉時のほこりや水の侵入防止。
・リアパネルにある、ウォールアングルあるいは壁面への直接取り付け用の穴による、容易な壁面取り付け。
・セルフアセンブリー用鋼板製グランドプレート代用として使用可能な打ち抜き穴付きプレートによる、 ケーブル引き込み時のマックス フレキシビリティー。
・内装用レールによる、自在な奥行き方向の実装。
・1枚ドアボックスの場合は、機械加工なしに迅速なドアヒンジ位置( ドア開閉方向) の変更が可能。
・ドア内側の穴付きフランジによる、サポートレールやケーブルダクトホルダーのようなアクセサリのクイックアセンブリー。

(i)ご注意

  • 【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 下記商品は、ドアの開き勝手変更、アクセサリ品のグランドプレート変更が不可となります。ご注意ください。
    ・ドアの開き勝手変更不可 : 型番 1032500 /1035500 /1100500 /1130500 /1110500 /1213500 /1114500
    ・グランドプレート変更不可 : 型番 1033500 /1034500
  • ※原産国は、現在のドイツから、今後はインドに順次変更となります。
    在庫状況と出荷のタイミングによっては、2つの原産国の製品が混在となる可能性がございます。
    予めご了承ください。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

AE コンパクトボックス

AE コンパクトボックス

    コントロールボックス Tシリーズ

    コントロールボックス Tシリーズ

      KL ターミナルボックス

      KL ターミナルボックス

        コントロールボックス CXシリーズ

        コントロールボックス CXシリーズ

          ターミナルボックス TABシリーズ

          ターミナルボックス TABシリーズ

            EB形コントロールボックス

            EB形コントロールボックス

              防水・防塵ステンレスボックス SLBシリーズ

              防水・防塵ステンレスボックス SLBシリーズ

                CN形ボックス(防水・防塵構造)

                CN形ボックス(防水・防塵構造)

                  丸型露出ボックス

                  丸型露出ボックス

                    【穴加工対応】ステンレスSRC形ボックス

                    【穴加工対応】ステンレスSRC形ボックス

                      SSB型防水・防塵ステンレスボックス

                      SSB型防水・防塵ステンレスボックス

                        CCT型 ターミナルボックス

                        CCT型 ターミナルボックス

                          【穴加工対応】CL形ボックス(防水・防塵構造)

                          【穴加工対応】CL形ボックス(防水・防塵構造)

                            メーカー リタール 摂津金属工業 リタール 河村電器産業 河村電器産業 日東工業 タカチ電機工業 日東工業 外山電気 日東工業 タカチ電機工業 内外電機 日東工業
                            通常価格 7,001円 4,135円 4,928円 4,109円 3,486円 8,454円 19,090円 6,594円 2,107円 18,544円 16,050円 4,697円 6,277円
                            通常出荷日 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 5日目   3日目   在庫品1日目~   当日出荷可能 5日目   在庫品1日目~   当日出荷可能
                            用途 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継 制御・中継
                            材質 ステンレス ステンレス ステンレス
                            穴加工対応 非対応 非対応 非対応 非対応 非対応 非対応 特注のみ対応 非対応 非対応 Web設計対応 特注のみ対応 非対応 Web設計対応
                            開閉形状 その他開閉形状 パチン錠 ネジ止め ハンドル ネジ止め その他開閉形状 ネジ止め ネジ止め 扉なし ハンドル ネジ止め ネジ止め サイドハンドル
                            基板・中板 鉄製 鉄製 鉄製 鉄製 鉄製 木製 鉄製 鉄製

                            AE コンパクトボックスのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問(FAQ)

                            Q 【塗装】
                            ・膜厚
                            塗装の膜厚の規定はありますか?
                            A
                            【塗装】
                            ・膜厚
                            膜厚は規定しておりません。
                            塗装品質は膜厚によってではなく、塗膜に対する各種試験をクリアすることによって保証しております。
                            試験の種類につきましては、「試験規格」をご覧ください。
                            Q ・色番号
                            塗装色はどんな色でしょうか?
                            A
                            ・色番号
                            標準塗装色は、RAL7035(ライトグレー)です。
                            RAL(RALカラー)とは、ドイツの標準色票(カラーチャート)です。
                            実際は、オフホワイトに近い、かなり明るめのライトグレーになります。
                            Q ・つや
                            塗装のつやはどの程度ですか?
                            A
                            つや
                            つやに関する規定はありません。
                            専用のつや有り塗料で塗装していますが、レザートーン(テクスチャー)仕上げのため、実際には半つや程度に見えます。
                            Q ・試験規格
                            塗装はどのような試験を実施していますか?
                            A
                            ・試験規格
                            以下の試験をタイプテストで行っています。
                            DINENISO1520準拠のエリクセン強度
                            DINENISO2815準拠のブッフホルツ強度
                            DINENISO2409準拠のクロスカット強度
                            DINENISO9227NSS準拠の塩水噴霧試験
                            DINENISO6270-2CH準拠の凝縮水試験
                            DINENISO6270-2AHT準拠の凝縮水試験
                            Q 【使用環境】
                            ・温度
                            使用温度範囲を教えてください。
                            A
                            【使用環境】
                            温度
                            -20~+80℃です。
                            Q ・湿度
                            使用湿度範囲を教えてください。
                            A
                            ・湿度
                            85%以下(ただし結露無きこと)です。
                            Q ・設置場所
                            屋外設置は可能でしょうか?
                            A
                            ・設置場所
                            屋内専用です。
                            ただし、設置環境と追加アクセサリによっては、屋外でも使用可能な場合があります。
                            お問い合わせください。

                            その他のよくあるご質問(4件)を見る 閉じる

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
