ワンタッチコネクター WFRシリーズ（レバー操作タイプ）【15～100個入り】
- 通常単価(税別)
- 3,800円～7,505円
- 税込単価
- 4,180円～8,256円
【特長】・ケージクランプ（R）スプリング方式採用・透明ハウジングで安心・安全・単線、IV7本より線、可...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 屋内配線の電気工事には電気工事士の資格が必要です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

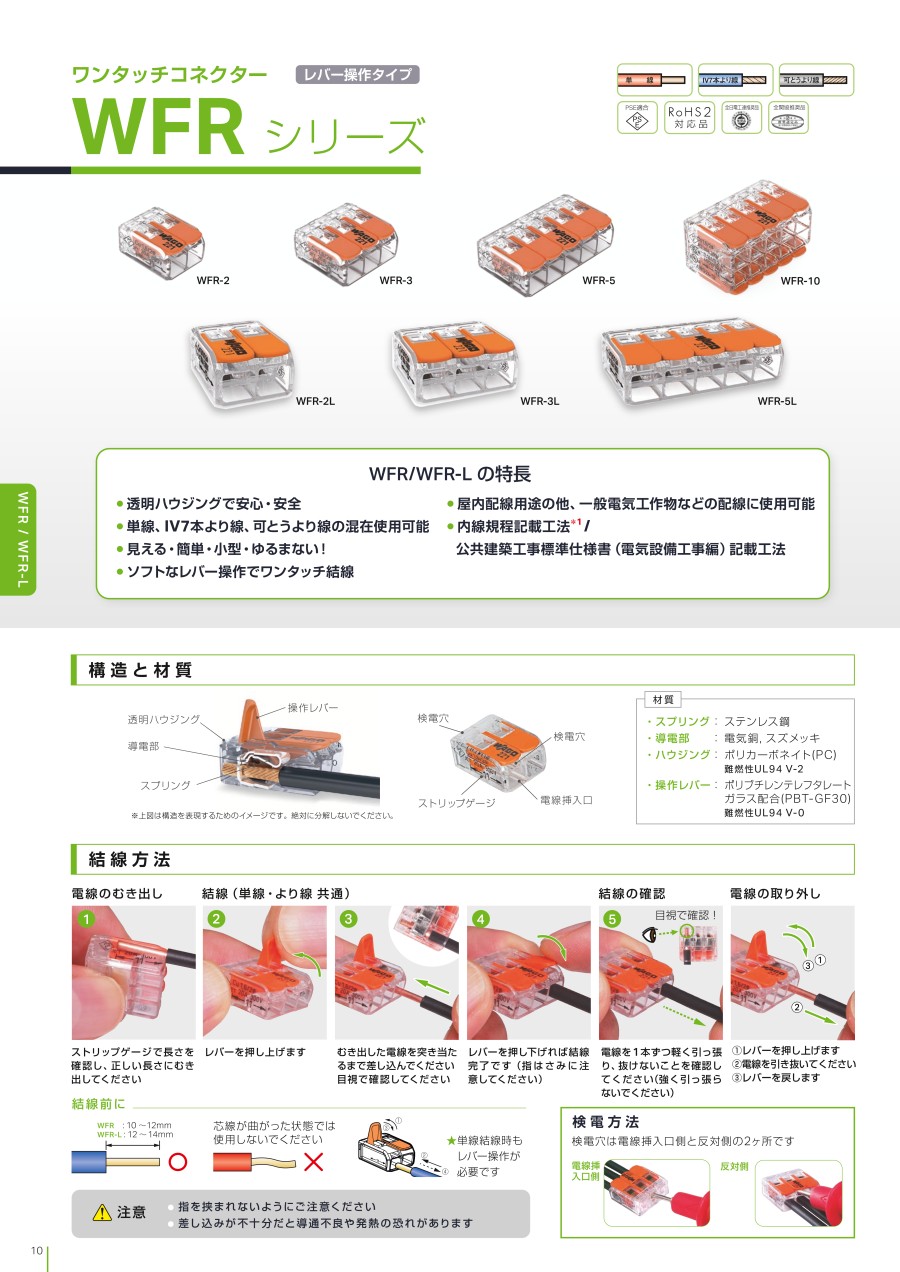

ワンタッチコネクター WFRシリーズ（レバー操作タイプ）の詳細
WFR-2 イメージ図
WFR-3 イメージ図
WFR-5 イメージ図
WFR-10 イメージ図
WFR-S4 イメージ図
- スプリング：ステンレス鋼
- 導電部：電気銅、スズメッキ
- ハウジング：ポリカーボネイト（PC）難燃性UL94 V-2
- 操作レバー：ポリブチレンテレフタレート ガラス配合（PBT-GF30）難燃性UL94 V-0
| 型番 | 電線数 | 定格 | 適用電線 | むき出し | 最大 | ||
|---|---|---|---|---|---|---|---|
| JIS適合*1 | PSE適合 | JIS適合 | PSE適合 | 長さ | 被覆外径 | ||
| WFR-2 | 2本 | 32A、450V | 20A、300V | 単線（銅）Φ0.5～Φ2.0mm IV7本より線0.2～3.5*2mm2 可とうより線0.14*3～4.0*2mm2 | 単線（銅）Φ1.6、Φ2.0mm | 10～12mm | Φ4.0mm |
| WFR-3 | 3本 | ||||||
| WFR-5 | 5本 | ||||||
| WFR-10 | 10本 | ||||||
| WFR-S4 ストレートタイプ | 2本 | ||||||
*1. JIS C 2814-2-2 に適合。
*2. 電線の種類、使用条件によりご使用できない場合があります。
*3. WFR-S4は0.2mm2。
ワンタッチコネクター WFRシリーズ（レバー操作タイプ）の寸法
（単位：mm）
WFR-2 寸法図
WFR-3 寸法図
WFR-5 寸法図
WFR-10 寸法図
WFR-S4 寸法図
詳細情報
基本情報
【特長】
・ケージクランプ（R）スプリング方式採用
・透明ハウジングで安心・安全
・単線、IV7本より線、可とうより線の混在使用OK
・ソフトなレバー操作でワンタッチ結線
・PSEマーク適合製品！
【用途】
・内部導体で一体接続、中継・分岐・コモン用途に最適
・屋内配線用途の他、一般電気工作物などでの配線に使用OK
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 屋内配線の電気工事には電気工事士の資格が必要です。
