富士電機機器制御

G-TWIN Λ BWシリーズ配線用遮断器（低容量）

カタログ

通常単価(税別): 6,134円～20,041円

税込単価: 6,747円～22,045円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

【特長】・機械装置・制御盤の小形化、グローバル化に対応した小形・高性能な32AF～63AFのG-TWI...

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ON/OFFレバーが動かない状態（トリップ状態）の場合は、ハンドルをOFF側一杯に動かすことにより
再びON操作が可能な状態となります。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

アンペアフレーム

(AF)

極数

定格遮断容量　AC400Vの時

(kA)

定格遮断容量　DC250Vの時

(kA)

定格電流

(A)

代表規格

寸法　高さ

(mm)

寸法　幅

(mm)

寸法　奥行

(mm)

機種区分

補助スイッチ

警報スイッチ

付属装置引出し方式

定格遮断容量　AC230Vの時

(kA)

機種区分(用途)

最小発注数量

32AF	2	5	-	5	PSE / CE / TUV / CCC	100	36	90	汎用形	無	無	リード線式	7.5	幅が狭い配線用	1個
32AF	2	5	-	10	PSE / TUV / CCC	100	36	90	汎用形	無	無	リード線式	7.5	一般配線用	1個
32AF	2	5	-	15	PSE / TUV / CCC	100	36	90	汎用形	無	無	リード線式	7.5	一般配線用	1個
32AF	2	5	-	20	PSE / CE / TUV / CCC	100	36	90	汎用形	無	無	リード線式	7.5	幅が狭い配線用	1個
32AF	2	5	-	30	PSE / CE / TUV / CCC	100	36	90	汎用形	無	無	リード線式	7.5	一般配線用	1個
32AF	3	5	-	10	PSE / CE / TUV / CCC	100	54	90	汎用形	無	無	リード線式	7.5	一般配線用	1個
32AF	3	5	-	15	PSE / CE / TUV / CCC	100	54	90	汎用形	無	無	リード線式	7.5	一般配線用	1個
32AF	3	5	-	20	PSE / CE / TUV / CCC	100	54	90	汎用形	無	無	リード線式	7.5	一般配線用	1個
50AF	2	1.5	-	10	PSE / CE / TUV / CCC	100	50	84	経済形	無	無	リード線式	2.5	一般配線用	1個
50AF	2	1.5	-	50	PSE / CE / TUV / CCC	100	50	84	経済形	無	無	リード線式	2.5	一般配線用	1個
50AF	3	1.5	-	20	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	2.5	一般配線用	1個
50AF	3	1.5	-	30	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	2.5	一般配線用	1個
50AF	3	1.5	-	40	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	2.5	一般配線用	1個
50AF	3	2.5	2.5	10	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	5	一般配線用	1個
50AF	3	2.5	2.5	15	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	5	一般配線用	1個
50AF	3	2.5	2.5	30	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	5	一般配線用	1個
50AF	3	2.5	2.5	40	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	5	一般配線用	1個
50AF	3	2.5	2.5	50	PSE / CE / TUV / CCC	100	75	84	経済形	無	無	リード線式	5	一般配線用	1個
50AF	2	5	-	20	PSE / CE / TUV / CCC	100	36	90	経済形	無	無	リード線式	7.5	一般配線用	1個
50AF	2	10	-	30	PSE / CE / UL / CUL / TUV / CCC / CSA	120	50	84	汎用高性能形	無	無	リード線式	14	一般配線用	1個
50AF	2	10	-	3	PSE / CE / UL / CUL / TUV / CCC / CSA	120	36	90	高性能形（UL登録品）	無	無	リード線式	15	UL登録品	1個
50AF	2	10	-	10	PSE / UL / CUL / TUV / CCC / CSA	120	36	90	高性能形（UL登録品）	無	無	リード線式	15	UL登録品	1個
50AF	3	10	-	40	PSE / CE / UL / CUL / TUV / CCC / CSA	120	54	90	高性能形（UL登録品）	無	無	リード線式	15	UL登録品	1個
50AF	3	7.5	5	15	PSE / CE / TUV / CCC	100	75	84	汎用形	無	無	リード線式	10	一般配線用	1個
63AF	3	5	-	60	PSE / CE / TUV / CCC	100	54	90	経済形	無	無	リード線式	7.5	一般配線用	1個

通常単価(税別) (税込単価)	通常出荷日

6,290円 ( 6,919円 )	在庫品1日目当日出荷可能
6,528円 ( 7,181円 )	在庫品1日目当日出荷可能
6,528円 ( 7,181円 )	在庫品1日目当日出荷可能
6,290円 ( 6,919円 )	在庫品1日目当日出荷可能
6,134円 ( 6,747円 )	在庫品1日目当日出荷可能
8,279円 ( 9,107円 )	在庫品1日目当日出荷可能
8,279円 ( 9,107円 )	19日目
8,279円 ( 9,107円 )	19日目
8,320円 ( 9,152円 )	19日目
8,320円 ( 9,152円 )	19日目
10,853円 ( 11,938円 )	19日目
10,853円 ( 11,938円 )	19日目
9,768円 ( 10,745円 )	19日目
11,428円 ( 12,571円 )	在庫品1日目当日出荷可能
11,428円 ( 12,571円 )	在庫品1日目当日出荷可能
11,428円 ( 12,571円 )	19日目
11,429円 ( 12,572円 )	在庫品1日目当日出荷可能
11,429円 ( 12,572円 )	在庫品1日目当日出荷可能
8,400円 ( 9,240円 )	19日目
17,049円 ( 18,754円 )	在庫品1日目当日出荷可能
16,237円 ( 17,861円 )	在庫品1日目当日出荷可能
17,241円 ( 18,965円 )	在庫品1日目当日出荷可能
20,041円 ( 22,045円 )	19日目
12,417円 ( 13,659円 )	19日目
11,233円 ( 12,356円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・機械装置・制御盤の小形化、グローバル化に対応した小形・高性能な32AF～63AFのG-TWIN（ラムダ）BWシリーズ！
・G-TWIN （ラムダ）EWシリーズ漏電遮断器と同一サイズ

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ON/OFFレバーが動かない状態（トリップ状態）の場合は、ハンドルをOFF側一杯に動かすことにより
再びON操作が可能な状態となります。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

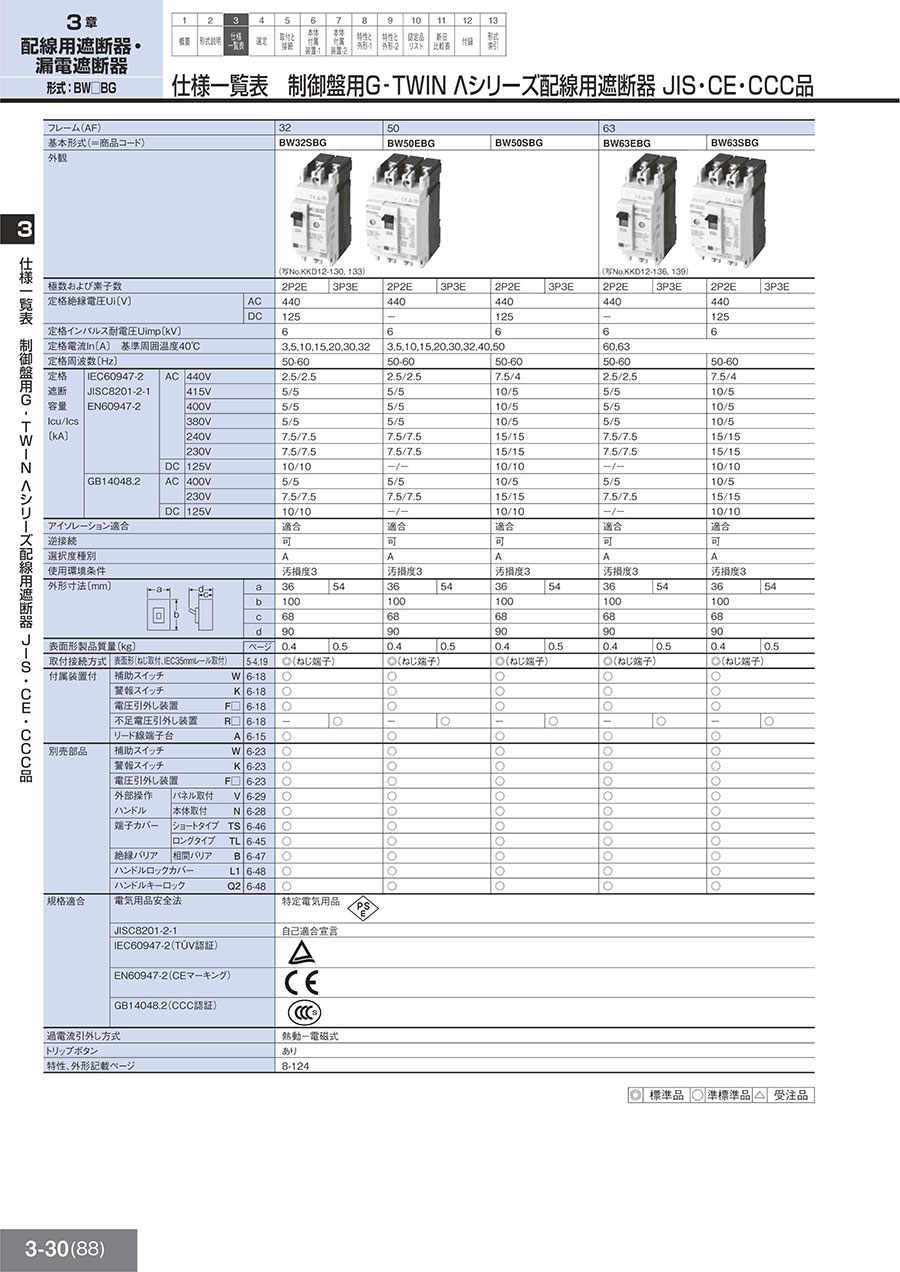

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
