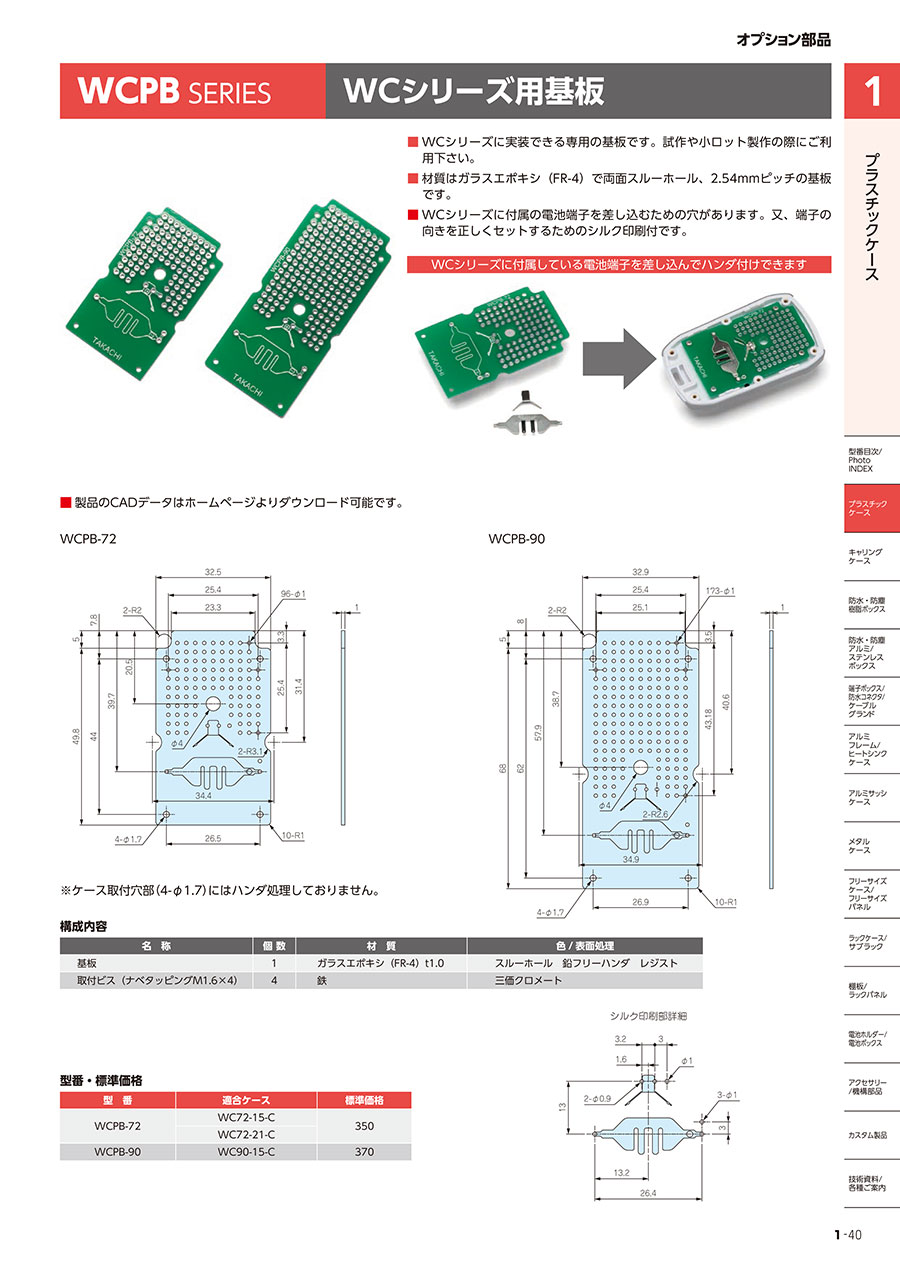

<h3 class="m-h3--wysiwyg">WCPB型WCシリーズ用基板の外形図と仕様について</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005902361/222005902361_001_20230801115858.jpg" alt="WCPB型WCシリーズ用基板（型番：WCPB-72）の寸法図"></div><p>WCPB型WCシリーズ用基板（型番：WCPB-72）の寸法図</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005902361/222005902361_002_20230801115858.jpg" alt="型番：WCPB-90"></div><p>型番：WCPB-90</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width:18.604651162791%;"><col style="width:34.883720930233%;"><col style="width:46.511627906977%;"></colgroup><thead><tr><th style="text-align: center;">名称</th><th style="text-align: center;">材質</th><th style="text-align: center;">色／表面処理</th></tr></thead><tbody><tr><th style="text-align: left;">基板</th><td style="text-align: left;">ガラスエポキシ （FR-4） t1.0</td><td style="text-align: left;">スルーホール 鉛フリーハンダ レジスト</td></tr><tr><th style="text-align: left;">取付ビス</th><td style="text-align: left;">鉄 M1.6タッピング</td><td style="text-align: left;">三価クロメート</td></tr></tbody></table><p class="u-fs-M">構成内容</p></div><div class="m-cols__1of2"><table class="m-table"><colgroup><col style="width:50%;"><col style="width:50%;"></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">適合ケース</th></tr></thead><tbody><tr><th style="text-align: center;">WCPB-72</th><td style="text-align: center;">WC72-15-C</td></tr><tr><th style="text-align: center;">WCPB-90</th><td style="text-align: center;">WC90-15-C</td></tr></tbody></table><p class="u-fs-M">型番</p></div></div></div><h3 class="m-h3--wysiwyg">この商品の特長について</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005902361/222005902361_003_20230801115858.jpg" alt="WCシリーズに付属している電池端子を差し込んでハンダ付けができる。"></div><p>WCシリーズに付属している電池端子を差し込んでハンダ付けができる。</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005902361/222005902361_004_20230801115858.jpg" alt="シルク印刷部詳細図。"></div><p>シルク印刷部詳細図。</p></div></div></div></div>
