ヒートシンクアルミケース EXHシリーズ
- 通常単価(税別)
- 3,160円～36,844円
- 税込単価
- 3,476円～40,528円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
【特長】・上面がヒートシンク形状で、効率良く放熱が出来る形状の熱対策アルミケースです・全64サイズ、色...
詳細を確認- 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が128型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
上面がヒートシンク形状のアルミケース
全64サイズ、色仕様は2タイプの組み合わせにより選択可能。
この商品の外形図
下記図面は代表共通図です。
※c＝カバー長さ
EXH8-□：六角穴付皿M2.5×8×8本
EXH11-□、14-□：六角穴付皿M3×8×8本
EXH19-□：六角穴付皿M4×10×8本
EXH23-□、29-□：六角穴付皿M5×10×8本
六角レンチ
この商品の規格表
EXHシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。
| 型番 | 外形寸法 | 有効寸法（内部） | ※熱抵抗値 （℃/W） | ||||
|---|---|---|---|---|---|---|---|
| W | H | D | a | b | c | ||
| EXH8-3-6□□ | 80.6 | 30.7 | 60 | 66 | 15 | 56 | 7.32 |
| EXH8-3-9□□ | 80.6 | 30.7 | 90 | 66 | 15 | 86 | 5.65 |
| EXH8-3-12□□ | 80.6 | 30.7 | 120 | 66 | 15 | 116 | 4.72 |
| EXH8-4-6□□ | 80.6 | 40.7 | 60 | 66 | 25 | 56 | 7.32 |
| EXH8-4-9□□ | 80.6 | 40.7 | 90 | 66 | 25 | 86 | 5.65 |
| EXH8-4-12□□ | 80.6 | 40.7 | 120 | 66 | 25 | 116 | 4.72 |
| EXH8-6-6□□ | 80.6 | 55.7 | 60 | 66 | 40 | 56 | 7.32 |
| EXH8-6-9□□ | 80.6 | 55.7 | 90 | 66 | 40 | 86 | 5.65 |
| EXH8-6-12□□ | 80.6 | 55.7 | 120 | 66 | 40 | 116 | 4.72 |
| EXH11-3-8□□ | 106 | 31.1 | 78 | 88.5 | 14 | 74 | 4.82 |
| EXH11-3-12□□ | 106 | 31.1 | 118 | 88.5 | 14 | 114 | 3.72 |
| EXH11-3-16□□ | 106 | 31.1 | 164 | 88.5 | 14 | 160 | 3.03 |
| EXH11-5-8□□ | 106 | 46.1 | 78 | 88.5 | 29 | 74 | 4.82 |
| EXH11-5-12□□ | 106 | 46.1 | 118 | 88.5 | 29 | 114 | 3.72 |
| EXH11-5-16□□ | 106 | 46.1 | 164 | 88.5 | 29 | 160 | 3.03 |
| EXH11-6-8□□ | 106 | 61.1 | 78 | 88.5 | 44 | 74 | 4.82 |
| EXH11-6-12□□ | 106 | 61.1 | 118 | 88.5 | 44 | 114 | 3.72 |
| EXH11-6-16□□ | 106 | 61.1 | 164 | 88.5 | 44 | 160 | 3.03 |
| EXH14-4-10□□ | 141 | 36.1 | 97 | 101.8 | 24.3 | 93 | 3.4 |
| EXH14-4-14□□ | 141 | 36.1 | 137 | 101.8 | 24.3 | 133 | 2.75 |
| EXH14-4-19□□ | 141 | 36.1 | 187 | 101.8 | 24.3 | 183 | 2.27 |
| EXH14-5-10□□ | 141 | 51.1 | 97 | 101.8 | 39.3 | 93 | 3.4 |
| EXH14-5-14□□ | 141 | 51.1 | 137 | 101.8 | 39.3 | 133 | 2.75 |
| EXH14-5-19□□ | 141 | 51.1 | 187 | 101.8 | 39.3 | 183 | 2.27 |
| EXH14-7-10□□ | 141 | 71.1 | 97 | 101.8 | 59.3 | 93 | 3.4 |
| EXH14-7-14□□ | 141 | 71.1 | 137 | 101.8 | 59.3 | 133 | 2.75 |
| EXH14-7-19□□ | 141 | 71.1 | 187 | 101.8 | 59.3 | 183 | 2.27 |
| EXH14-9-10□□ | 141 | 91.1 | 97 | 101.8 | 79.3 | 93 | 3.4 |
| EXH14-9-14□□ | 141 | 91.1 | 137 | 101.8 | 79.3 | 133 | 2.75 |
| EXH14-9-19□□ | 141 | 91.1 | 187 | 101.8 | 79.3 | 183 | 2.27 |
| EXH19-4-13□□ | 186.5 | 43.5 | 125 | 131 | 26.8 | 120 | 1.92 |
| EXH19-4-18□□ | 186.5 | 43.5 | 177 | 131 | 26.8 | 172 | 1.56 |
| EXH19-4-23□□ | 186.5 | 43.5 | 230 | 131 | 26.8 | 225 | 1.32 |
| EXH19-4-29□□ | 186.5 | 43.5 | 285 | 131 | 26.8 | 280 | 1.15 |
| EXH19-6-13□□ | 186.5 | 61.5 | 125 | 131 | 44.8 | 120 | 1.92 |
| EXH19-6-18□□ | 186.5 | 61.5 | 177 | 131 | 44.8 | 172 | 1.56 |
| EXH19-6-23□□ | 186.5 | 61.5 | 230 | 131 | 44.8 | 225 | 1.32 |
| EXH19-6-29□□ | 186.5 | 61.5 | 285 | 131 | 44.8 | 280 | 1.15 |
| EXH19-8-13□□ | 186.5 | 81.5 | 125 | 131 | 64.8 | 120 | 1.92 |
| EXH19-8-18□□ | 186.5 | 81.5 | 177 | 131 | 64.8 | 172 | 1.56 |
| EXH19-8-23□□ | 186.5 | 81.5 | 230 | 131 | 64.8 | 225 | 1.32 |
| EXH19-8-29□□ | 186.5 | 81.5 | 285 | 131 | 64.8 | 280 | 1.15 |
| EXH19-11-13□□ | 186.5 | 106.5 | 125 | 131 | 89.8 | 120 | 1.92 |
| EXH19-11-18□□ | 186.5 | 106.5 | 177 | 131 | 89.8 | 172 | 1.56 |
| EXH19-11-23□□ | 186.5 | 106.5 | 230 | 131 | 89.8 | 225 | 1.32 |
| EXH19-11-29□□ | 186.5 | 106.5 | 285 | 131 | 89.8 | 280 | 1.15 |
| EXH23-5-15□□ | 232 | 52 | 153 | 176 | 34.8 | 147 | 1.47 |
| EXH23-5-21□□ | 232 | 52 | 213 | 176 | 34.8 | 207 | 1.2 |
| EXH23-5-27□□ | 232 | 52 | 273 | 176 | 34.8 | 267 | 1.03 |
| EXH23-5-33□□ | 232 | 52 | 333 | 176 | 34.8 | 327 | 0.91 |
| EXH23-8-15□□ | 232 | 77 | 153 | 176 | 59.8 | 147 | 1.47 |
| EXH23-8-21□□ | 232 | 77 | 213 | 176 | 59.8 | 207 | 1.2 |
| EXH23-8-27□□ | 232 | 77 | 273 | 176 | 59.8 | 267 | 1.03 |
| EXH23-8-33□□ | 232 | 77 | 333 | 176 | 59.8 | 327 | 0.91 |
| EXH23-10-15□□ | 232 | 102 | 153 | 176 | 84.8 | 147 | 1.47 |
| EXH23-10-21□□ | 232 | 102 | 213 | 176 | 84.8 | 207 | 1.2 |
| EXH23-10-27□□ | 232 | 102 | 273 | 176 | 84.8 | 267 | 1.03 |
| EXH23-10-33□□ | 232 | 102 | 333 | 176 | 84.8 | 327 | 0.91 |
| EXH29-8-23□□ | 287.5 | 77.5 | 234 | 230 | 59.5 | 228 | 0.97 |
| EXH29-8-30□□ | 287.5 | 77.5 | 304 | 230 | 59.5 | 298 | 0.82 |
| EXH29-8-38□□ | 287.5 | 77.5 | 384 | 230 | 59.5 | 378 | 0.71 |
| EXH29-13-23□□ | 287.5 | 127.5 | 234 | 230 | 109.5 | 228 | 0.97 |
| EXH29-13-30□□ | 287.5 | 127.5 | 304 | 230 | 109.5 | 298 | 0.82 |
| EXH29-13-38□□ | 287.5 | 127.5 | 384 | 230 | 109.5 | 378 | 0.71 |
※熱抵抗値算出の条件
- 自然空冷
- フィンが地面に垂直で温度上昇60℃の時
- 全面素子
この商品の構成内容
上カバー部と下カバー（フレーム幅140mm）にM3ナットが入るナットスライド用溝がある。
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | パネル | 2 | アルミ板 A1050P | メタリックシルバー/塗装-裏面無処理・ブラックアルマイト |
| 2 | ヒートシンクカバー | 1 | アルミ押出材 A6063S-T5 | メタリックシルバー/塗装-内面無処理・ブラックアルマイト |
| 3 | 下カバー | 1 | アルミ押出材 A6063S-T5 | メタリックシルバー/塗装-内面無処理・ブラックアルマイト |
| 4 | 取付ビス（六角穴付） | 8 | ステンレス | 無処理 |
| 5 | ゴム足 | 4 | ポリウレタン・合成ゴム | ブラック |

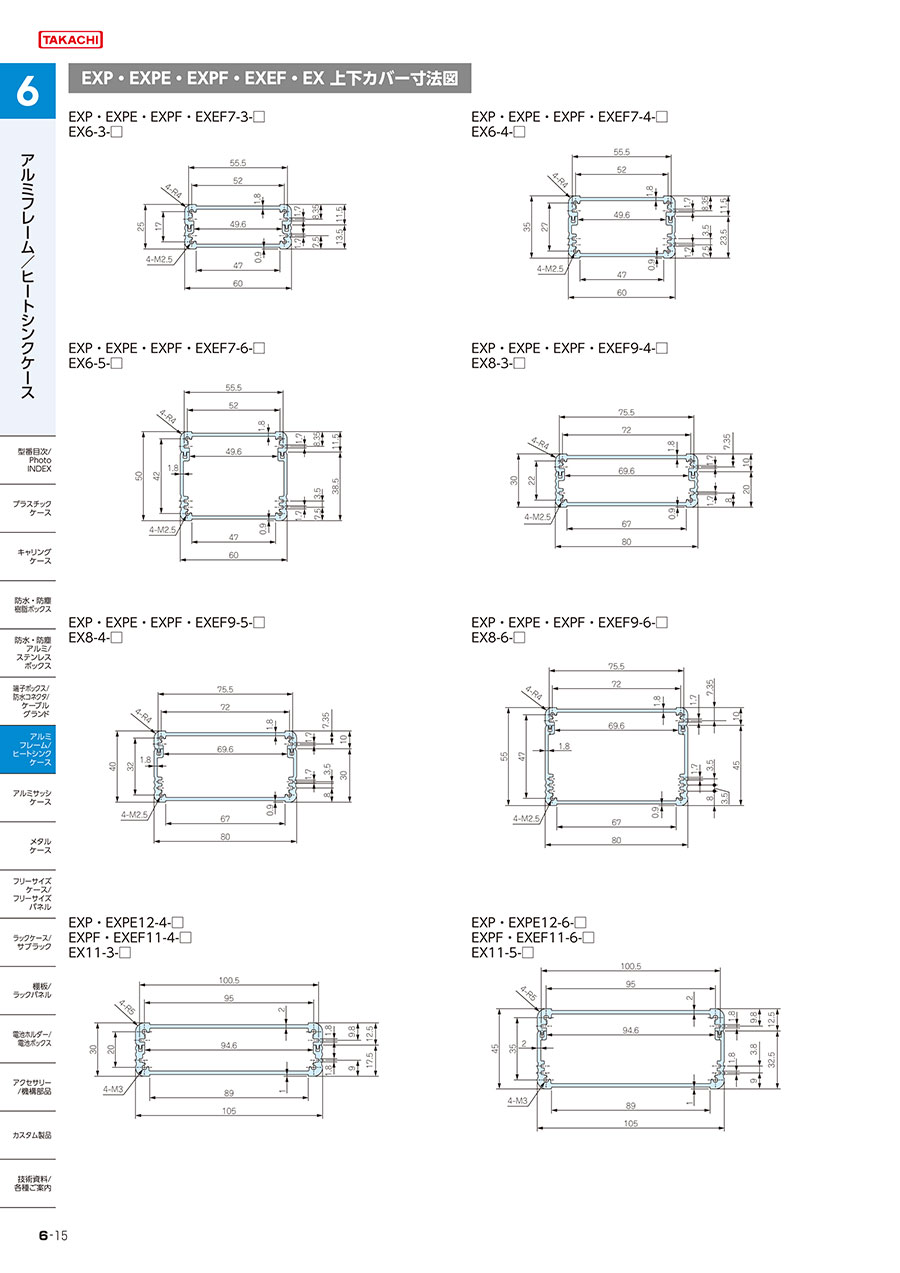

ヒートシンクカバー、下カバー寸法図はメーカーカタログのP7-71～73をご参照下さい。
ゴム足の材質は19-11までがポリウレタン、23-5からは合成ゴムです。
色仕様（下記2タイプからご選択いただけます。）
| 記号 | ［S］［S］ シルバー/シルバー | ［B］［B］ ブラック/ブラック |
|---|---|---|
| 色 |  |  |
ヒートシンク形状の特長について
使用例。
産業用ファンレスPCなど発熱の多い機器に最適。
ヒートシンク部は表面積が大きくなる波打形状で、放熱効果を最大限に発揮できる形状。
放熱対策例/ヒートシンクカバーのスライド溝にナットを入れる事ができ、発熱体を取付けてヒートシンクから放熱させる事ができる。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,160円 ( 3,476円 ) | 2日目 |
3,287円 ( 3,616円 ) | 2日目 |
3,477円 ( 3,825円 ) | 2日目 |
3,470円 ( 3,817円 ) | 2日目 |
3,833円 ( 4,216円 ) | 2日目 |
3,743円 ( 4,117円 ) | 2日目 |
3,346円 ( 3,681円 ) | 2日目 |
3,177円 ( 3,495円 ) | 2日目 |
3,619円 ( 3,981円 ) | 2日目 |
3,604円 ( 3,964円 ) | 2日目 |
3,977円 ( 4,375円 ) | 2日目 |
3,908円 ( 4,299円 ) | 2日目 |
3,614円 ( 3,975円 ) | 2日目 |
3,386円 ( 3,725円 ) | 2日目 |
3,913円 ( 4,304円 ) | 2日目 |
3,785円 ( 4,164円 ) | 2日目 |
4,277円 ( 4,705円 ) | 2日目 |
4,173円 ( 4,590円 ) | 2日目 |
3,734円 ( 4,107円 ) | 2日目 |
3,548円 ( 3,903円 ) | 2日目 |
4,320円 ( 4,752円 ) | 2日目 |
4,016円 ( 4,418円 ) | 2日目 |
4,210円 ( 4,631円 ) | 2日目 |
4,875円 ( 5,363円 ) | 2日目 |
3,945円 ( 4,340円 ) | 2日目 |
4,703円 ( 5,173円 ) | 在庫品1日目当日出荷可能 |
4,482円 ( 4,930円 ) | 2日目 |
4,536円 ( 4,990円 ) | 2日目 |
5,115円 ( 5,627円 ) | 2日目 |
5,106円 ( 5,617円 ) | 2日目 |
4,272円 ( 4,699円 ) | 2日目 |
3,990円 ( 4,389円 ) | 2日目 |
4,833円 ( 5,316円 ) | 2日目 |
4,525円 ( 4,978円 ) | 2日目 |
5,514円 ( 6,065円 ) | 2日目 |
5,488円 ( 6,037円 ) | 2日目 |
4,831円 ( 5,314円 ) | 2日目 |
4,518円 ( 4,970円 ) | 2日目 |
5,516円 ( 6,068円 ) | 2日目 |
5,950円 ( 6,545円 ) | 2日目 |
6,322円 ( 6,954円 ) | 2日目 |
6,169円 ( 6,786円 ) | 2日目 |
5,148円 ( 5,663円 ) | 2日目 |
4,731円 ( 5,204円 ) | 2日目 |
5,808円 ( 6,389円 ) | 2日目 |
5,594円 ( 6,153円 ) | 2日目 |
6,701円 ( 7,371円 ) | 2日目 |
6,478円 ( 7,126円 ) | 2日目 |
6,238円 ( 6,862円 ) | 2日目 |
5,761円 ( 6,337円 ) | 2日目 |
8,959円 ( 9,855円 ) | 2日目 |
7,731円 ( 8,504円 ) | 2日目 |
7,920円 ( 8,712円 ) | 2日目 |
7,649円 ( 8,414円 ) | 2日目 |
6,620円 ( 7,282円 ) | 在庫品1日目当日出荷可能 |
6,041円 ( 6,645円 ) | 2日目 |
7,339円 ( 8,073円 ) | 2日目 |
6,968円 ( 7,665円 ) | 2日目 |
8,558円 ( 9,414円 ) | 2日目 |
8,212円 ( 9,033円 ) | 2日目 |
詳細情報
基本情報
【特長】
・上面がヒートシンク形状で、効率良く放熱が出来る形状の熱対策アルミケースです
・全64サイズ、色仕様は2タイプからご選択頂けます
・ヒートシンクカバーと下カバー（幅140mm以上）にはM3ナットが入るナットスライド用溝があります
【用途】
・産業用ファンレスPC・パワーアンプ・電源装置など、発熱の多い機器に最適です
ご注意
- 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
