DK/DYリレー プリント板用ソケット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
DK2A-PSの仕様・寸法情報
対応リレーシリーズ(その他メーカ)
その他
リレー極数
2
取付タイプ
裏面接続
結線方法
ハンダ付け
ソケットタイプ
角型ソケット
ソケットピン数
8
代表規格
UL / CSA
寸法 縦(mm)
17
寸法 横(mm)
15
寸法 奥行き(mm)
23
製品タイプ
ソケット
適合機種
シングルスティブル型用(1a1b/2a用)
商品情報
DK／DYリレー プリント板用ソケットの詳細
DK／DYリレー プリント板用ソケット 商品イメージ
DK／DYリレー プリント板用ソケットの使用方法
リレーの取り付け方法
1）リレーとソケットの方向を合わせてください。
2）フックがリレー天面にかかるまで、リレー両端を確実に奥まで差し込んでください。
リレーの取り外し方法
1）フック部を押し広げながら、リレーを引き抜いてください。
2）連結取り付けの場合は、フックを外す方向に力を加えながら、ドライバーにて図のようにリレーを取り外してください。
3）リレー取り付け・取り外しの際に、フック部を必要以上に押し広げますと、変形してリレーにフックがかからなくなったり、破損したりすることがありますのでご注意ください。
DK／DYリレー プリント板用ソケットの仕様
品種
| 品名 | 型番 |
|---|---|
| シングルスティブル型 | |
| 1a1b, 2a | AW3820 |
品種適合表
| ソケット→ リレータイプ↓ | 1a1b, 2a | |
|---|---|---|
| シングルスティブル型 | ||
| 1a1b 2a | シングルスティブル型 | ● |
定格性能
| 項目 | 性能概要 |
|---|---|
| 接点構成 | 2a, 1a1b |
| 耐電圧（初期） | 各端子間：4,000V AC 1分間（検知電流：10mA）（ただし、コイル端子相互間を除く） |
| 絶縁抵抗（初期） | 各端子間：1,000MΩ以上（500V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定） |
| 最大連続通電電流 | 8A |
| 使用周囲、輸送、保管条件 | 温度：-40～+65℃ 湿度：5～85%RH（ただし氷結、結露しないこと） |

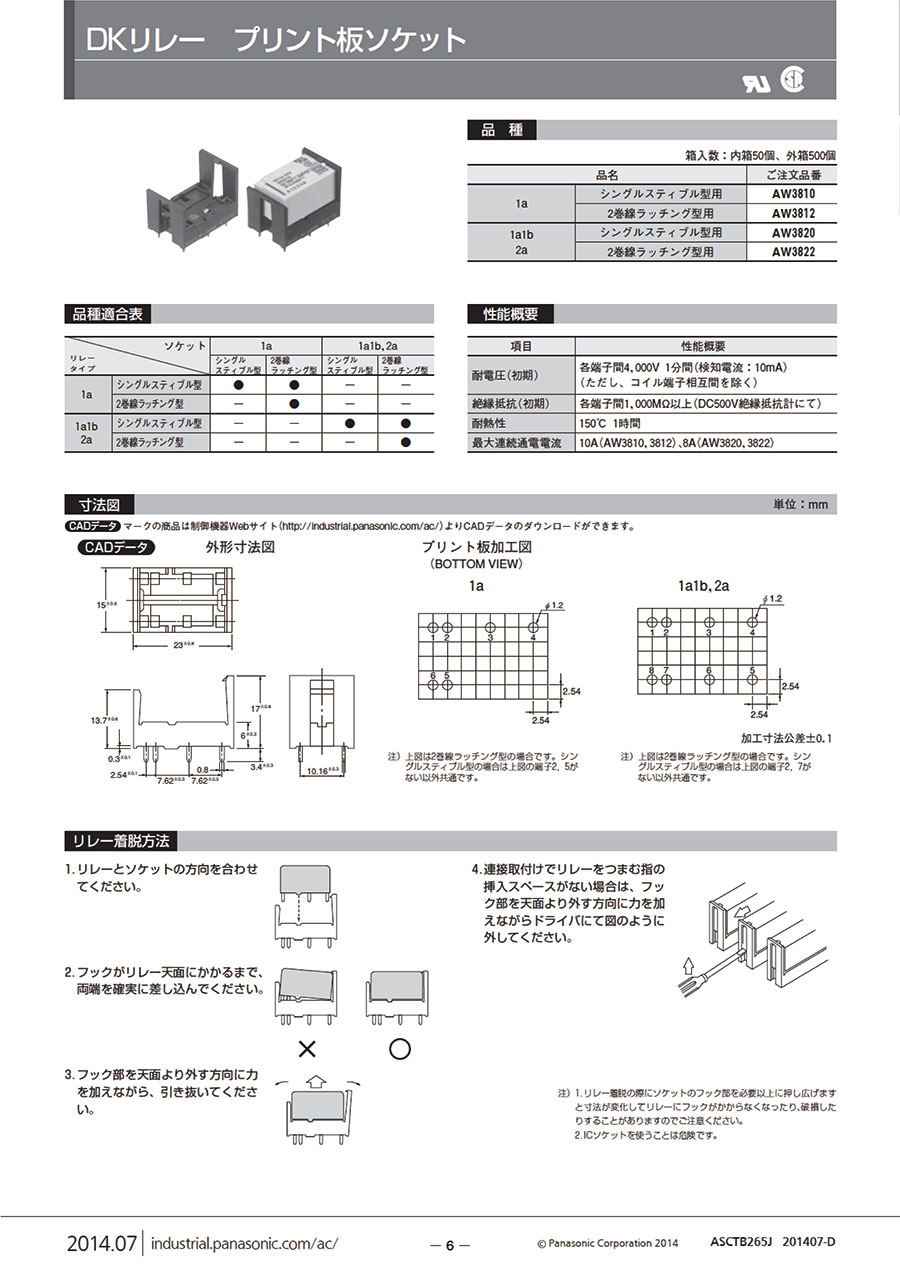

カタログ
DK/DYリレー プリント板用ソケットの型番DK2A-PSのページです。
型番DK2A-PSに関する仕様情報を記載しております。
