制御機器 ソリッドステートリレー AQ-Jシリーズ
- 通常単価(税別)
- 2,050円
- 税込単価
- 2,255円
小型タブ端子SSR スリム放熱器一体型もラインナップ【特長】 ・小型サイズW28×L38×H30mm ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
AQJ10A18-28VDCの仕様・寸法情報
商品情報
AQ-Jソリッドステートリレーの詳細
AQ-Jソリッドステートリレー 商品イメージ（01）
AQ-Jソリッドステートリレー 商品イメージ（02）
AQ-Jソリッドステートリレーの仕様例
AQJ112VW
- ゼロクロス方式：ゼロクロス
- 形状タイプ：放熱器一体型（1ax2タイプ）
- 入力側操作電圧：4～6V DC
- 出力側最大許容負荷電流：10A（1aあたり）
AQJ112VY
- ゼロクロス方式：ゼロクロス
- 形状タイプ：放熱器一体型（1aタイプ）
- 入力側操作電圧：4～6V DC
- 出力側最大許容負荷電流：10A
AQJ116VW
- ゼロクロス方式：ゼロクロス
- 形状タイプ：放熱器一体型（1ax2タイプ）
- 入力側操作電圧：18～28V DC
- 出力側最大許容負荷電流：10A（1aあたり）
AQJ116VY
- ゼロクロス方式：ゼロクロス
- 形状タイプ：放熱器一体型（1aタイプ）
- 入力側操作電圧：18～28V DC
- 出力側最大許容負荷電流：10A
性能概要（測定条件：20℃、入力電源リップル：1%以下）
| 項目 | 性能 | 条件 |
|---|---|---|
| 動作時間 | 1/2サイクル＋1ms以下 | - |
| 復帰時間 | 1/2サイクル＋1ms以下 | - |
| 絶縁抵抗 | 入力－出力－ケース間：100MΩ以上 | 500V DCにて |
| 耐電圧 | 入力－出力間：3,000Vrms | 1分間 |
| 入出力－ケース間：2,500Vrms | ||
| 耐久振動 | 単品：10～55Hz 複振幅1.5mm 放熱器一体型：10～55Hz 複振幅0.75mm | 上下、左右、前後各方向 |
| 耐久衝撃 | 単品：980m/s2以上 放熱器一体型：197m/s2 | 上下、左右、前後各方向 |
| 使用周囲温度 | -30～+80℃ | 低温で氷結、結露しないこと |
| 保存温度 | -30～+100℃ | 低温で氷結、結露しないこと |
| 動作方式 | ゼロクロス ターンオン／オフ | - |
AQ-Jソリッドステートリレーの寸法
（単位：mm）
AQ-J（単品） 寸法図
（1）、（2）（出力側）端子：タブ端子（♯250） t=0.8
（3）、（4）（入力側）端子：タブ端子（♯110） t=0.5
（単位：mm）
AQ-J スリム放熱器一体型タイプ 出力構成：1a 寸法図
- ※ DINレール取付けにてご使用の際は、A部を上側にして取り付けてください。
（単位：mm）
AQ-J スリム放熱器一体型タイプ 出力構成：1a×2 寸法図
- ※ DINレール取付けにてご使用の際は、A部を上側にして取り付けてください。
詳細情報
基本情報
小型タブ端子SSR スリム放熱器一体型もラインナップ
【特長】
・小型サイズW28×L38×H30mm
・外来サージ吸収に優れるバリスタ内蔵付をご用意
・入力逆接続保護機能付
・省施工（タブ端子）
・放熱器一体型（出力構成：1a、1a×2）もラインナップ
・DINレール取付可能（別売りオプション）
【用途】
・厨房機器・自動販売機・射出成形機・包装機械・アミューズメント機器

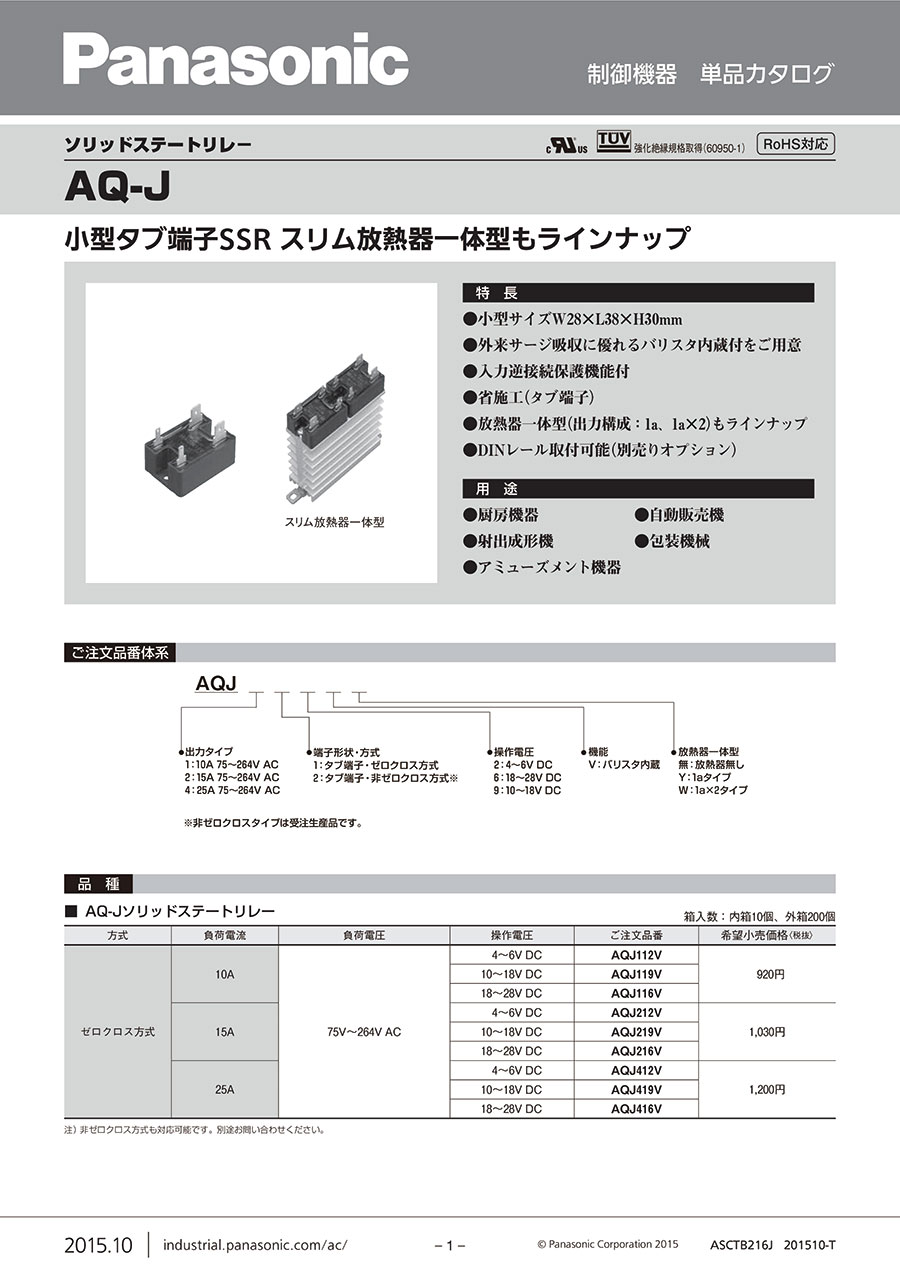

カタログ
