制御機器パワーリレー（2A超） NCシリーズ

Name: 制御機器 パワーリレー（2A超） NCシリーズ
Brand: Panasonic
SKU: 222005836558
Rating: 4 (1 reviews)

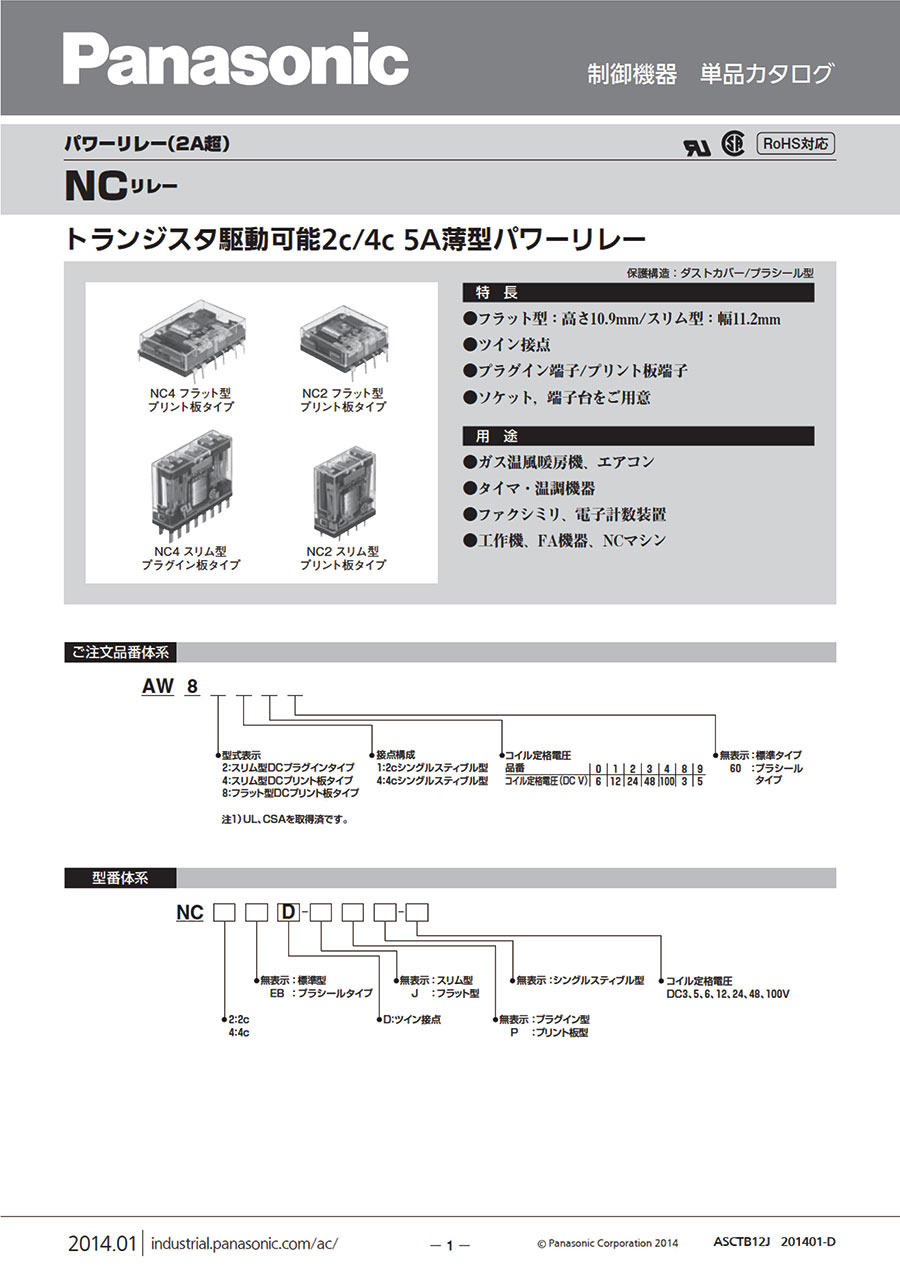

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 2,900円～7,160円

税込単価: 3,190円～7,876円

トランジスタ駆動可能 2c/4c 5A薄型パワーリレー【特長】・ツイン接点...

詳細情報を確認する

用途
パワー
ラッチ機能
無
代表規格
UL / CSA
接点形状
ツイン接点
接点材質
AgNi系にAuクラッド

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
スリム型（縦型）とフラット型で商品の形状が異なります。商品型番と寸法をお確かめのうえご注文をお願いいたします。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

NCリレーの詳細

NC4 フラット型プリント板端子商品イメージ

NC2 フラット型プリント板端子商品イメージ

NC4 スリム型プラグイン端子商品イメージ

NC2 スリム型プリント板端子商品イメージ

NCリレーの仕様例

NC2D-DC6V

保護構造：ダストカバー
端子形状：プラグイン端子
リレー形状：スリムタイプ
コイル定格電圧：6V DC
定格消費電力：360 mW
接点構成：2c

NC2D-DC100V

保護構造：ダストカバー
端子形状：プラグイン端子
リレー形状：スリムタイプ
コイル定格電圧：100V DC
定格消費電力：740 mW
接点構成：2c

NC4D-DC6V

保護構造：ダストカバー
端子形状：プラグイン端子
リレー形状：スリムタイプ
コイル定格電圧：6V DC
定格消費電力：720 mW
接点構成：4c

コイル定格

接点構成	コイル定格電圧	感動電圧^※1 （at20℃）	開放電圧^※1 （at20℃）	定格励磁電流〔±10%〕（at20℃）	コイル抵抗〔±10%〕（at20℃）	定格消費電力	最大印加電圧（at50℃）^※2
2c	3V DC	コイル定格電圧の80%V以下（初期）	コイル定格電圧の10%V以上（初期）	120mA	25Ω	360mW	コイル定格電圧の135%V
	5V DC			72mA	69.4Ω
	6V DC			60mA	100Ω
	12V DC			30mA	400Ω
	24V DC			15mA	1,600Ω
	48V DC			7.5mA	6,400Ω
	100V DC			7.4mA	13,500Ω	740mW	コイル定格電圧の110%V
4c	3V DC	コイル定格電圧の80%V以下（初期）	コイル定格電圧の10%V以上（初期）	240mA	12.5Ω	720mW	コイル定格電圧の110%V
	5V DC			144mA	34.7Ω
	6V DC			120mA	50Ω
	12V DC			60mA	200Ω
	24V DC			30mA	800Ω
	48V DC			15mA	3,200Ω
	100V DC			7.4mA	13,500Ω	740mW

※1パルス駆動：JIS C 5442
※2プラシールは：at20℃

性能概要

項目		性能概要
接点定格	接点構成	2c	4c
	接触抵抗（初期）	50mΩ以下（6V DC 1A電圧降下法にて）
	接点材質	AgNi系にAuクラッド
	接点容量（抵抗負荷）	ダストカバー：5A 250V AC, 5A 30V DC プラシール：3A 250V AC, 5A 30V DC	ダストカバー：4A 250V AC, 5A 30V DC プラシール：2A 250V AC, 5A 30V DC
	接点最大許容電力（抵抗負荷）	ダストカバー：1,250VA, 150W プラシール：750VA, 150W	ダストカバー：1,000VA, 150W プラシール：500VA, 150W
	接点最大許容電圧	250V AC, 220V DC
	接点最大許容電流	ダストカバー：5A（AC, DC）プラシール：3A（AC）, 5A（DC）	ダストカバー：4A（AC）, 5A（DC）プラシール：2A（AC）, 5A（DC）
	最小適用負荷（参考値）^※1	100μA 1V DC
絶縁抵抗（初期）		100MΩ以上（500V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定）
耐電圧（初期）	接点間	1,000V AC 1分間（検知電流：10mA）
	異極接点相互間	1,000V AC 1分間（検知電流：10mA）
	接点-コイル間	2,000V AC 1分間（検知電流：10mA）
時間特性（初期）	動作時間	コイル定格電圧にて 20ms以下（at20℃、接点バウンス含まず）
時間特性（初期）	復帰時間	コイル定格電圧にて 10ms以下（at20℃、接点バウンス含まず、ダイオードなし）
耐衝撃性	誤動作衝撃	98m/s²以上（正弦半波パルス：11ms、検知時間：10μs）
耐衝撃性	耐久衝撃	980m/s²以上（正弦半波パルス：6ms）
耐振性	誤動作振動	10～55Hz（複振幅：1.0mm、検知時間：10μs）
耐振性	耐久振動	10～55Hz（複振幅：2.0mm）
開閉寿命	機械的寿命	5,000万回以上（開閉頻度：180回/分）
使用条件	使用周囲、輸送、保管条件	温度：-40～+70℃（48V DC以下）、-40～+55℃（100V DC以上）湿度：5～85%RH（ただし氷結、結露しないこと）	温度：-40～+55℃ 湿度：5～85%RH（ただし氷結、結露しないこと）
質量（重量）		約16g	スリム型：約19g、フラット型：約18g

※1微小負荷レベルにおける開閉可能な下限の目安となる値です。
この値は開閉頻度、環境条件、期待する信頼性水準によって変わることがありますので、ご使用に際し実負荷にてご確認されることをおすすめします。

NCリレーの寸法例

（単位：mm）

フラット型プリント板端子2c 寸法図

（単位：mm）

フラット型プリント板端子4c 寸法図

（単位：mm）

フラット型プリント板端子2c 寸法図

（単位：mm）

フラット型プリント板端子4c 寸法図

公差
1mm未満：±0.2
1～3mm未満：±0.3
3mm以上：±0.5

使用上のご注意

※ NCリレーは有極リレーですのでコイルの（＋）（－）接続は結線図の指示にしたがってください。間違えると誤動作の原因にもなり、また動作しない場合もあります。
※ NCリレーの場合、全波電流で使用されましても動作には支障ありませんが吸引力が多少弱くなり、耐振性、耐衝撃性が劣化しますのでご注意ください。

型番リスト

表示件数

型番

注文停止中

注文停止中

接点構成

端子形状

接点定格電流(AC,DC時最小値)

(A)

コイル定格電圧(DC)

(V)

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

製品タイプ

Panasonic注文品番

RoHS?

最小発注数量

2c	ソケット/プラグイン	5	5	27.8	11.2	25.4	スリム型標準タイプ	AW8219	10	20個
2c	ソケット/プラグイン	5	12	27.8	11.2	25.4	スリム型標準タイプ	AW8211	10	1個
2c	ソケット/プラグイン	5	24	27.8	11.2	25.4	スリム型標準タイプ	AW8212	10	1個
2c	ソケット/プラグイン	5	100	27.8	11.2	25.4	スリム型標準タイプ	AW8214	10	1個
2c	基板用	5	12	10.9	27.94	25.4	フラット型標準タイプ	AW8811	10	1個
2c	基板用	5	24	10.9	27.94	25.4	フラット型標準タイプ	AW8812	10	1個
2c	基板用	5	5	27.8	11.2	25.4	スリム型標準タイプ	AW8419	10	20個
2c	基板用	5	12	27.8	11.2	25.4	スリム型標準タイプ	AW8411	10	1個
2c	基板用	5	24	27.8	11.2	25.4	スリム型標準タイプ	AW8412	10	1個
2c	基板用	3	24	10.9	27.94	25.4	フラット型ブラシールタイプ	AW881260	10	20個
2c	基板用	3	5	27.8	11.2	25.4	スリム型ブラシールタイプ	AW841960	10	20個
2c	基板用	3	24	27.8	11.2	25.4	スリム型ブラシールタイプ	AW841260	10	1個
4c	ソケット/プラグイン	4	24	27.8	11.2	38.1	スリム型標準タイプ	AW8242	10	20個
4c	基板用	4	12	10.9	27.94	38.1	フラット型標準タイプ	AW8841	10	1個
4c	基板用	4	24	10.9	27.94	38.1	フラット型標準タイプ	AW8842	10	1個
4c	基板用	4	5	27.8	11.2	38.1	スリム型標準タイプ	AW8449	10	1個
4c	ソケット/プラグイン	2	24	27.8	11.2	38.9	スリム型ブラシールタイプ	AW824260	10	1個
4c	基板用	2	24	27.8	11.2	38.9	スリム型ブラシールタイプ	AW844260	10	20個

通常単価(税別) (税込単価)	通常出荷日

7,160円 ( 7,876円 )	4日目
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
7,160円 ( 7,876円 )	5日目
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
5,590円 ( 6,149円 )	5日目
5,590円 ( 6,149円 )	5日目
3,120円 ( 3,432円 )	在庫品1日目当日出荷可能
6,380円 ( 7,018円 )	4日目
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
2,970円 ( 3,267円 )	在庫品1日目当日出荷可能
3,570円 ( 3,927円 )	在庫品1日目当日出荷可能
5,520円 ( 6,072円 )	5日目
