Panasonic

制御機器安全リレー SFシリーズ

カタログ |

通常単価(税別): 1,390円～2,560円

税込単価: 1,529円～2,816円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

安全規格に準拠した安全用リレースリムタイプ。【特長】・強制ガイド接点機構。・スリム形状 : 長さ...

よく一緒に見られています

Panasonic

通常出荷日：5 日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SFリレースリムタイプの仕様

SFリレースリムタイプの外観

強制ガイド接点構造
(EN50205 ClassA TUV認定)
接点の溶着を検出し、安全回路構築が可能な強制ガイド接点構造。

a接点、b接点が同時に閉じることのない構造。
接点間隔を0.5mm以上確保する構造。

具体例(3a1bタイプ)

無励磁(正常時)

励磁(正常時)

無励磁(異常時)

励磁(異常時)

強制ガイド接点構造の説明図

接点溶着時の他接点ギャップ

※ 下記表は、a接点が溶着した場合は(無励磁)、b接点が溶着した場合は定格電圧を印加した場合(励磁)の接点状態を示します。

		他接点の状態
		3-4 (b接点)	5-6 (a接点)	7-8 (a接点)	9-10 (a接点)
溶着接点端子No.	3-4(b接点)	-	＞0.5	＞0.5	＞0.5
	5-6(a接点)	＞0.5	-
	7-8(a接点)	＞0.5		-
	9-10(a接点)	＞0.5			-

>0.5 : 接点ギャップは0.5mm以上
空欄 : 接点はONまたはOFF状態

※ 接点ギャップは、初期状態を示します。負荷開閉により接点転移が発生する場合には、実負荷にて確認が必要です。

標準タイプの内部結線図

スリム形状
リレー本体の小型・スリム化により、基板の小型化が図れる。

4極タイプ : 長さ40 × 幅13 × 高さ24mm
6極タイプ : 長さ50 × 幅13 × 高さ24mm

LED動作表示付・ダイオード内蔵型を品揃え
LEDを内蔵することで、別途LEDの回路を設計、実装する必要がなくなり、コストダウン・工数削減になる。

高速応答時間を実現(8ms以下)
負荷をすばやく止めることができ、安全を確保。

高い耐衝撃性能(誤動作衝撃 : 200m / s²以上)
衝撃性能の向上により工作機械、設備での振動・衝撃環境において安心して使用できる。

プリント板ソケットを用意している(4極用・6極用)。

フィンガープロテクト構造のDIN端子台(Y型端子、丸型端子に対応)もラインナップ(4極用・6極用)。

SFリレースリムタイプの用途

工作機械
ロボット
安全PLC
車生産設備など特に安全規格が求められる回路

型番リスト

表示件数

型番

注文停止中

接点構成

コイル定格電圧(DC)

(V)

寸法奥行き

(mm)

LED表示

ダイオード内蔵

Panasonic注文品番

RoHS?

最小発注数量

[その他] 2a2b	24	40	無	無	AG1S022	10	1個
[その他] 2a2b	5	40	有	有	AG1S329	10	1個
[その他] 2a2b	24	40	有	有	AG1S322	10	1個
[その他] 3a1b	24	40	有	無	AG1S132	10	1個
[その他] 3a1b	24	40	有	有	AG1S332	10	1個
[その他] 4a2b	24	50	無	無	AG1S042	10	1個
[その他] 4a2b	24	50	有	有	AG1S342	10	1個
[その他] 5a1b	24	50	有	有	AG1S352	10	1個
[その他] 3a3b	24	50	有	有	AG1S362	10	50個

通常単価(税別) (税込単価)	通常出荷日

2,090円 ( 2,299円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
2,560円 ( 2,816円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
2,560円 ( 2,816円 )	5日目

詳細情報

基本情報

基本情報

安全規格に準拠した安全用リレースリムタイプ。
【特長】
・強制ガイド接点機構。
・スリム形状 : 長さ40 / 50 × 幅13 × 高さ24mm。
・高速応答時間を実現（8ms以下）。
・LED動作表示付、ダイオード内蔵型を品揃え。
・ソケット、端子台（Y型端子、丸型端子に対応）を用意している。
【用途】
・工作機械。
・ロボット。

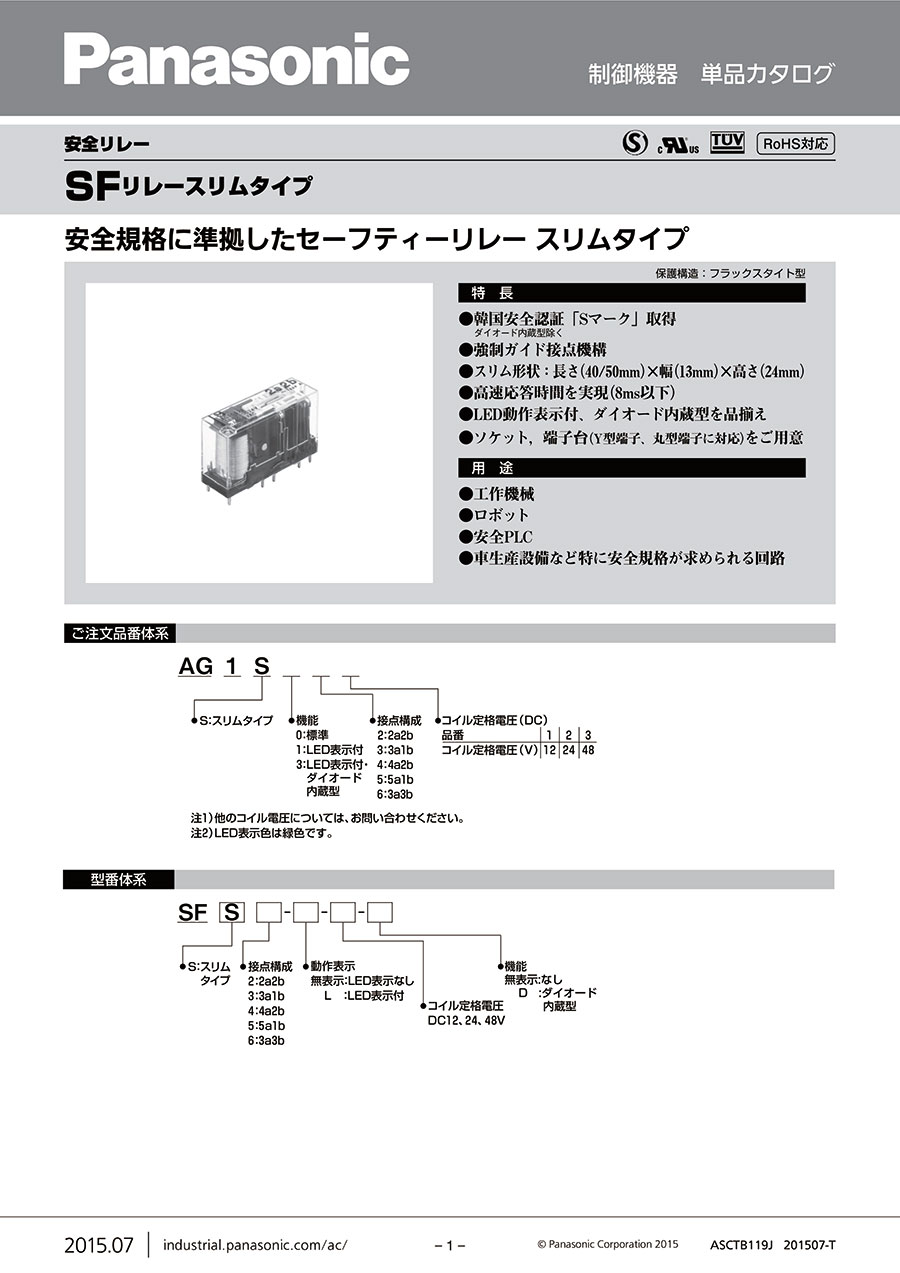

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

制御機器安全リレー SFシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q安全リレーとはどのようなリレーでしょうか？

強制ガイド接点機構を備えており、異常状態を検出することができるリレーです。
・b接点が溶着した場合、コイル励磁状態でも必ずa接点間は0.5mm以上離れています。
・a接点が溶着した場合、コイル無励磁状態でも必ずb接点間は0.5mm以上離れています。
（接点溶着時においてa接点とb接点が同時に動作状態になりません。）
