制御機器パワーリレー（2A超） HEシリーズ

Name: 制御機器 パワーリレー（2A超） HEシリーズ
Brand: Panasonic
SKU: 222005836525
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 2,335円～4,750円

税込単価: 2,569円～5,225円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

TV-10 / TV-15取得1a30A、2a25Aパワーリレー。【特長】・高容量 : 30A（1...

詳細を確認

4.54.5

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

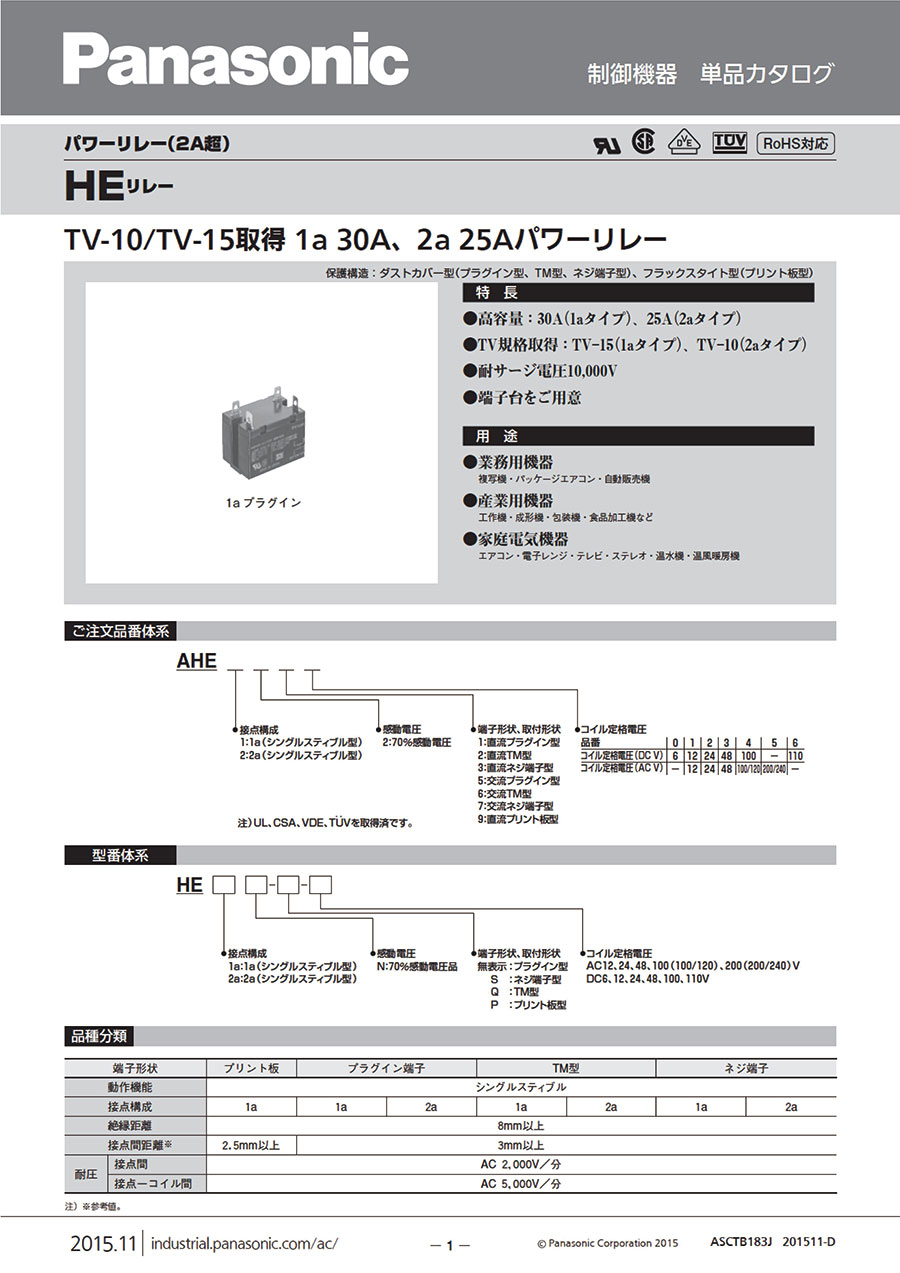

カタログ

商品情報

製品仕様

HEリレーの外観

高容量、長寿命

接点構成	1aタイプ	2aタイプ
接点容量	30A	25A
電気寿命	20万回
機械寿命	DCタイプ1,000万回、ACタイプ500万回

サージに強いリレー
耐サージ電圧は接点 - コイル間で10,000V以上（サージ波形はJEC-212-1981に準拠）。

端子台を用意している

HEリレーの用途

業務用機器
複写機、パッケージエアコン、自動販売機

産業用機器
工作機、成形機、包装機など

家庭電気機器
エアコン、電子レンジ、テレビ、ステレオ、温水機、温風暖房機

HEリレーの品種分類

端子形状		プリント板	プラグイン端子		TM型		ネジ端子
動作機能		シングルスティブル
接点構成		1a	1a	2a	1a	2a	1a	2a
絶縁距離		8mm以上
接点間距離 ※		2.5mm以上	3mm以上
耐圧	接点間	AC2,000V/分
耐圧	接点-コイル間	AC5,000V/分

※ 参考値

型番リスト

表示件数

型番

注文停止中

注文停止中

接点構成

端子形状

接点定格電流(AC,DC時最小値)

(A)

コイル定格電圧(DC)

(V)

コイル定格電圧(AC)

(V)

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

Panasonic注文品番

RoHS?

最小発注数量

1a	ソケット/プラグイン	30	-	100/120	35.8	33	50	AHE1254	10	1個
1a	ソケット/プラグイン	30	12	-	35.8	33	50	AHE1211	10	1個
1a	ソケット/プラグイン	30	48	-	35.8	33	50	AHE1213	10	20個
1a	基板用	30	24	-	36.3	33	38	AHE1292	10	1個
1a	ねじ止め	30	-	100/120	52.8	34	51	AHE1274	10	1個
1a	ねじ止め	30	-	200/240	52.8	34	51	AHE1275	10	1個
1a	ねじ止め	30	24	-	52.8	34	51	AHE1232	10	1個
2a	ソケット/プラグイン	25	-	100/120	35.8	33	50	AHE2254	10	20個
2a	ソケット/プラグイン	25	-	200/240	35.8	33	50	AHE2255	10	1個
2a	タブ端子	25	24	-	35.8	33	60	AHE2222	10	1個
2a	ねじ止め	25	-	100/120	52.8	34	51	AHE2274	10	1個
2a	ねじ止め	25	12	-	52.8	34	51	AHE2231	10	10個
2a	ねじ止め	25	24	-	52.8	34	51	AHE2232	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,335円 ( 2,569円 )	在庫品1日目当日出荷可能
2,335円 ( 2,569円 )	在庫品1日目当日出荷可能
4,750円 ( 5,225円 )	5日目
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,988円 ( 3,287円 )	在庫品1日目当日出荷可能
4,680円 ( 5,148円 )	4日目
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,335円 ( 2,569円 )	在庫品1日目当日出荷可能
2,940円 ( 3,234円 )	在庫品1日目当日出荷可能
4,600円 ( 5,060円 )	4日目
2,335円 ( 2,569円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

TV-10 / TV-15取得1a30A、2a25Aパワーリレー。
【特長】
・高容量 : 30A（1a）、25A（2a）。
・TV規格取得 : TV-15（1a）、TV-10（2a）。
・耐サージ電圧 : 10,000V（接点 - コイル間）。
・端子台を用意している。
【用途】
・業務用機器。
・産業用機器。
・家電機器。

カタログ
