C200H I/O端子台変換アダプタ CS1W-AT211
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

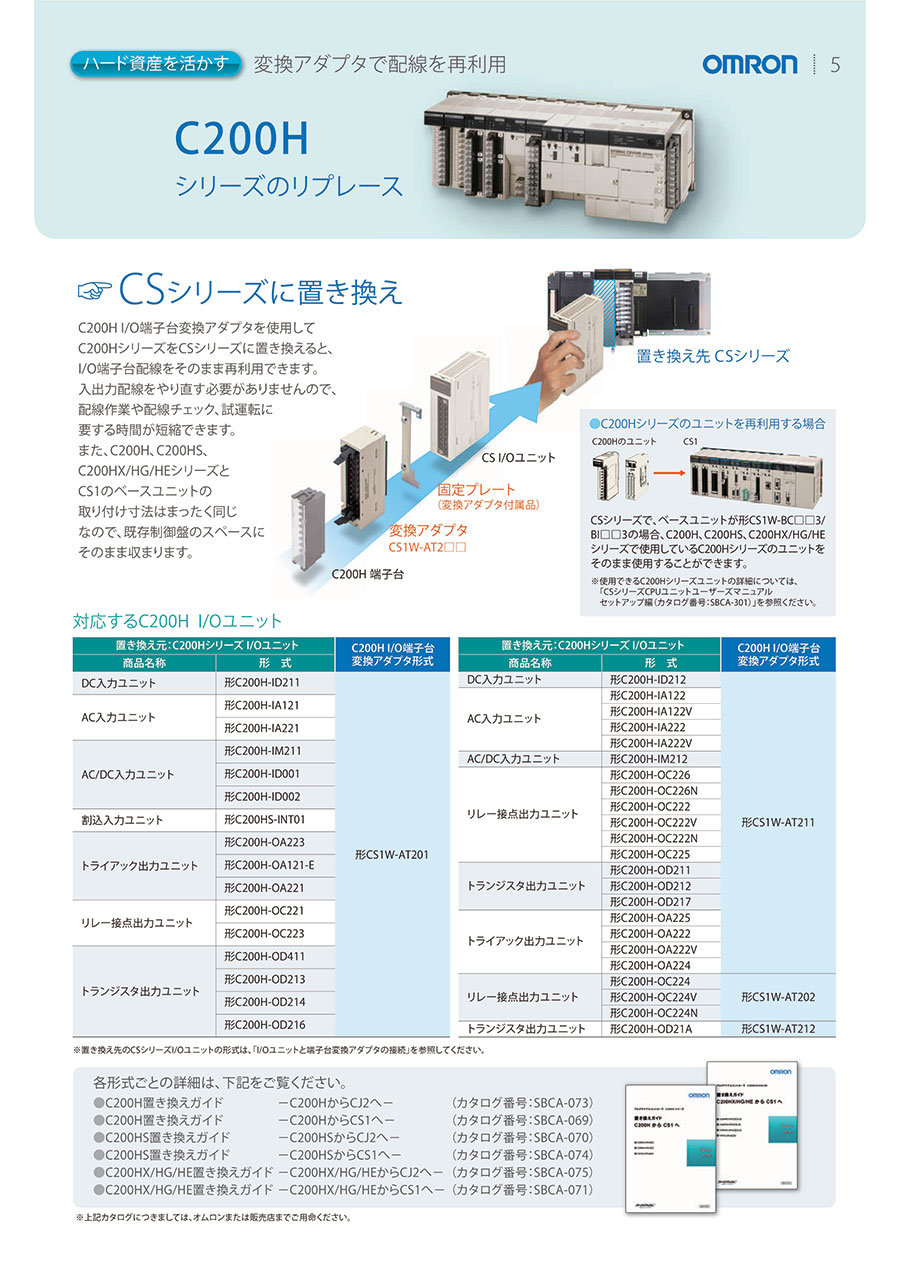

C200HI/O端子台変換アダプタ CS1W-AT211の特長
（単位：mm）
CS1W-AT211の外形寸法図
外形寸法差異一覧
置き換え先：CSシリーズ I/Oユニット+変換アダプタの外形寸法差異
形CS1W-AT211：置き換え元：C200Hシリーズ I/Oユニット
I/Oユニットと端子台変換アダプタの接続
| C200H I/O端子台 変換アダプタ形式 | 置き換え元：C200Hシリーズ I/Oユニット | 置き換え先：CSシリーズ I/Oユニット | ||||
|---|---|---|---|---|---|---|
| 商品名称 | 仕様 | 形式 | 商品名称 | 仕様 | 形式 | |
| 形CS1W-AT211 | DC入力ユニット | DC24V 入力16点 | 形C200H-ID212 | DC入力ユニット | DC24V 7mA 入力16点 | 形CS1W-ID211 |
| AC入力ユニット | AC100～120V 入力16点 | 形C200H-IA122 | AC入力ユニット | AC100～120V DC100～120V 入力16点 | 形CS1W-IA111 | |
| AC100～120V 入力16点 | 形C200H-IA122V | 形CS1W-IA111 | ||||
| AC200～240V 入力16点 | 形C200H-IA222 | AC200～240V 入力16点 | 形CS1W-IA211 | |||
| AC200～240V 入力16点 | 形C200H-IA222V | 形CS1W-IA211 | ||||
| AC／DC入力ユニット | AC／DC24V 入力16点 | 形C200H-IM212 | DC入力ユニット | DC24V 7mA 入力16点 | 形CS1W-ID211 *1 | |
| リレー接点出力ユニット | 最大AC250V／DC24V 2A 出力16点 | 形C200H-OC226 | リレー接点出力ユニット | 最大AC250V／DC24V 2A DC120V 0.1A 出力16点 | 形CS1W-OC211 | |
| 最大AC250V／DC24V 2A 出力16点 | 形C200H-OC226N | 形CS1W-OC211 | ||||
| 最大AC250V／DC24V 2A 出力12点 | 形C200H-OC222 | 形CS1W-OC211 | ||||
| 最大AC250V／DC24V 2A 出力12点 | 形C200H-OC222V | 形CS1W-OC211 | ||||
| 最大AC250V／DC24V 2A 出力12点 | 形C200H-OC222N | 形CS1W-OC211 | ||||
| 最大AC250V／DC24V 2A 出力16点 | 形C200H-OC225 | 形CS1W-OC211 | ||||
| トランジスタ出力ユニット | DC24V 0.3A 出力12点 シンクタイプ | 形C200H-OD211 | トランジスタ出力ユニット | DC12～24V 0.5A 出力16点 | 形CS1W-OD211 | |
| DC24V 0.3A 出力16点 シンクタイプ | 形C200H-OD212 | 形CS1W-OD211 | ||||
| DC5～24V 0.3A 出力12点 ソースタイプ | 形C200H-OD217 | DC24V 0.5A 出力16点 | 形CS1W-OD212 *2 | |||
| DC24V 1A 出力16点 ソースタイプ 負荷短絡保護付 | 形C200H-OD21A | 形CS1W-OD212 *3 | ||||
| トライアック出力ユニット | 最大AC250V 0.8A 出力16点 | 形C200H-OA225 | トライアック出力ユニット | 最大AC250V 0.5A 出力16点 | 形CS1W-OA211 | |
| 最大AC250V 0.3A 出力12点 | 形C200H-OA222 | 形CS1W-OA211 | ||||
| 最大AC250V 0.3A 出力12点 | 形C200H-OA222V | 形CS1W-OA211 | ||||
| 最大AC250V 0.5A 出力12点 | 形C200H-OA224 | 形CS1W-OA211 | ||||
| 形CS1W-AT202 | リレー接点出力ユニット | 最大AC250V／DC24V 2A 独立接点 出力8点 | 形C200H-OC224 | リレー接点出力ユニット | 最大AC250V／DC24V 2A DC120V 0.1A 独立接点 出力8点 | 形CS1W-OC201 |
| 最大AC250V／DC24V 2A 独立接点 出力8点 | 形C200H-OC224V | 形CS1W-OC201 | ||||
| 最大AC250V／DC24V 2A 独立接点 出力8点 | 形C200H-OC224N | 形CS1W-OC201 | ||||
- *1DC24Vのみ
- *2A8の配線をB9に変更し、電源の0VをA8に配線してください。
- *3アラーム出力は使用できません。
端子台変換アダプタの取り付け手順
手順1
手順1：C200HシリーズI/Oユニットから端子台を取り外します。
手順2
手順2：CSシリーズのI/Oユニットに固定プレートを取りつけて付属のねじ（M3×6）で固定します。
ねじ締め付けトルクは0.5～0.67N・mとしてください。
手順3
手順3：固定プレートに変換アダプタを取りつけて付属のねじ（M3×30）で固定します。
ねじの締め付けトルクは0.4～0.48N・mとしてください。
過度のトルクにて締め付けると製品およびねじ部が破損します。
手順4
手順4：手順1で取り外した端子台を変換アダプタに取りつけます。
注.配線された端子台を流用する場合は、端子台・配線状態に問題がないことを確認してください。
- ねじのゆるみがないこと。
- ケーブルが切れかかってないこと。
- さびや腐食がないこと。
- 端子台が破損してないこと。
（端子台が完全に挿入、固定できていること。）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,700円 ( 15,070円 ) | 1日目 |
13,700円 ( 15,070円 ) | 1日目 |
13,700円 ( 15,070円 ) | 1日目 |
詳細情報
基本情報
I/O端子台配線がそのまま流用できる簡単で安心なPLC。
【特長】
・C200H I/O端子台変換アダプタを使用してC200HシリーズをCSシリーズに置き換えると、I/O端子台配線をそのまま再利用できます
・入出力配線をやり直す必要がありませんので、配線作業や配線チェック、試運転に要する時間が短縮できます
・CX-Programmerで簡単プログラム変換。メニューから"機種変更"をするだけでOKです
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 絞り込み条件のアダプタNoは、商品情報をご確認ください。対応機種一覧を掲載しております。
