LSIクーラー

ピン実装デバイス用ヒートシンク Uシリーズプレートタイプ

カタログ

通常単価(税別): 269円～680円

税込単価: 296円～748円

通常出荷日：在庫品1日目当日出荷可能

デバイス取付型、黒アルマイト付き、アルミニウム（A1050）プレート製放熱フィン。【特長】・モールドト...

画像は代表画像です。実物と異なる場合がございます。商品詳細は図面やメーカーサイトを御確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

よく一緒に見られています

LSIクーラー

通常出荷日：在庫品1日目

よく一緒に見られています

LSIクーラー

通常出荷日：在庫品1日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

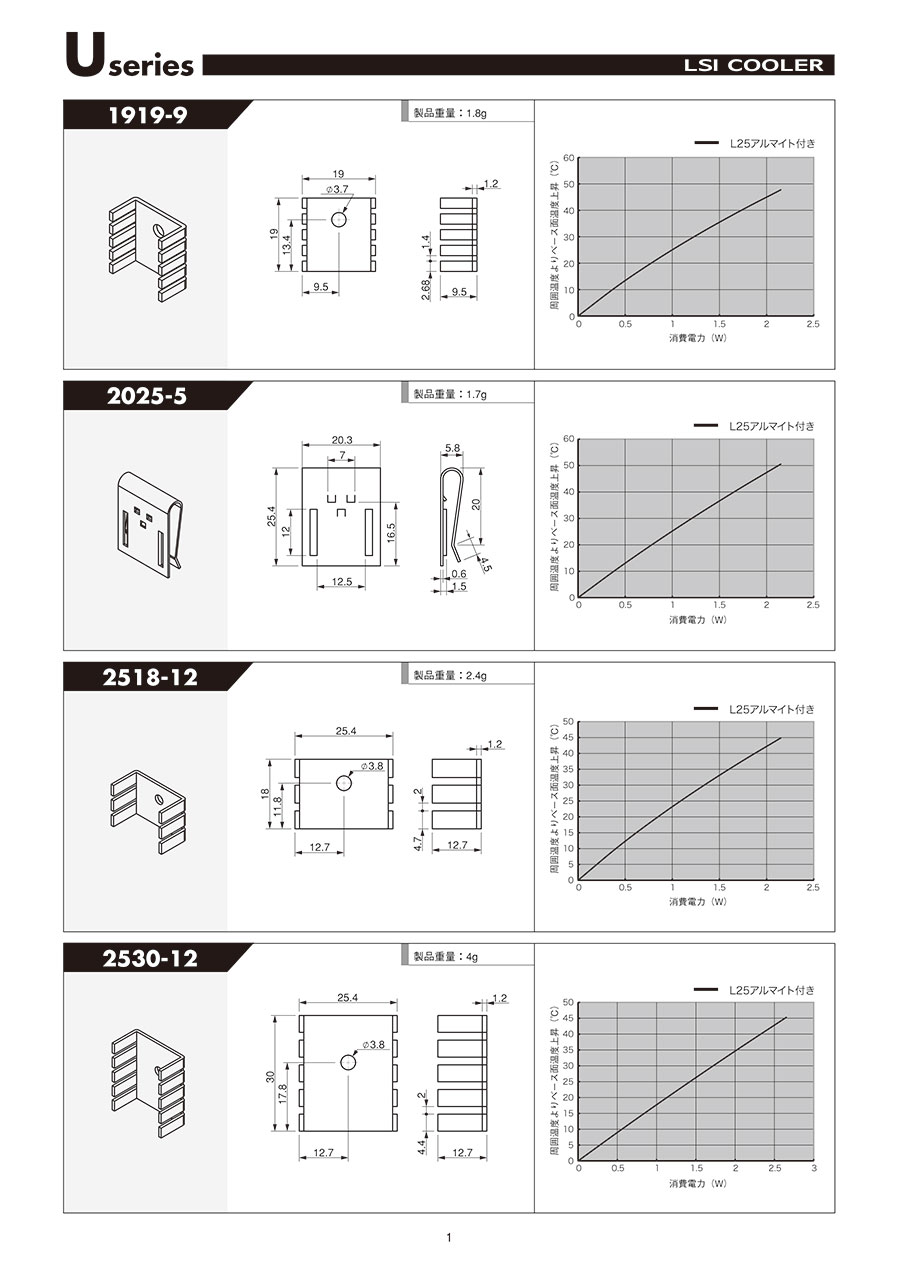

放熱器の高性能化を追求したヒートシンク（Uシリーズ）の特長

1919-9-BA

寸法図（1919-9-BA）

性能グラフ（1919-9-BA）

2025-5-BA

寸法図（2025-5-BA）

性能グラフ（2025-5-BA）

2518-12-BA

寸法図（2518-12-BA）

性能グラフ（2518-12-BA）

2530-12-BA

寸法図（2530-12-BA）

性能グラフ（2530-12-BA）

2535-12-BA

寸法図（2535-12-BA）

性能グラフ（2535-12-BA）

4417-12-BA

寸法図（4417-12-BA）

性能グラフ（4417-12-BA）

4436-9-BA

寸法図（4436-9-BA）

性能グラフ（4436-9-BA）

4735-12-BA

寸法図（4735-12-BA）

性能グラフ（4735-12-BA）

型番リスト

表示件数

型番

種別

ヒートシンク色

商品タイプ

(mm)

RoHS2（10物質）?

最小発注数量

ヒートシンク	黒	ネジ固定型	9.5	19	19	対応	5個
ヒートシンク	黒	ワンタッチクリップ型	5.8	20.3	25.4	対応	5個
ヒートシンク	黒	ネジ固定型	12.7	25.4	30	対応	2個
ヒートシンク	黒	ネジ固定型	12.7	25.4	35	対応	2個
ヒートシンク	黒	ネジ固定型	12.7	44.5	17.8	対応	1個
ヒートシンク	黒	ネジ固定型	9.5	44.5	36.8	対応	1個
ヒートシンク	黒	ネジ固定型	12.7	35.6	47.8	対応	2個

通常単価(税別) (税込単価)	通常出荷日

269円 ( 296円 )	在庫品1日目当日出荷可能
368円 ( 405円 )	在庫品1日目当日出荷可能
367円 ( 404円 )	在庫品1日目当日出荷可能
425円 ( 468円 )	在庫品1日目当日出荷可能
425円 ( 468円 )	在庫品1日目当日出荷可能
648円 ( 713円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

デバイス取付型、黒アルマイト付き、アルミニウム（A1050）プレート製放熱フィン。
【特長】
・モールドトランジスタに直接取り付けるヒートシンクとして、長い間親しまれているモデル。
・様々な製造ノウハウと、信頼性の高い品質管理を実施。
【用途】
・モールドトランジスタの熱対策に。デバイスに放熱グリースを介してネジで取付ける。
・クリップ形状でネジレスで取り付けるタイプや、デバイス回転止め付きタイプも有している。

ご注意

画像は代表画像です。実物と異なる場合がございます。商品詳細は図面やメーカーサイトを御確認ください。
【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

サンハヤト
放熱用シリコン
熱伝導率の高いペースト状シリコンです。200℃までの使用環境に耐えます。グリス状なので薄膜加工が可能です。発熱部品と放熱ファン・熱交換器との間の熱伝導率改善に。
サンハヤト
サンハヤト熱伝導性改善用シリコン耐熱放熱用シリコーン
熱伝導率の高いペースト状シリコンです。300℃までの使用環境に耐えます。発熱部品と放熱ファン・熱交換器との間の熱伝導率改善に。
ミスミ
放熱ゲルシート　高熱伝導タイプ
柔軟性、粘着性に優れているため、凹凸面に密着し、空気層を作らない放熱ゲルシートです。温度依存性が少なく、?40℃～200℃と幅広い温度範囲でお使いいただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピン実装デバイス用ヒートシンク Uシリーズプレートタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q本製品はＲｏＨＳ適合品でしょうか？

本製品はＲｏＨＳ適合品です、原材料トレースも可能。企画設計、材料調達、製造プロセス、製品出荷迄、確立されたサプライチェーンで製造しております。
