DINレール用中継端子台 max2.5mm2 280シリーズ

DINレール用中継端子台 max2.5mm<sup>2</sup> 280シリーズ

スクリューレスで簡単に結線できる、省スペースなスプリング式DINレールマウント端子台。
【特長】
・端子厚(ピッチ)はわずか5mmで、同じ容量のねじ端子台の約半分の幅で実装可能。
・ドライバ操作による圧着不要の簡単結線。
・適合電線0.08~2.5mm2(ケーブル被覆厚による)。
・定格 : 24A、800V。
【用途】
・設置スペースが少なく困っている場合。
・盤や装置の端子台の省スペース化、小型化したいときなど。

PDF

型番

22 の型番候補があります候補を表示

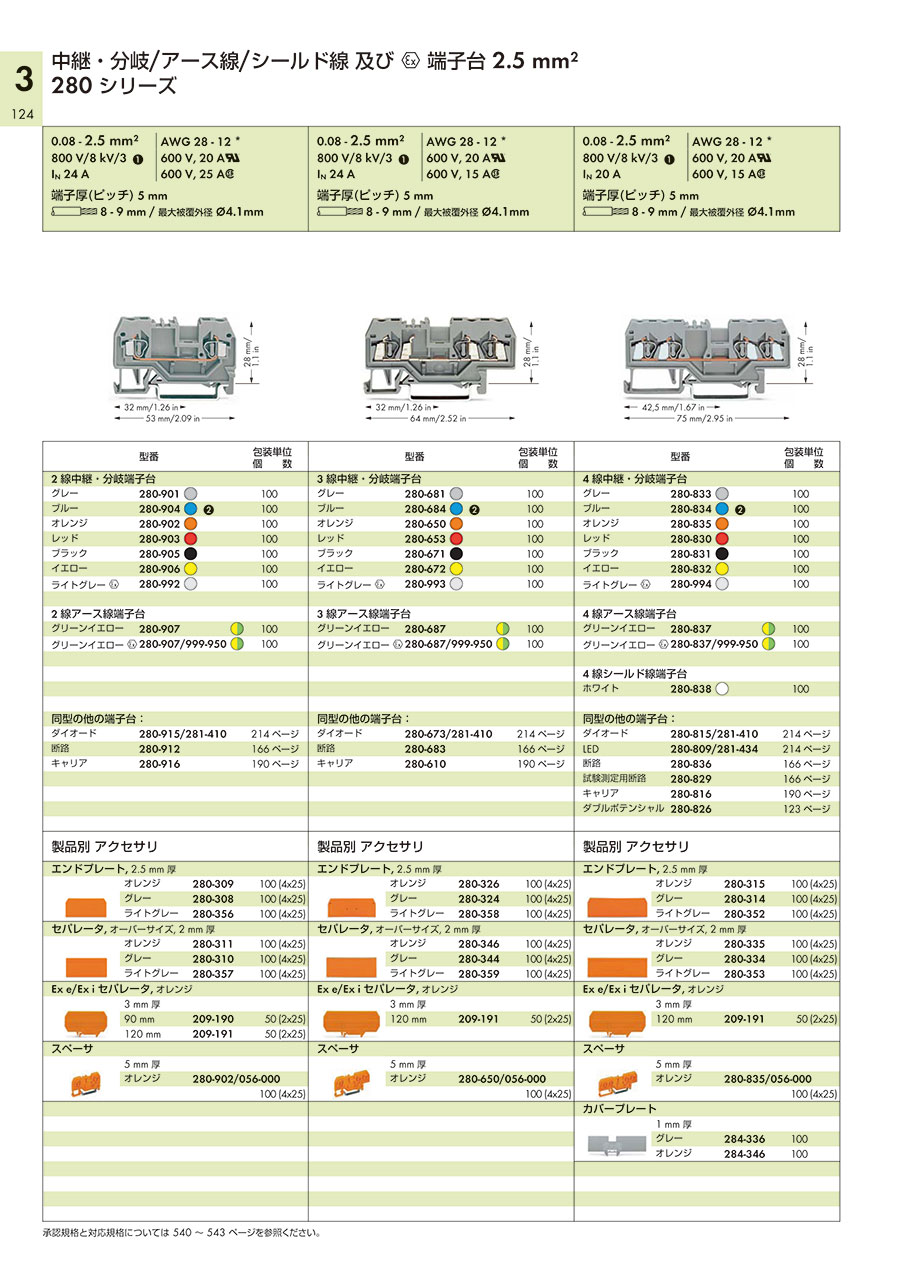

中継用端子台の仕様

2線中継・分岐端子台の外観

2線中継・分岐端子台の外観

3線中継・分岐端子台の外観

3線中継・分岐端子台の外観

4線中継・分岐端子台の外観

4線中継・分岐端子台の外観

結線方法

STEP1

STEP1

ドライバを操作用スロット(角穴)に差し込む。正しく差し込むと、ドライバは保持される。

 STEP2

STEP2

ドライバが保持され、ケージクランプが開いたら、電線挿入口(丸穴)に正しくむき出した電線を突き当たるまで差し込む。

STEP3

STEP3

電線を押えたまま、ドライバを抜けば結線完了。

スプリングの可動範囲について

スプリングの開口部(ケージ)の上縁が導電部の上面に当たる。

スプリングの開口部(ケージ)の上縁が導電部の上面に当たる。

ハウジング内に設けられたスプリング・ストッパーに当たる。

ハウジング内に設けられたスプリング・ストッパーに当たる。

上記により、スプリングの可動範囲は二重に制限されるため、弾性限界を超えることはなく、変形や損傷がない。

末端処理の合理化

電線を選ばず、特別な末端処理をせずに、電線の被覆をむいてそのまま結線できる。もちろん先端をハンダ付けや端子を圧着した電線でも同様に結線が可能。国際規格IEC60204-1(機械類の安全性)では「クランプユニット毎に電線1本づつ」が規定されている。

電線径に応じた自動調整機能

ケージクランプは、電線径に応じて自動的にクランプ力を調整する。電線が太いほどクランプ力は強くなり、電線の変形や動きに対してもスプリングが追従するため電線がゆるむことがない。ケージクランプスプリングのクランプ面は平面なので、電線を傷めずに導電部に押し付ける。同じ端子台に異なる太さの電線を接続しても全く問題がない。

接触部の信頼性

電線の引抜きに対しては、導体に食い込むのではなく、締め付け力を増すことによって電線を保持する。 ケージクランプはVDEやIECの規格で要求される電線保持力の規定を全てのサイズで満たしている。

ケージクランプは小さい面積に大きな力(N)を加えることによって、適正トルクで締められたネジ式と比べても同等以上の接触圧力(N / mm2)を得ている。また、一定の接触圧力を保持する為、定期的な締め直しを必要としない。

電線は導電部とまるで一体化したかのように大きな圧力で押しつけられる為、接触部は外気の影響を受けず(ガスタイト=気密性)腐蝕による劣化もない。また、ケージクランプは電線をスプリングの板厚面で押える為、他の差し込み式の板状スプリングと違い、電線に食い込んで傷つけることもなく、圧力自動調整機能とあわせ、ネジ式よりも電線に与える損傷は小さくなっている。

スプリングの材質はステンレス鋼(SUS631相当)で、耐腐蝕性に優れ、300℃の温度でも機械的特性に影響なく(ハウジングの材質は-50℃から+105℃までの環境温度下で連続使用可能、※機種により使用温度は異なる)、1,000回以上の操作後も問題なく使用できる。また、錫メッキの場合に問題になる、しゅう動硬化、マイグレーション、ホイスカー等の問題もない。

高容量

ケージクランプは短絡電流に対しても高い許容度を持っている。IEC178(CO)128に基づく短絡電流試験(電流密度120A / mm2=AC1秒)に機能を損なうことなく、合格している。電線の被覆は、過電流による発熱で溶け落ちるが、端子台はダメージを受けない。また、ケージクランプは導電部に純度の高い電気銅を使用し、接点圧力が高く安定した接触面を形成している。この為微電流、微電圧でも優れた性能を発揮し、熱電対の接続も可能。

耐振動、耐衝撃性

ケージクランプは大きなクランプ力を持つ一方で、質量は非常に小さく造られている。また、電線接続時には、優れた重量分配が保たれるよう設計されている。これにより固有の共振点がなく振動・衝撃に非常に強く、電線の損傷や測定可能な接触瞬断が生じない。ケージクランプに、試験条件として最大2,000Hz・加速最大20Gの振動を与えている。第三者機関での振動衝撃試験(ケージクランプに、試験条件として最大2,000Hz・三軸加速度最大各109Gの衝撃・振動を与える試験)にも合格している。ケージクランプは振動を加えながらの引っ張り試験が含まれているVDE0611の振動試験の要求水準も満たしていて、電線に引っ張り力がかかっている時に回転力を加える捻回試験にも合格している。

その他の電気的、耐環境性試験について

上記以外に、電圧降下、過電流、耐電圧、高周波特性、微弱電流等の電気的試験、高温、多湿、振動、塩水噴霧、亜硫酸ガスほか腐蝕性ガス等の耐環境性試験に関して、各国の規格に基づく試験データを持ち、それらの基準を大きく上回る結果を得ている。

メンテナンスフリーについて

優れた電気特性を安定して長期間維持し、振動や衝撃に強いため、結線後の保守点検が不要。ケージクランプによって製品や設備の信頼性を向上し、トータルコストを削減できる。製品の輸送時の振動によるゆるみ等に対応するための現地メンテナンスやその人件費等を考えれば節減効果は絶大。修理、改装の際にも、特別な準備を必要とせずに簡単に行える。

  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

開発秘話



WAGO社はスプリング式結線技術のメーカーとして1950年ドイツで設立されました。
CAGECLAMP®は鳥かご(CAGE)からヒントを得て電線を接続(CLAMP)する画期的なシステムで1977年に発売されました。
当時震動によるゆるみで大きな問題を抱えていたドイツ国鉄で採用され、その信頼性が実証されました。
日本国内でも国鉄時代から採用され現在は新幹線にも採用されています。

関連商品

DINレール(キャリアレール)

DINレール(キャリアレール)

EN60715規格準拠のスチール製DINレールです。

DINレール用エンドストップ

DINレール用エンドストップ

DINレール用エンドストップ。 ねじ止めではなく、増し締めも不要。

UL1015 / UL1283 / UL1284 UL・CSA対応

UL1015 / UL1283 / UL1284 UL・CSA対応

600V海外規格単芯電線です。

型番
280-519
280-520
280-637
280-641
280-646
280-650
280-651
280-656
280-681
280-683
280-684
280-687
280-833
280-834
280-835
280-836
280-837
280-901
280-902
280-904
280-907
280-946
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS極数
(極)
入出力数 定格電流(UL)
(A)
商品タイプ(□□端子台) 種類 線数
(線/極)
定格電圧
(V)
定格電流
(A)
電圧(UL規格)
(V)
電圧(CSA規格)
(V)
電流(CSA規格)
(A)
備考1

338円

1個 在庫品1日目(当日可能) 対応1x21対115中継/中継ジャンパスロット無グレー2線x25002030030020-

358円

1個 在庫品1日目(当日可能) 対応1x21対115中継/中継ジャンパスロット付グレー2線x25002030030020-

578円

1個 在庫品1日目(当日可能) 対応1[1対N] アース対3-アース線-グリーンイエロー3線------

178円

1個 在庫品1日目(当日可能) 対応11対220中継・分岐-グレー3線8002460060025-

192円

1個 在庫品1日目(当日可能) 対応12対220中継・分岐-グレー4線8002460060025隣接ジャンパ使用不可

188円

1個 在庫品1日目(当日可能) 対応11対220中継・分岐-オレンジ3線8002460060015-

188円

1個 在庫品1日目(当日可能) 対応11対220中継・分岐-ブルー3線8002460060025-

198円

1個 在庫品1日目(当日可能) 対応12対220中継・分岐-ブルー4線8002460060025隣接ジャンパ使用不可

178円

1個 在庫品1日目(当日可能) 対応11対220中継・分岐-グレー3線8002460060015-

328円

50個 10日目 対応11対215断路-グレー3線4001030060015-

188円

1個 在庫品1日目(当日可能) 対応11対220中継・分岐-ブルー3線8002460060015-

578円

1個 在庫品1日目(当日可能) 対応1[1対N] アース対3-アース線-グリーンイエロー3線------

238円

1個 在庫品1日目(当日可能) 対応2対220中継・分岐-グレー4線8002060060015-

248円

1個 在庫品1日目(当日可能) 対応2対220中継・分岐-ブルー4線8002060060015-

248円

1個 在庫品1日目(当日可能) 対応2対220中継・分岐-オレンジ4線8002060060015-

418円

1個 在庫品1日目(当日可能) 対応12対215断路-グレー4線4001030060015-

748円

1個 在庫品1日目(当日可能) 対応1[1対N] アース対4-アース線-グリーンイエロー4線------

148円

1個 在庫品1日目(当日可能) 対応11対120中継・分岐-グレー2線8002460060025-

157円

1個 在庫品1日目(当日可能) 対応11対120中継・分岐-オレンジ2線8002460060025-

157円

1個 在庫品1日目(当日可能) 対応11対120中継・分岐-ブルー2線8002460060025-

498円

1個 在庫品1日目(当日可能) 対応1[1対N] アース対2-アース線-グリーンイエロー2線------

198円

1個 在庫品1日目(当日可能) 対応12対220中継・分岐-オレンジ4線8002460060025隣接ジャンパ使用不可

Loading...

  1. 1


基本情報

結線方式 スクリューレス 取付方式 DINレール取付 部品/完成品 バラ部品
端子厚(ピッチ)(mm) 5 適合電線 単線 / より線 / 可とうより線 / 可とうより線(フェルール圧着) / 可とうより線(先端ボンディング) 適合 電線断面積(mm2) 0.08~2.5
適合 電線サイズ(AWG) 28~12 最大被覆外径(φmm) 4.1

DINレール用中継端子台 max2.5mm2 280シリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: スプリングがゆるむことは無いですか?
回答: ヘタリや折れの無い高品質のスプリングを使用しており、操作しない限りゆるまない構造です。CAGECLAMP®スプリングは鉄道車両や交通信号などで多くの実績があります。
質問: 結線の確認はどのように行いますか?
回答: 各製品に規定された電線のむき長さを守り結線後、軽く引っ張ることで確認できます。スクリューレスですから締め付けトルク管理は不要です。
