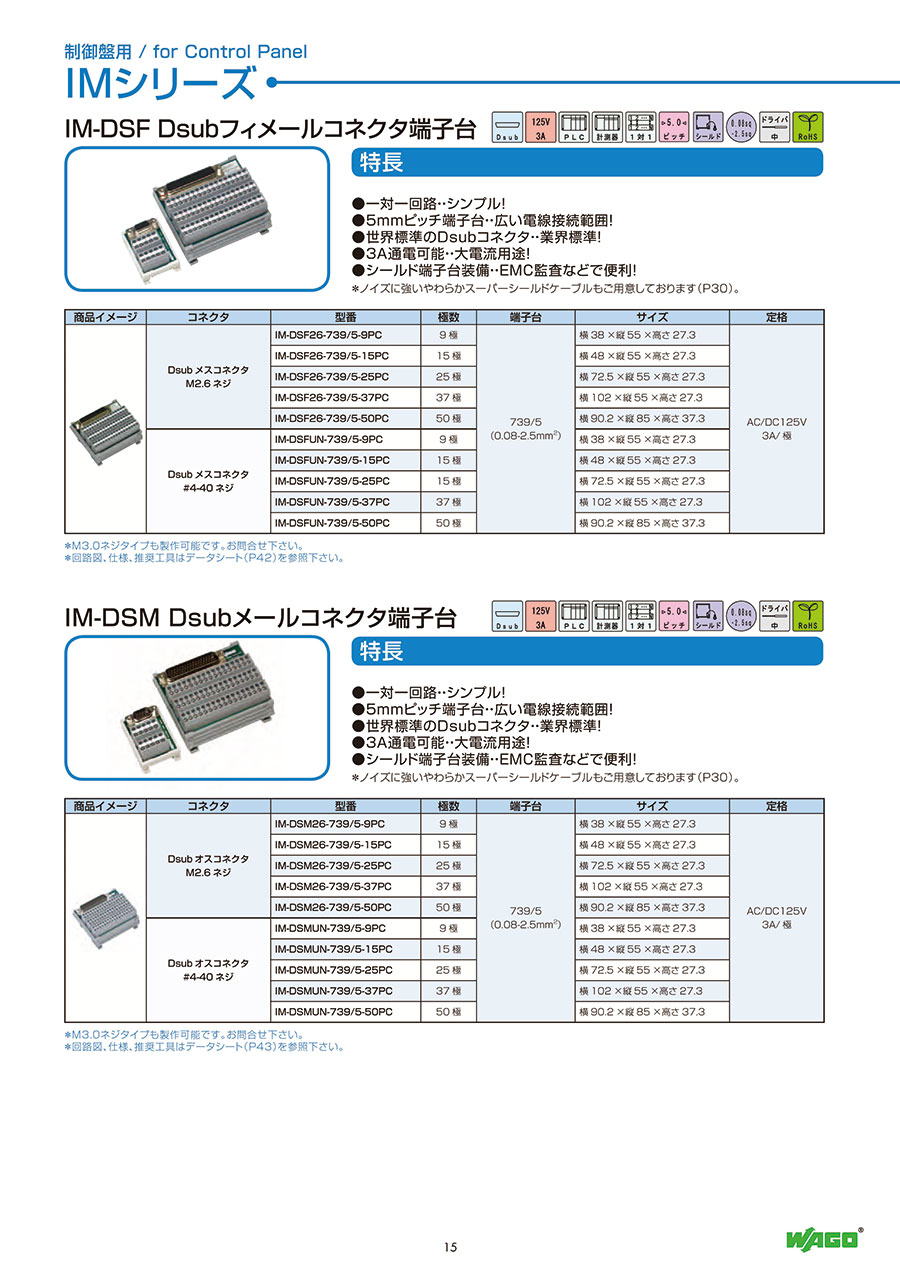

<h3 class="m-h3--wysiwyg">制御盤用 IMシリーズ IM-DSF D-subィメールコネクタ端子台の仕様</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005690208/222005690208_001_20230801115858.jpg" /></div><p>外形図</p></div><div class="m-unit"><div class="m-unit"><table class="m-table"><colgroup><col style="width:30.434782608696%;" /><col style="width:17.391304347826%;" /><col style="width:17.391304347826%;" /><col style="width:17.391304347826%;" /><col style="width:17.391304347826%;" /></colgroup><thead><tr><th style="text-align: left;">製品説明</th><th style="text-align: left;">点数</th><th style="text-align: left;">「W」 mm</th><th style="text-align: left;">型番​</th><th style="text-align: left;">Ident-No.</th></tr></thead><tbody><tr><th style="text-align: left;">コネクタ端子台(インタフェースモジュール)</th><td colspan="4" style="text-align: left;">M2.6ネジ付き</td></tr><tr><th rowspan="3" style="text-align: left;">シールド端子付きコネクタハウジングに接続</th><td style="text-align: left;">15</td><td style="text-align: left;">48</td><td style="text-align: left;">IM-DSF26-739/5-15PC</td><td style="text-align: left;">51213051</td></tr><tr><td style="text-align: left;">25</td><td style="text-align: left;">72.5</td><td style="text-align: left;">IM-DSF26-739/5-25PC</td><td style="text-align: left;">51213053</td></tr><tr><td style="text-align: left;">37</td><td style="text-align: left;">102</td><td style="text-align: left;">IM-DSF26-739/5-37PC</td><td style="text-align: left;">51217138</td></tr></tbody></table><div class="m-unit"><table class="m-table"><colgroup><col style="width:29.411764705882%;" /><col style="width:17.647058823529%;" /><col style="width:17.647058823529%;" /><col style="width:17.647058823529%;" /><col style="width:17.647058823529%;" /></colgroup><thead><tr><th colspan="5" rowspan="2" style="text-align: left;">技術仕様</th></tr><tr></tr></thead><tbody><tr><td style="text-align: left;">定格電圧</td><td colspan="4" style="text-align: center;">AC/DC125V</td></tr><tr><td style="text-align: left;">定格電流</td><td colspan="4" style="text-align: center;">3A</td></tr><tr><td style="text-align: left;">定格電圧(EN60664-1 による)</td><td colspan="4" style="text-align: center;">125V/0.8kV/2</td></tr><tr><td style="text-align: left;">動作温度/保存温度</td><td colspan="4" style="text-align: center;">-20 ～ +50℃, 結露なきこと</td></tr><tr><td style="text-align: left;">寸法</td><td colspan="4" style="text-align: center;">W&times;H27.1&times;L55mm</td></tr><tr><td style="text-align: left;">&nbsp;</td><td colspan="4" style="text-align: center;">H：DINレール上端からの寸法</td></tr><tr><td style="text-align: left;">コネクタ</td><td colspan="4" style="text-align: center;">SDシリーズストレートディップタイプコネクタ（ヒロセ電機）</td></tr><tr><td style="text-align: left;">端子台</td><td colspan="4" style="text-align: center;">WAGO CAGE CLAMP<sup>&reg;</sup> 739-1..シリーズ</td></tr><tr><td style="text-align: left;">適合電線</td><td colspan="4" style="text-align: center;">0.08 ～ 2.5 mm<sup>2</sup>/AWG28～12</td></tr><tr><td style="text-align: left;">&nbsp;</td><td colspan="4" style="text-align: center;">（電線被覆外径&phi;4.1mm以下）</td></tr><tr><td style="text-align: left;">電線むき長さ</td><td colspan="4" style="text-align: center;">8～9mm/0.31～0.35in</td></tr><tr><td style="text-align: left;">推奨工具</td><td colspan="4" style="text-align: center;">210-720,210-120J,210-350/01</td></tr></tbody></table></div></div></div>
