盤用キャビネット RXGB
- 通常単価(税別)
- 15,253円～54,333円
- 税込単価
- 16,778円～59,766円
通常出荷日：3日目～9日目
屋内・屋外兼用の制御盤用キャビネット【特長】・本体コーナー部に「全溶接構造」を採用した高い強度のキャビ...
詳細を確認
未確定：候補が96型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

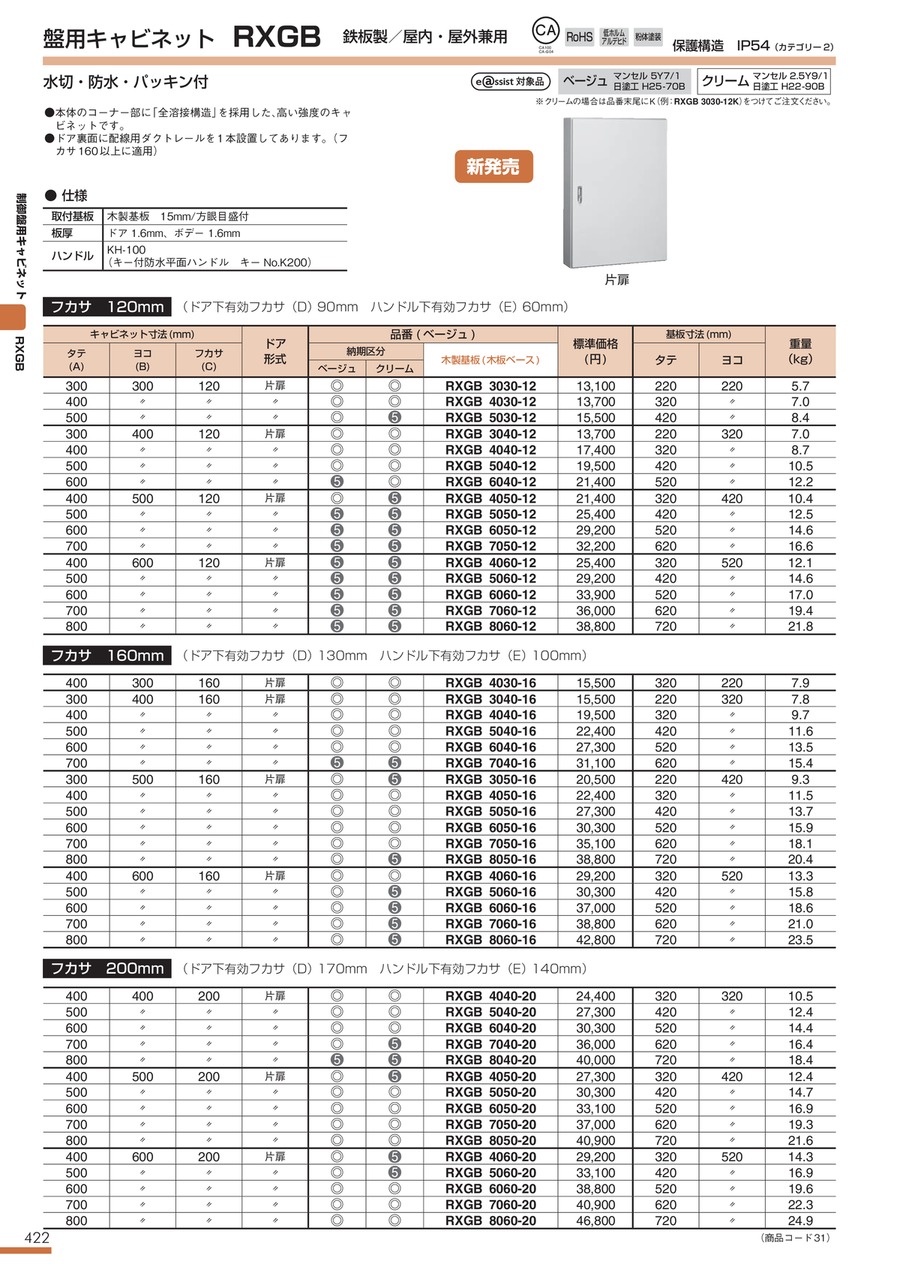

盤用キャビネットの特長
| 取付基板 | 木製基板15mm/方眼目盛付 |
|---|---|
| 板厚 | ドア1.6mm、ボデー 1.6mm |
| ハンドル | KH-100 (キー付防水平面ハンドル キー No.K200) |
フカサ120mmの寸法(ドア下有効フカサ(D)90mm、ハンドル下有効フカサ(E)60mm)
| キャビネット寸法(mm) | ドア 形式 | 品番(ベージュ) | 基板寸法(mm) | 重量 (kg) | |||
|---|---|---|---|---|---|---|---|
| タテ (A) | ヨコ (B) | フカサ (C) | 木製基板(木板ベース) | タテ | ヨコ | ||
| 300 | 300 | 120 | 片扉 | RXGB 3030-12 | 220 | 220 | 5.7 |
| 400 | 〃 | 〃 | 〃 | RXGB 4030-12 | 320 | 〃 | 7.0 |
| 500 | 〃 | 〃 | 〃 | RXGB 5030-12 | 420 | 〃 | 8.4 |
| 300 | 400 | 120 | 片扉 | RXGB 3040-12 | 220 | 320 | 7.0 |
| 400 | 〃 | 〃 | 〃 | RXGB 4040-12 | 320 | 〃 | 8.7 |
| 500 | 〃 | 〃 | 〃 | RXGB 5040-12 | 420 | 〃 | 10.5 |
| 600 | 〃 | 〃 | 〃 | RXGB 6040-12 | 520 | 〃 | 12.2 |
| 400 | 500 | 120 | 片扉 | RXGB 4050-12 | 320 | 420 | 10.4 |
| 500 | 〃 | 〃 | 〃 | RXGB 5050-12 | 420 | 〃 | 12.5 |
| 600 | 〃 | 〃 | 〃 | RXGB 6050-12 | 520 | 〃 | 14.6 |
| 700 | 〃 | 〃 | 〃 | RXGB 7050-12 | 620 | 〃 | 16.6 |
| 400 | 600 | 120 | 片扉 | RXGB 4060-12 | 320 | 520 | 12.1 |
| 500 | 〃 | 〃 | 〃 | RXGB 5060-12 | 420 | 〃 | 14.6 |
| 600 | 〃 | 〃 | 〃 | RXGB 6060-12 | 520 | 〃 | 17.0 |
| 700 | 〃 | 〃 | 〃 | RXGB 7060-12 | 620 | 〃 | 19.4 |
| 800 | 〃 | 〃 | 〃 | RXGB 8060-12 | 720 | 〃 | 21.8 |
フカサ160mmの寸法(ドア下有効フカサ(D)130mm、ハンドル下有効フカサ(E)100mm)
| キャビネット寸法(mm) | ドア 形式 | 品番(ベージュ) | 基板寸法(mm) | 重量 (kg) | |||
|---|---|---|---|---|---|---|---|
| タテ (A) | ヨコ (B) | フカサ (C) | 木製基板(木板ベース) | タテ | ヨコ | ||
| 400 | 300 | 160 | 片扉 | RXGB 4030-16 | 320 | 220 | 7.9 |
| 300 | 400 | 160 | 片扉 | RXGB 3040-16 | 220 | 320 | 7.8 |
| 400 | 〃 | 〃 | 〃 | RXGB 4040-16 | 320 | 〃 | 9.7 |
| 500 | 〃 | 〃 | 〃 | RXGB 5040-16 | 420 | 〃 | 11.6 |
| 600 | 〃 | 〃 | 〃 | RXGB 6040-16 | 520 | 〃 | 13.5 |
| 700 | 〃 | 〃 | 〃 | RXGB 7040-16 | 620 | 〃 | 15.4 |
| 300 | 500 | 160 | 片扉 | RXGB 3050-16 | 220 | 420 | 9.3 |
| 400 | 〃 | 〃 | 〃 | RXGB 4050-16 | 320 | 〃 | 11.5 |
| 500 | 〃 | 〃 | 〃 | RXGB 5050-16 | 420 | 〃 | 13.7 |
| 600 | 〃 | 〃 | 〃 | RXGB 6050-16 | 520 | 〃 | 15.9 |
| 700 | 〃 | 〃 | 〃 | RXGB 7050-16 | 620 | 〃 | 18.1 |
| 800 | 〃 | 〃 | 〃 | RXGB 8050-16 | 720 | 〃 | 20.4 |
| 400 | 600 | 160 | 片扉 | RXGB 4060-16 | 320 | 520 | 13.3 |
| 500 | 〃 | 〃 | 〃 | RXGB 5060-16 | 420 | 〃 | 15.8 |
| 600 | 〃 | 〃 | 〃 | RXGB 6060-16 | 520 | 〃 | 18.6 |
| 700 | 〃 | 〃 | 〃 | RXGB 7060-16 | 620 | 〃 | 21.0 |
| 800 | 〃 | 〃 | 〃 | RXGB 8060-16 | 720 | 〃 | 23.5 |
フカサ200mmの寸法(ドア下有効フカサ(D)170mm、ハンドル下有効フカサ(E)140mm)
| キャビネット寸法(mm) | ドア 形式 | 品番(ベージュ) | 基板寸法(mm) | 重量 (kg) | |||
|---|---|---|---|---|---|---|---|
| タテ (A) | ヨコ (B) | フカサ (C) | 木製基板(木板ベース) | タテ | ヨコ | ||
| 400 | 400 | 200 | 片扉 | RXGB 4040-20 | 320 | 320 | 10.5 |
| 500 | 〃 | 〃 | 〃 | RXGB 5040-20 | 420 | 〃 | 12.4 |
| 600 | 〃 | 〃 | 〃 | RXGB 6040-20 | 520 | 〃 | 14.4 |
| 700 | 〃 | 〃 | 〃 | RXGB 7040-20 | 620 | 〃 | 16.4 |
| 800 | 〃 | 〃 | 〃 | RXGB 8040-20 | 720 | 〃 | 18.4 |
| 400 | 500 | 200 | 片扉 | RXGB 4050-20 | 320 | 420 | 12.4 |
| 500 | 〃 | 〃 | 〃 | RXGB 5050-20 | 420 | 〃 | 14.7 |
| 600 | 〃 | 〃 | 〃 | RXGB 6050-20 | 520 | 〃 | 16.9 |
| 700 | 〃 | 〃 | 〃 | RXGB 7050-20 | 620 | 〃 | 19.3 |
| 800 | 〃 | 〃 | 〃 | RXGB 8050-20 | 720 | 〃 | 21.6 |
| 400 | 600 | 200 | 片扉 | RXGB 4060-20 | 320 | 520 | 14.3 |
| 500 | 〃 | 〃 | 〃 | RXGB 5060-20 | 420 | 〃 | 16.9 |
| 600 | 〃 | 〃 | 〃 | RXGB 6060-20 | 520 | 〃 | 19.6 |
| 700 | 〃 | 〃 | 〃 | RXGB 7060-20 | 620 | 〃 | 22.3 |
| 800 | 〃 | 〃 | 〃 | RXGB 8060-20 | 720 | 〃 | 24.9 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,260円 ( 16,786円 ) | 3日目 |
15,260円 ( 16,786円 ) | 3日目 |
15,253円 ( 16,778円 ) | 3日目 |
15,253円 ( 16,778円 ) | 3日目 |
17,589円 ( 19,348円 ) | 3日目 |
17,589円 ( 19,348円 ) | 9日目 |
23,587円 ( 25,946円 ) | 3日目 |
23,587円 ( 25,946円 ) | 9日目 |
15,253円 ( 16,778円 ) | 3日目 |
15,253円 ( 16,778円 ) | 3日目 |
17,589円 ( 19,348円 ) | 3日目 |
17,589円 ( 19,348円 ) | 3日目 |
20,006円 ( 22,007円 ) | 3日目 |
20,006円 ( 22,007円 ) | 3日目 |
22,289円 ( 24,518円 ) | 3日目 |
22,289円 ( 24,518円 ) | 3日目 |
28,208円 ( 31,029円 ) | 3日目 |
28,208円 ( 31,029円 ) | 9日目 |
24,706円 ( 27,177円 ) | 3日目 |
24,706円 ( 27,177円 ) | 3日目 |
26,005円 ( 28,606円 ) | 3日目 |
26,005円 ( 28,606円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
29,407円 ( 32,348円 ) | 9日目 |
29,407円 ( 32,348円 ) | 9日目 |
34,143円 ( 37,557円 ) | 3日目 |
34,143円 ( 37,557円 ) | 3日目 |
34,143円 ( 37,557円 ) | 3日目 |
34,143円 ( 37,557円 ) | 9日目 |
17,589円 ( 19,348円 ) | 9日目 |
17,589円 ( 19,348円 ) | 9日目 |
22,289円 ( 24,518円 ) | 3日目 |
22,289円 ( 24,518円 ) | 9日目 |
26,005円 ( 28,606円 ) | 3日目 |
26,005円 ( 28,606円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
29,407円 ( 32,348円 ) | 3日目 |
29,407円 ( 32,348円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
35,423円 ( 38,965円 ) | 3日目 |
35,423円 ( 38,965円 ) | 3日目 |
34,143円 ( 37,557円 ) | 9日目 |
34,143円 ( 37,557円 ) | 9日目 |
35,423円 ( 38,965円 ) | 3日目 |
35,423円 ( 38,965円 ) | 3日目 |
38,862円 ( 42,748円 ) | 3日目 |
38,862円 ( 42,748円 ) | 3日目 |
24,706円 ( 27,177円 ) | 3日目 |
24,706円 ( 27,177円 ) | 9日目 |
31,725円 ( 34,898円 ) | 3日目 |
31,725円 ( 34,898円 ) | 3日目 |
35,423円 ( 38,965円 ) | 3日目 |
35,423円 ( 38,965円 ) | 9日目 |
34,143円 ( 37,557円 ) | 3日目 |
34,143円 ( 37,557円 ) | 9日目 |
35,423円 ( 38,965円 ) | 3日目 |
35,423円 ( 38,965円 ) | 3日目 |
詳細情報
基本情報
屋内・屋外兼用の制御盤用キャビネット
【特長】
・本体コーナー部に「全溶接構造」を採用した高い強度のキャビネットです。
・ドア裏面にパネル取付用スタッドナットを設置。
・キャビネット内部を機器取付スペースとして活用できる。
・ドア裏面に配線用ダクトレールを1本設置してあります。（フカサ160以上に適用）
・扉着脱が容易な新蝶番を採用
・保護構造：IP54（片扉） 構造：水切・防水・パッキン付
【用途】
・制御盤の組込みに最適な屋内外兼用のキャビネット
