取付基板	木製基板 15mm/方眼目盛付
板厚	キャビネットヨコ寸法350mm以下の場合ドア 1.2mm、ボデー 1.2mm キャビネットヨコ寸法400mm以上の場合ドア 1.6mm、ボデー 1.2mm
ハンドル	ラッチ KR-60-1

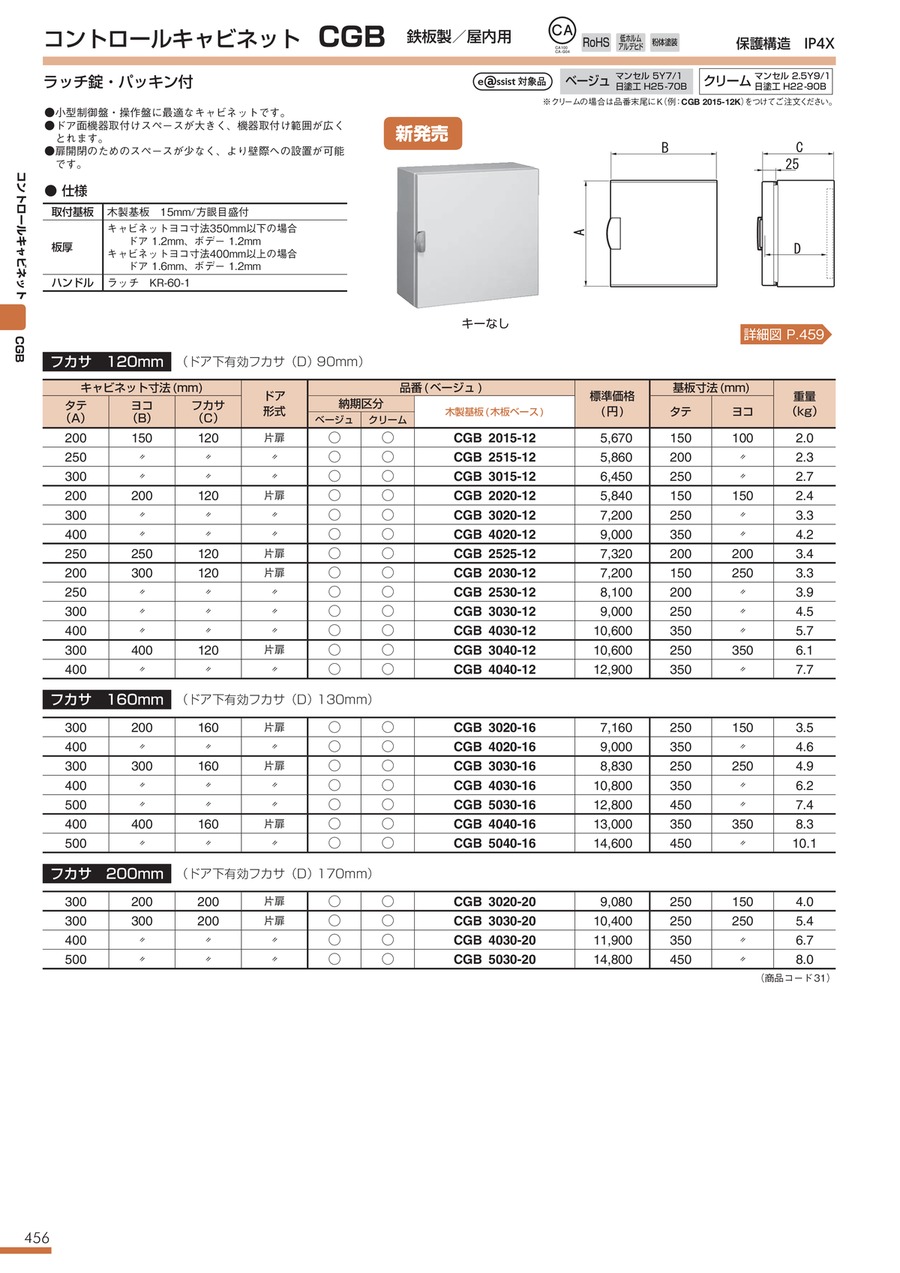

外形図

規格表

フカサ 120mm （ドア下有効フカサ（D） 90mm）

※クリームの場合は品番末尾にK（例：CGB 2015-12K）をつけてください。

フカサ 160mm （ドア下有効フカサ（D） 130mm）

※クリームの場合は品番末尾にK（例：CGB 2015-12K）をつけてください。

フカサ 200mm （ドア下有効フカサ（D） 170mm）

※クリームの場合は品番末尾にK（例：CGB 2015-12K）をつけてください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

板厚（扉・カバー）

(mm)

最小発注数量

150	200	120	ベージュ（5Y7/1）	1.2	1個
150	200	120	クリーム（2.5Y9/1）	1.2	1個
200	200	120	ベージュ（5Y7/1）	1.2	1個
200	200	120	クリーム（2.5Y9/1）	1.2	1個
300	200	120	ベージュ（5Y7/1）	1.2	1個
300	200	120	クリーム（2.5Y9/1）	1.2	1個
150	250	120	ベージュ（5Y7/1）	1.2	1個
150	250	120	クリーム（2.5Y9/1）	1.2	1個
250	250	120	ベージュ（5Y7/1）	1.2	1個
250	250	120	クリーム（2.5Y9/1）	1.2	1個
300	250	120	ベージュ（5Y7/1）	1.2	1個
300	250	120	クリーム（2.5Y9/1）	1.2	1個
150	300	120	ベージュ（5Y7/1）	1.2	1個
150	300	120	クリーム（2.5Y9/1）	1.2	1個
200	300	120	ベージュ（5Y7/1）	1.2	1個
200	300	120	クリーム（2.5Y9/1）	1.2	1個
200	300	160	ベージュ（5Y7/1）	1.2	1個
200	300	160	クリーム（2.5Y9/1）	1.2	1個
200	300	200	ベージュ（5Y7/1）	1.2	1個
200	300	200	クリーム（2.5Y9/1）	1.2	1個
300	300	120	ベージュ（5Y7/1）	1.2	1個
300	300	120	クリーム（2.5Y9/1）	1.2	1個
300	300	160	ベージュ（5Y7/1）	1.2	1個
300	300	160	クリーム（2.5Y9/1）	1.2	1個
300	300	200	ベージュ（5Y7/1）	1.2	1個
300	300	200	クリーム（2.5Y9/1）	1.2	1個
400	300	120	ベージュ（5Y7/1）	1.6	1個
400	300	120	クリーム（2.5Y9/1）	1.6	1個
200	400	120	ベージュ（5Y7/1）	1.2	1個
200	400	120	クリーム（2.5Y9/1）	1.2	1個
200	400	160	ベージュ（5Y7/1）	1.2	1個
200	400	160	クリーム（2.5Y9/1）	1.2	1個
300	400	120	ベージュ（5Y7/1）	1.2	1個
300	400	120	クリーム（2.5Y9/1）	1.2	1個
300	400	160	ベージュ（5Y7/1）	1.2	1個
300	400	160	クリーム（2.5Y9/1）	1.2	1個
300	400	200	ベージュ（5Y7/1）	1.2	1個
300	400	200	クリーム（2.5Y9/1）	1.2	1個
400	400	120	ベージュ（5Y7/1）	1.6	1個
400	400	120	クリーム（2.5Y9/1）	1.6	1個
400	400	160	ベージュ（5Y7/1）	1.6	1個
400	400	160	クリーム（2.5Y9/1）	1.6	1個
300	500	160	ベージュ（5Y7/1）	1.2	1個
300	500	160	クリーム（2.5Y9/1）	1.2	1個
300	500	200	ベージュ（5Y7/1）	1.2	1個
300	500	200	クリーム（2.5Y9/1）	1.2	1個
400	500	160	ベージュ（5Y7/1）	1.6	1個
400	500	160	クリーム（2.5Y9/1）	1.6	1個

通常単価(税別) (税込単価)	通常出荷日

5,895円 ( 6,485円 )	3日目
5,895円 ( 6,485円 )	3日目
5,940円 ( 6,534円 )	3日目
5,940円 ( 6,534円 )	3日目
7,552円 ( 8,307円 )	3日目
7,552円 ( 8,307円 )	3日目
5,895円 ( 6,485円 )	9日目
5,895円 ( 6,485円 )	3日目
7,707円 ( 8,478円 )	3日目
7,707円 ( 8,478円 )	3日目
8,320円 ( 9,152円 )	3日目
8,320円 ( 9,152円 )	3日目
6,712円 ( 7,383円 )	3日目
6,712円 ( 7,383円 )	3日目
7,552円 ( 8,307円 )	3日目
7,552円 ( 8,307円 )	3日目
7,531円 ( 8,284円 )	3日目
7,531円 ( 8,284円 )	3日目
9,514円 ( 10,465円 )	3日目
9,514円 ( 10,465円 )	3日目
9,508円 ( 10,459円 )	3日目
9,508円 ( 10,459円 )	3日目
9,402円 ( 10,342円 )	3日目
9,402円 ( 10,342円 )	3日目
10,632円 ( 11,695円 )	3日目
10,632円 ( 11,695円 )	3日目
10,600円 ( 11,660円 )	3日目
10,600円 ( 11,660円 )	9日目
9,508円 ( 10,459円 )	3日目
9,508円 ( 10,459円 )	9日目
9,508円 ( 10,459円 )	3日目
9,508円 ( 10,459円 )	3日目
10,600円 ( 11,660円 )	3日目
10,600円 ( 11,660円 )	3日目
11,367円 ( 12,504円 )	3日目
11,367円 ( 12,504円 )	3日目
12,861円 ( 14,147円 )	3日目
12,861円 ( 14,147円 )	3日目
14,024円 ( 15,426円 )	3日目
14,024円 ( 15,426円 )	9日目
13,966円 ( 15,363円 )	3日目
13,966円 ( 15,363円 )	3日目
14,129円 ( 15,542円 )	3日目
14,129円 ( 15,542円 )	3日目
16,434円 ( 18,077円 )	3日目
16,434円 ( 18,077円 )	3日目
15,316円 ( 16,848円 )	3日目
15,316円 ( 16,848円 )	3日目

詳細情報

基本情報

基本情報

鉄板製／屋内用露出形／木製基板／ラッチ錠
【特長】
・従来タイプに比べ、扉面機器取付けスペース、基板サイズが拡大しました。
・基板の取付けは着脱がしやすい引っ掛け式構造です。（小型サイズは除く）
・小型制御盤・操作盤に最適なキャビネットです。
・ドア面機器取付けスペースが大きく、機器取付け範囲が広くとれます。
・扉開閉のためのスペースが少なく、より壁際への設置が可能です。
【仕様】
・保護構造：IP4X
・構造：ラッチ錠・パッキン付
・取付基板：木製基板 15mm／方眼目盛付
・板厚：ヨコ寸法350mm以下の場合：ドア1.2mm ボデー1.2mm
ヨコ寸法400mm以上の場合：ドア1.6mm ボデー1.2mm
・ハンドル：ラッチ KR-60-1（キーなし）
