ケーブルキャリア用可動シールド付エンコーダケーブル エンコーダ（CF211） CE/UL対応
- 通常単価(税別)
- 1,587円～134,308円
- 税込単価
- 1,746円～147,739円
通常出荷日：3日目一部当日出荷可能
特長● 高負荷に対応● PVC外被● 耐油性● 難燃性用途● 屋内での使用向き・ただし、5℃を超える環...
詳細を確認
未確定：候補が100型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特長詳細
特徴
- 高負荷に対応
- PVC外被
- 耐油性
- 難燃性
製品構造
| 導体 | 非常に高い屈曲性のある銅裸線を細かく撚った特殊撚り導体 |
|---|---|
| 線心の絶縁 | 機械的特性に優れたPP混合材 |
| 線心の撚り | エンコーダケーブル仕様に準拠 |
| 線心色 | エンコーダケーブル仕様に準拠 デジタルカタログのカラーコード表を参照 |
| ツイストペアのシールド | 非常に高い耐屈曲性のある錫メッキ銅製編組シールド編組遮蔽率約90% |
| 中間シース | エナジーチェーンに適したTPE混合材 |
| ツイストペアの外被 | 外側層にテープ巻 |
| 全体のシールド | 非常に高い耐屈曲性のある錫メッキ銅製編組シールド編組遮蔽率約90% |
| 外被 | エナジーチェーンに適した低粘着性・耐油性PVC混合材（DIN VDE 0282 Part 10準拠） 色：グレー（RAL7001 類似）から黄緑（RAL6018類似）へ切替え中 |
規格表
| 型式 | 線心数、導体断面積 [mm2] | 仕上径 （約）[mm] | 銅質量 [kg/km] | 質量 [kg/km] | 構成 | カラーコード |
|---|---|---|---|---|---|---|
| ※ | (3×(2C×0.14)S+ (4C×0.14)+(2C×0.5))S | 9 | 63 | 102 | 3×(2C×0.14)S 4C×0.14 2C×0.5 | 緑/黄、黒/茶、赤/橙 灰、青、白-黄、白-黒 茶-赤、茶-青 |
| ※ | (3×(2C×0.14)S+(2C×0.5S))S | 9.5 | 65 | 108 | 3×(2C×0.14)S 2C×0.5S | 緑/黄、黒/茶、赤/橙 黒、赤 |
| ※ | (3×(2C×0.14)S+ (2C×0.5)+(4C×0.14)+ 4C×0.25))S | 10 | 80 | 126 | 3×(2C×0.14)S 4C×0.14 4C×0.25 2C×0.5 | 緑/黄、黒/茶、赤/橙 灰、青、白-黄、白-黒 茶-黄、茶-灰、緑-黒、緑-赤 茶-赤、茶-青 |
| ※ | (4×(2C×0.25)+2C×0.5)S | 8 | 51 | 81 | 4×(2C×0.25) 2C×0.5 | 茶/緑、青/紫、灰/桃、赤/黒 白、茶 |
| ※ | (4×(2C×0.25)+2C×1.0)S | 8.5 | 63 | 95 | 4×(2C×0.25) 2C×1.0 | 茶/緑、青/紫、灰/桃、赤/黒 白、茶 |
| ※ | (4×(2C×0.34)+4C×0.5)S | 9 | 72 | 107 | 4×(2C×0.34) 4C×0.5 | 黒/茶、赤/橙、黄/緑、青/紫 青-白、黒-白、赤-白、黄-白 |
| ※ | (4×(2C×0.25)S+(2C×0.5))S | 10 | 78 | 125 | 4×(2C×0.25)S 2C×0.5 | 白/茶、緑/黄、灰/桃、青/赤 黒（番号表示1～2） |
| ※ | (3×(2C×0.25)S)S | 9 | 52 | 89 | 3×(2C×0.25)S | 白/茶、緑/黄、灰/桃 |
| ※ | (4×(2C×0.14)+4C×1.0+ (4C×0.14)S)S | 10 | 94 | 141 | (4C×0.14)S 4×(2C×0.14) 4C×1.0 | 青-黒、赤-黒、黄-黒、緑-黒 赤/黒、茶/緑、黄/紫、灰/桃 白-緑、茶-緑、青、白 |
| ※ | (2×(2C×0.25)+2C×0.5)S | 6.5 | 35 | 58 | 2×(2×0.25) 2×0.5 | 赤/黒、灰/桃 白、茶 |
| ※ | (3C×0.25+3×(2C×0.25)S+ 2C×1.0)S | 10 | 85 | 129 | 3×(2C×0.25)S (3C×0.25) (2C×1.0) | 茶/緑、灰/桃、赤/黒 青、黄、紫 白、茶 |
| ※ | 3×(2C×0.14)+2×(4C×0.14) +(2C×0.5))S | 8.5 | 54 | 92 | 3×(2C×0.14) 2×(4C×0.14) (2C×0.5) | 青/赤、黒/紫、灰-桃/赤-青 緑/灰/黄/桃、白-緑/白-黄/茶-緑/茶-黄 白/茶 |
| CF211.022 | (5C×0.5+(2C×0.25))S | 7 | 47 | 74 | 5C×0.5 2C×0.25 | 青、緑、黄、灰、桃 白、茶 |
| ※ | ((4C×0.14)+2×(2C×0.34))S | 7 | 37 | 63 | (4C×0.14) 2×(2C×0.34) | 黄/灰/紫/桃 白-緑/白、茶-緑/青 |
| ※ | (5×(2C×0.14)+2C×0.5)S | 8 | 46 | 78 | 5×(2C×0.14) (2C×0.5) | 緑/茶、灰/黄、紫/白、黒/赤、青/桃 白-緑、白-赤 |
| ※ | (2×(2C×0.15)+(2C×0.38))S | 8 | 37 | 79 | (2×(2C×0.15) 2C×0.38 | 緑/黄、桃/青 赤、黒 |
| ※ | (5×(2C×0.25))S | 8 | 44 | 74 | 5×2C×0.25 | 白/茶、緑/黄、灰/桃、青/赤、黒/紫 |
| ※ | (6×(2C×0.25))S | 8.5 | 52 | 86 | 6×2C×0.25 | 白/茶、緑/黄、灰/桃、青/赤、黒/紫 灰-桃/赤-青 |
| ※ | (3×(2C×0.14)+(2×0.34))S | 7 | 33 | 58 | 3×(2C×0.14) (2C×0.34))S | 白/茶、緑/黄、灰/桃 青/赤 |
※ミスミ取り扱いない製品
* 旧製品番号とカラーコードについてデジタルカタログ参照
標準品以外については、別途お問合せください。
注記：本表記載の仕上径は最大値であり、小さくなる場合がある。
C=接地導体なし
S＝シールド
製品特性
特性図
特性表
| [稼動時]使用温度条件 と最小曲げ半径 | -5℃～+70℃、10×ケーブル外径 |
|---|---|
| [固定時]使用温度条件 と最小曲げ半径 | -20℃～+70℃、5×ケーブル外径 |
| エナジーチェーン での最高走行速度 | フリースパン走行：5m/s、スライド走行：3m/s |
| エナジーチェーン での最高加速度 | 30m/s2 |
| ストローク | 10mまで （ロングストロークでご使用の場合にはご相談く ださい。） |

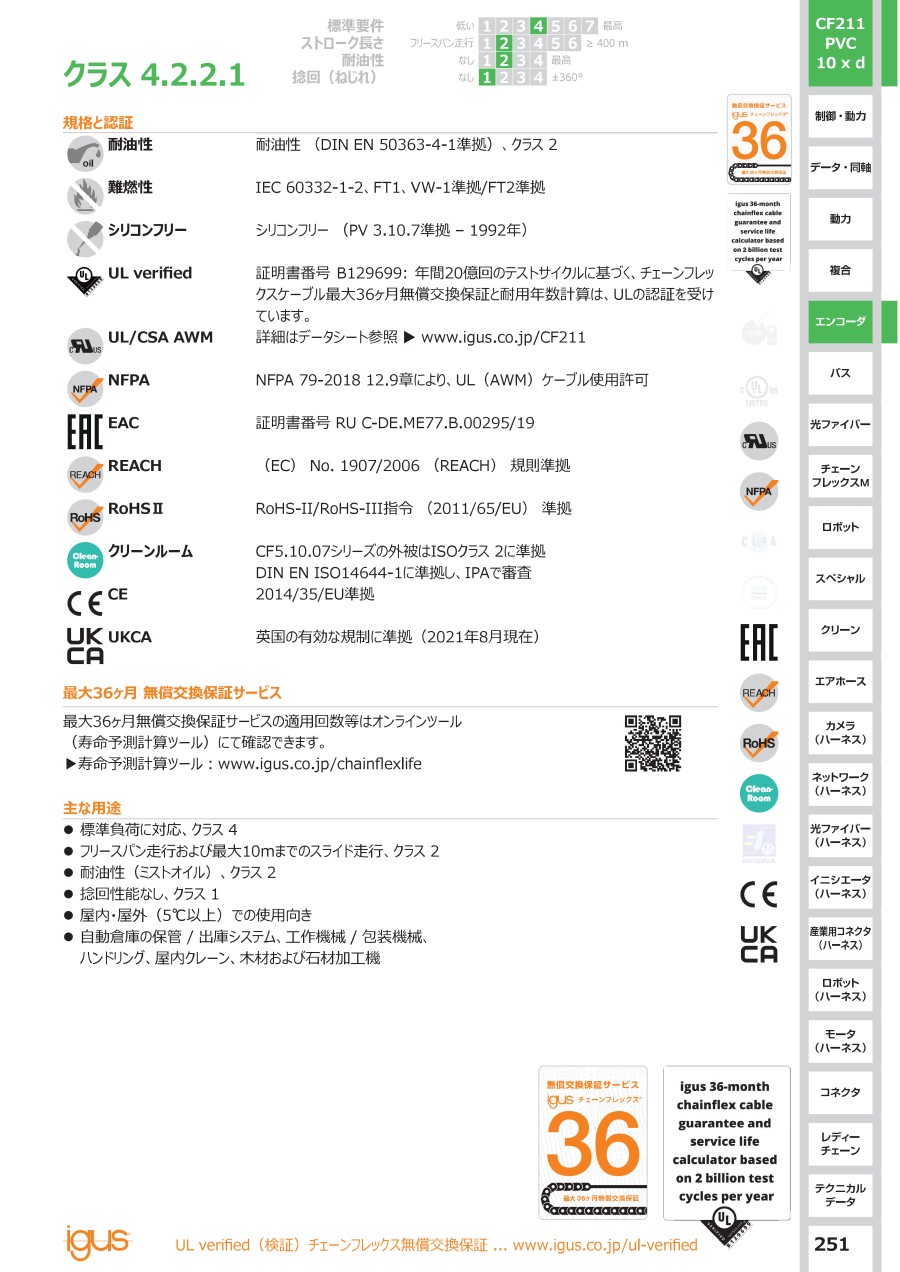

製品仕様
| 定格電圧 | 50V |
|---|---|
| 試験電圧 | 500 V |
| 耐油性 | 耐油性（DIN EN50363-4-1準拠） |
| 難燃性 | IEC 60332-1-2、CEI 20-35、FT1、VW-1（準拠） |
| シリコンフリー | PV 3.10.7 準拠、1992年 |
| CE | 2006/95/EC準拠 |
| UL/CSA | スタイル1589・2502、30V、80℃ |
| NFPA79-2012 | 12.9章により、UL（AWM）ケーブル使用許可 |
| CEI | CEI 20-35準拠 |
| 鉛不使用 | RoHSII指令（2011/65/EC）準拠 |
| クリーンルーム | ISOクラス2、CF5.10.07準拠の外被、IPA（14644-1）審査 |
導体抵抗
| CF211 公称断面積 | 0.14 | 0.25 | 0.34 | 0.5 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 導体抵抗(約)[Ω/km] | 138 | 79 | 57 | 39 | 26 | 19.5 | 13.3 | 8 | 4.95 | 3.3 | 1.9 |
使用方法・使用事例
様々な軸方向に稼動するエナジーチェーン内に敷設されたチェーンフレックスケーブル
用途
- 屋内での使用向き・ただし、5℃を超える環境であれば屋外使用も可
- 特にフリースパン走行とスライド走行（最長100m）に適する
- 自動倉庫の保管/出庫システム、工作機械、包装機械、マテハン装置、屋内クレーンなどに最適
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,587円 ( 1,746円 ) | 3日目 |
3,176円 ( 3,494円 ) | 3日目 |
4,762円 ( 5,238円 ) | 3日目 |
6,350円 ( 6,985円 ) | 3日目 |
7,937円 ( 8,731円 ) | 3日目 |
9,524円 ( 10,476円 ) | 3日目 |
11,112円 ( 12,223円 ) | 3日目 |
12,699円 ( 13,969円 ) | 3日目 |
14,285円 ( 15,714円 ) | 3日目 |
13,431円 ( 14,774円 ) | 3日目 |
14,774円 ( 16,251円 ) | 3日目 |
16,118円 ( 17,730円 ) | 3日目 |
17,460円 ( 19,206円 ) | 3日目 |
18,804円 ( 20,684円 ) | 3日目 |
20,147円 ( 22,162円 ) | 3日目 |
21,490円 ( 23,639円 ) | 3日目 |
22,833円 ( 25,116円 ) | 3日目 |
24,175円 ( 26,593円 ) | 3日目 |
25,519円 ( 28,071円 ) | 3日目 |
26,862円 ( 29,548円 ) | 3日目 |
28,206円 ( 31,027円 ) | 3日目 |
29,548円 ( 32,503円 ) | 3日目 |
30,891円 ( 33,980円 ) | 3日目 |
32,234円 ( 35,457円 ) | 3日目 |
33,578円 ( 36,936円 ) | 3日目 |
34,920円 ( 38,412円 ) | 3日目 |
36,264円 ( 39,890円 ) | 3日目 |
37,607円 ( 41,368円 ) | 3日目 |
38,950円 ( 42,845円 ) | 3日目 |
40,293円 ( 44,322円 ) | 3日目 |
41,635円 ( 45,799円 ) | 3日目 |
42,979円 ( 47,277円 ) | 3日目 |
44,322円 ( 48,754円 ) | 3日目 |
45,666円 ( 50,233円 ) | 3日目 |
47,008円 ( 51,709円 ) | 3日目 |
48,351円 ( 53,186円 ) | 3日目 |
49,694円 ( 54,663円 ) | 3日目 |
51,038円 ( 56,142円 ) | 3日目 |
52,380円 ( 57,618円 ) | 3日目 |
53,724円 ( 59,096円 ) | 3日目 |
55,067円 ( 60,574円 ) | 3日目 |
56,410円 ( 62,051円 ) | 3日目 |
57,753円 ( 63,528円 ) | 3日目 |
59,095円 ( 65,005円 ) | 3日目 |
60,439円 ( 66,483円 ) | 3日目 |
61,782円 ( 67,960円 ) | 3日目 |
63,126円 ( 69,439円 ) | 3日目 |
64,468円 ( 70,915円 ) | 3日目 |
65,811円 ( 72,392円 ) | 3日目 |
67,154円 ( 73,869円 ) | 3日目 |
68,498円 ( 75,348円 ) | 3日目 |
69,840円 ( 76,824円 ) | 3日目 |
71,184円 ( 78,302円 ) | 3日目 |
72,527円 ( 79,780円 ) | 3日目 |
73,870円 ( 81,257円 ) | 3日目 |
75,213円 ( 82,734円 ) | 3日目 |
76,555円 ( 84,211円 ) | 3日目 |
77,899円 ( 85,689円 ) | 3日目 |
79,242円 ( 87,166円 ) | 3日目 |
80,586円 ( 88,645円 ) | 3日目 |
詳細情報
基本情報
特長
● 高負荷に対応
● PVC外被
● 耐油性
● 難燃性
用途
● 屋内での使用向き・ただし、5℃を超える環境であれば屋外使用も可
● 特にフリースパン走行とスライド走行（最長100m）に適する
● 自動倉庫の保管/出庫システム、工作機械、包装機械、マテハン装置、屋内クレーンなどに最適
