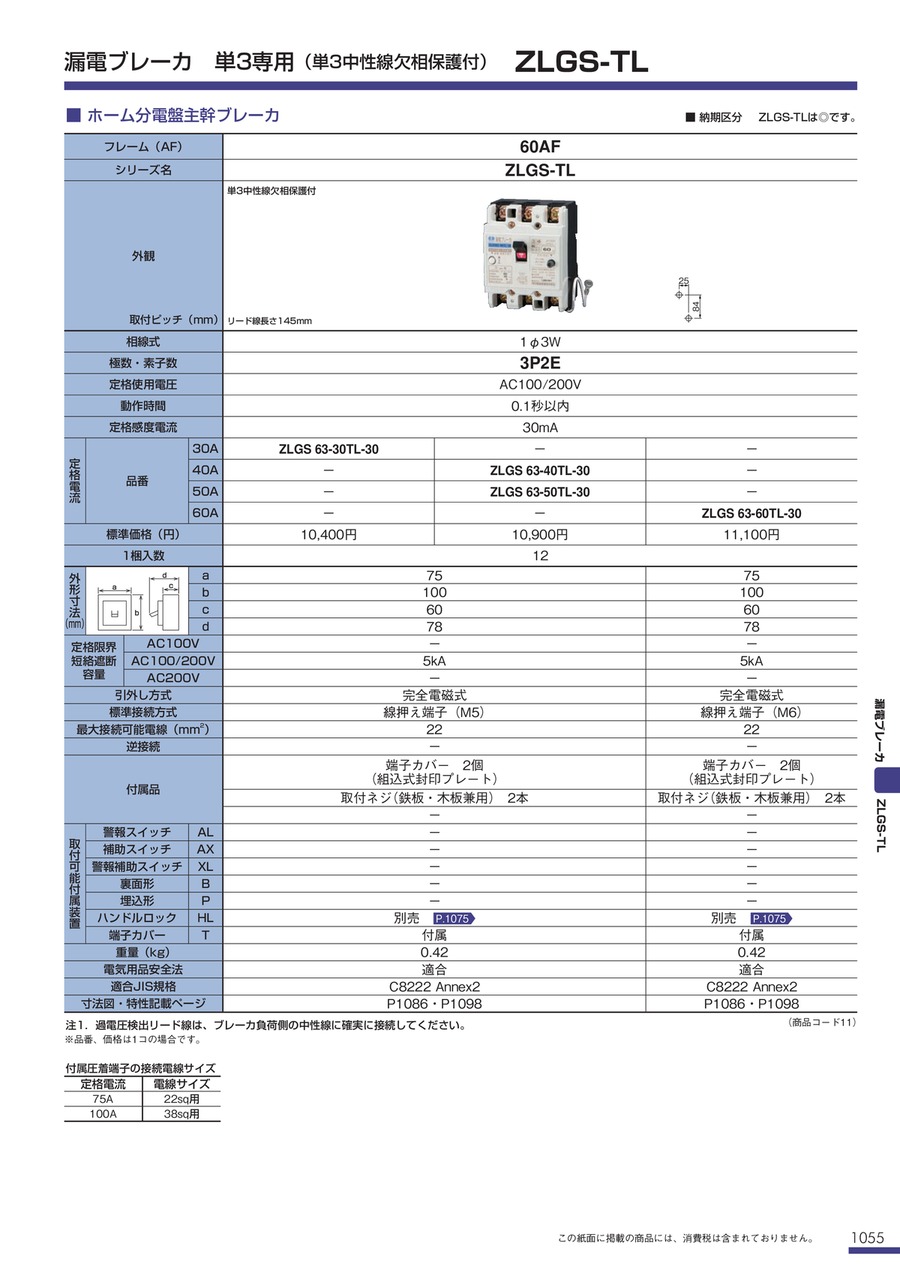

<h3 class="m-h3--wysiwyg">漏電ブレーカ 単3専用（ZLGS-TL）の特長</h3>  <table class="m-table"><colgroup><col style="width: 4.7619047619048%;" /><col style="width: 7.9365079365079%;" /><col style="width: 7.9365079365079%;" /><col style="width: 7.9365079365079%;" /><col style="width: 23.809523809524%;" /><col style="width: 23.809523809524%;" /><col style="width: 23.809523809524%;" /></colgroup>  <tbody>  <tr>  <th style="text-align: center;" colspan="4">フレーム(AF)</th>  <td style="text-align: center;" colspan="3">60AF</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">シリーズ名</th>  <td style="text-align: center;" colspan="3">ZLGS-TL</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">相線式</th>  <td style="text-align: center;" colspan="3">1&phi;3W</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">極数・素子数</th>  <td style="text-align: center;" colspan="3">3P2E</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">定格使用電圧</th>  <td style="text-align: center;" colspan="3">AC100/200V</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">動作時間</th>  <td style="text-align: center;" colspan="3">0.1秒以内</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">定格感度電流</th>  <td style="text-align: center;" colspan="3">30mA</td>  </tr>  <tr>  <th style="text-align: center;" rowspan="4">定<br />格<br />電<br />流</th>  <th style="text-align: center;" colspan="2" rowspan="4">品番</th>  <th style="text-align: center;">30A</th>  <td style="text-align: center;">ZLGS63-30TL-30</td>  <td style="text-align: center;">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;">40A</th>  <td style="text-align: center;">-</td>  <td style="text-align: center;">ZLGS63-40TL-30</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;">50A</th>  <td style="text-align: center;">-</td>  <td style="text-align: center;">ZLGS63-50TL-30</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;">60A</th>  <td style="text-align: center;">-</td>  <td style="text-align: center;">-</td>  <td style="text-align: center;">ZLGS63-60TL-30</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2" rowspan="3">定格限界<br />短絡遮断<br />容量</th>  <th style="text-align: center;" colspan="2">AC100V</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">AC100/200V</th>  <td style="text-align: center;" colspan="2">5kA</td>  <td style="text-align: center;">5kA</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">AC200V</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">引外し方式</th>  <td style="text-align: center;" colspan="2">完全電磁式</td>  <td style="text-align: center;">完全電磁式</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">標準接続方式</th>  <td style="text-align: center;" colspan="2">線押え端子(M5)</td>  <td style="text-align: center;">線押え端子(M6)</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">最大接続可能電線(mm<sup>2</sup>)</th>  <td style="text-align: center;" colspan="2">22</td>  <td style="text-align: center;">22</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">逆接続</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4" rowspan="3">付属品</th>  <td style="text-align: center;" colspan="2">端子カバー2個<br />(組込式封印プレート)</td>  <td style="text-align: center;">端子カバー2個<br />(組込式封印プレート)</td>  </tr>  <tr>  <td style="text-align: center;" colspan="2">取付ネジ(鉄板・木板兼用)2本</td>  <td style="text-align: center;">取付ネジ(鉄板・木板兼用)2本</td>  </tr>  <tr>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" rowspan="7">取<br />付<br />可<br />能<br />付<br />属<br />装<br />置</th>  <th style="text-align: center;" colspan="2">警報スイッチ</th>  <th style="text-align: center;">AL</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">補助スイッチ</th>  <th style="text-align: center;">AX</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">警報補助スイッチ</th>  <th style="text-align: center;">XL</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">裏面形</th>  <th style="text-align: center;">B</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">埋込形</th>  <th style="text-align: center;">P</th>  <td style="text-align: center;" colspan="2">-</td>  <td style="text-align: center;">-</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">ハンドルロック</th>  <th style="text-align: center;">HL</th>  <td style="text-align: center;" colspan="2">別売</td>  <td style="text-align: center;">別売</td>  </tr>  <tr>  <th style="text-align: center;" colspan="2">端子カバー</th>  <th style="text-align: center;">T</th>  <td style="text-align: center;" colspan="2">付属</td>  <td style="text-align: center;">付属</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">重量(kg)</th>  <td style="text-align: center;" colspan="2">0.42</td>  <td style="text-align: center;">0.42</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">電気用品安全法</th>  <td style="text-align: center;" colspan="2">適合</td>  <td style="text-align: center;">適合</td>  </tr>  <tr>  <th style="text-align: center;" colspan="4">適合JIS規格</th>  <td style="text-align: center;" colspan="2">C8222 Annex2</td>  <td style="text-align: center;">C8222 Annex2</td>  </tr>  </tbody>  </table>  <div class="m-unit">  <p class="u-fs-M">注1.過電圧検出リード線は、ブレーカ負荷側の中性線に確実に接続してください。</p>  </div>  <h4 class="m-h4--wysiwyg">寸法</h4>  <div class="m-thumbnail">  <div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222005625688/222005625688_001_20230801115858.jpg" alt="漏電ブレーカ ZLGS-TL 単3専用（単3中性線欠相保護付）:関連画像" /></div>  <p>寸法図</p>  </div>  <div class="m-unit">  <div class="m-cols" data-autoheight="group">  <div class="m-cols__wrap">  <div class="m-cols__1of2">  <p class="u-fs-M">ZLGS 63-30TL-30/ZLGS 63-40TL-30/ZLGS 63-50TL-30</p>  <table class="m-table"><colgroup><col style="width: 11.111111111111%;" /><col style="width: 88.888888888889%;" /></colgroup>  <tbody>  <tr>  <th style="text-align: center;">a</th>  <td style="text-align: center;">75</td>  </tr>  <tr>  <th style="text-align: center;">b</th>  <td style="text-align: center;">100</td>  </tr>  <tr>  <th style="text-align: center;">c</th>  <td style="text-align: center;">60</td>  </tr>  <tr>  <th style="text-align: center;">d</th>  <td style="text-align: center;">78</td>  </tr>  </tbody>  </table>  <p class="u-fs-M">単位(mm)</p>  </div>  <div class="m-cols__1of2">  <p class="u-fs-M">ZLGS 63-60TL-30</p>  <table class="m-table"><colgroup><col style="width: 11.111111111111%;" /><col style="width: 88.888888888889%;" /></colgroup>  <tbody>  <tr>  <th style="text-align: center;">a</th>  <td style="text-align: center;">75</td>  </tr>  <tr>  <th style="text-align: center;">b</th>  <td style="text-align: center;">100</td>  </tr>  <tr>  <th style="text-align: center;">c</th>  <td style="text-align: center;">60</td>  </tr>  <tr>  <th style="text-align: center;">d</th>  <td style="text-align: center;">78</td>  </tr>  </tbody>  </table>  <p class="u-fs-M">単位(mm)</p>  </div>  </div>  </div>  </div>  <h4 class="m-h4--wysiwyg">付属圧着端子の接続電線サイズ</h4>  <table class="m-table"><colgroup><col style="width: 50%;" /><col style="width: 50%;" /></colgroup>  <thead>  <tr>  <th style="text-align: center;">定格電流</th>  <th style="text-align: center;">電線サイズ</th>  </tr>  </thead>  <tbody>  <tr>  <td style="text-align: center;">75A</td>  <td style="text-align: center;">22sq用</td>  </tr>  <tr>  <td style="text-align: center;">100A</td>  <td style="text-align: center;">38sq用</td>  </tr>  </tbody>  </table>
