KASUGA

防水中継端子ボックス（雌ねじタイプ）

防水中継端子ボックス（雌ねじタイプ） JPBG04
通常単価(税別)
1,612円
税込単価
1,773円
通常出荷日：在庫品1日目当日出荷可能

耐油性、防水性（IP67）に優れ防水中継端子ボックス。【特長】・角部に丸みを多く持たせた優しいフォルム...

詳細を確認
  • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
    これに伴い社名、住所の表記が変更となります。
    本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
    ※本変更による製品仕様の変更はございません。
    メーカーレター　ラベル変更例
詳細を確認

よく一緒に見られています

防水中継端子ボックス JPBS04・JPBS06

KASUGA

防水中継端子ボックス JPBS04・JPBS06
通常価格(税別)： 1,862円 (税込価格：2,048円)

通常出荷日：在庫品1日目

型番:

JPBG04
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

JPBG04の仕様・寸法情報

端子台有無
端子台有り
材質
樹脂
サイズ
固定サイズ
外形寸法W 横(幅)
85
外形寸法H 縦(高さ)
50
外形寸法D 奥行(厚み)
38.5
穴加工対応
非対応
形状
指定なし
設置
屋内・屋外兼用
基板・中板
無
保護機能（耐環境性）
IP67
塗装色
指定なし
代表規格
なし
極数(極)
4

商品仕様

防水中継端子ボックス（雌ねじタイプ）の詳細

丸みを持たせたこだわりのデザイン

防水中継端子ボックス（雌ねじタイプ）:関連画像

JPBG04（雌ねじタイプ）イメージ

使用用途に合わせたケーブルグランドの選定が可能

防水中継端子ボックス（雌ねじタイプ）:関連画像

JPBG04（雌ねじタイプ）特長

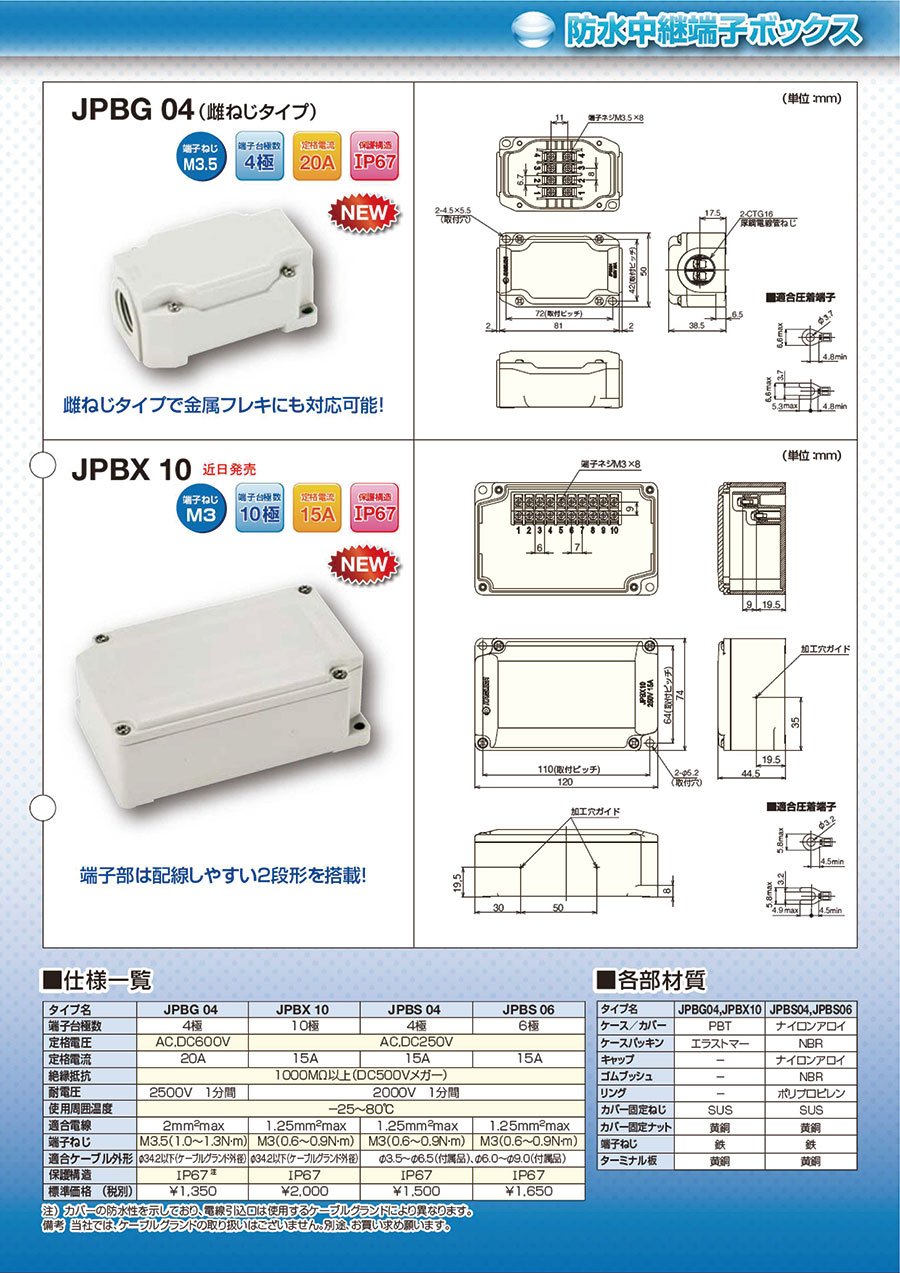

製品仕様

製品仕様

  • 端子台極数：4極
  • 定格電圧：AC／DC600V
  • 定格電流：20A
  • 絶縁抵抗：1000MΩ以上（DC500Vメガー）
  • 耐電圧：2500V/1分間
  • 使用温度範囲：-25～80℃
  • 適合電線：2mm2 max.
  • 端子ねじ：M3.5（1.0～1.3N・m）
  • 適合ケーブル外径：φ34.2（直径34.2mm）以下（ケーブルグランド外径）
  • 保護構造：IP67※
  • 概略質量：100g
  • ※ カバーの防水性を示しており、電線引込口は使用するケーブルグランドにより異なります。

各部材質

  • ケース／カバー：PBT
  • ケースパッキン：エラストマー
  • カバー固定ねじ：SUS
  • カバー固定ナット：黄銅（ニッケルメッキ）
  • 端子ねじ：鉄（亜鉛メッキクロメート処理）
  • ターミナル板：黄銅（ニッケルメッキ）

防水中継端子ボックス（雌ねじタイプ）の寸法



（単位：mm）



防水中継端子ボックス（雌ねじタイプ）:関連画像

防水中継端子ボックス（雌ねじタイプ） 寸法図

型番リスト

表示件数
  • 1
    • 型番
    JPBG04
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,612円
    ( 1,773円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    耐油性、防水性（IP67）に優れ防水中継端子ボックス。
    【特長】
    ・角部に丸みを多く持たせた優しいフォルムとなっていますので工作機械、食品機械、産業設備などへの取り付けにも違和感なくご使用いただけます
    ・使用用途に合わせたケーブルグランドの選定が可能
    ・配線作業が容易におこなえる1対1結線です
    ・雌ねじタイプで金属フレキにも対応可能
    【用途】
    ・小型モータ、センサの中継に最適
    ・省スペース、省配線に最適

    ご注意

    • 株式会社パトライトは、2025年10月1日付で端子台に関する事業をオータックス株式会社へ譲渡いたします。
      これに伴い社名、住所の表記が変更となります。
      本変更はランニングチェンジでの切替を予定しております。また在庫状況により新旧で混在する可能性がございます。予めご了承ください。
      ※本変更による製品仕様の変更はございません。
      メーカーレター　ラベル変更例

    日東ボックス穴加工  短納期出荷はこちら！
    ・Webで簡単設計（CAD知識は不要！）
    ・短納期出荷
    ・固有型番発行で注文から管理まで一括管理
    →サービス詳細はこちら

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    防水中継端子ボックス（雌ねじタイプ）の型番JPBG04のページです。 型番JPBG04に関する仕様情報を記載しております。
    防水中継端子ボックス（雌ねじタイプ）のレビュー
    4平均満足度：4.01件のレビュー
    設備
    4
    満足度：4.02022/04/05
    この商品は設備の一部を改良して、新しくセンサを取り付けることになったため、購入・使用しました。使い心地はいいのですが、カ...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q雌ねじタイプ以外もありますか？
    A
    ケーブルグランド一体形（4極、6極）タイプや、BOX形の10極タイプなどバリエーション豊富にございます。
