マウントブラケット WPMBシリーズ【1～2個入り】
- 通常単価(税別)
- 328円～672円
- 税込単価
- 361円～739円
通常出荷日：在庫品1日目～2日目一部当日出荷可能
WPシリーズの専用オプション部品のマウントブラケット。【特長】・耐候性樹脂製のポール・電柱取付具です・...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

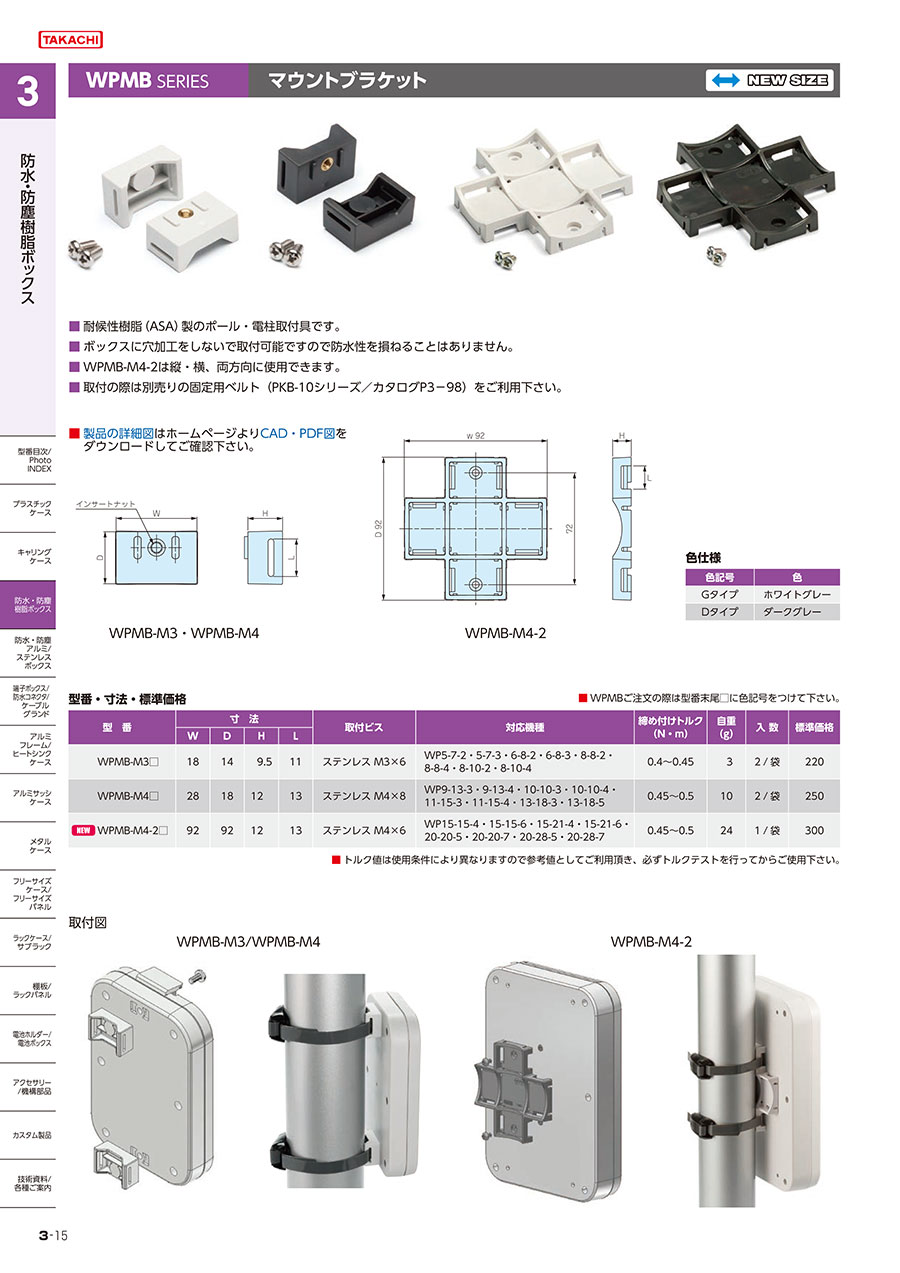

WPMB SERIES マウントブラケットの特長
マウントブラケット 外形図
WPMB-M4G
WPMB-M3・WPMB-M4寸法図
WPMB-M4-2G・3G寸法図
型番と寸法
単位：mm
| 型番 | 寸法 | 材質 | 取付ビス | 自重 （g） | ||||
|---|---|---|---|---|---|---|---|---|
| ●ホワイトグレー | ●ダークグレー | W | D | H | L | |||
| WPMB-M3G | WPMB-M3D | 18 | 14 | 9.5 | 11 | ASA（UL94HB）/シボ | ステンレス M3×6 | 3 |
| WPMB-M4G | WPMB-M4D | 28 | 18 | 12 | 13 | ASA（UL94HB）/シボ | ステンレス M4×8 | 10 |
| WPMB-M4-2G | WPMB-M4-2D | 92 | 92 | 12 | 13 | ASA（UL94HB）/シボ | ステンレス M4×6 | 24 |
| WPMB-M4-3G | WPMB-M4-3D | 92 | 92 | 12 | 13 | ASA（UL94HB）/シボ | ステンレス M4×10 | 26.5 |
取付図
取付図
取付後
使用イメージ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
328円 ( 361円 ) | 2日目 |
328円 ( 361円 ) | 2日目 |
441円 ( 485円 ) | 2日目 |
441円 ( 485円 ) | 2日目 |
672円 ( 739円 ) | 2日目 |
672円 ( 739円 ) | 2日目 |
412円 ( 453円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 2日目 |
詳細情報
基本情報
WPシリーズの専用オプション部品のマウントブラケット。
【特長】
・耐候性樹脂製のポール・電柱取付具です
・ボックスに穴加工をしないで取付可能ですので防水性を損ねることはありません
【用途】
・WPシリーズボックスのポール、電柱取り付け時に
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
ミスミ
絶縁支持台
マウントブラケット WPMBシリーズのレビュー
ケースをポールに取り付け用
5
5.02022/03/07
ケースの底面にこれをビス止めし、ベルトを通してポールに巻き付け固定できます。今回初めて使いましたが、問題ありません。
0人が参考にしています。
収納ボックスの屋外信頼性試験に利用
3
3.02019/10/30
当社製品を収納するボックスの形状を変え、屋外におけるボックスの信頼性試験を実施しています。試験するボックスは、タカチ製W...もっと読む
0人が参考にしています。
BCAPシリーズのBOXで使用
3
3.02019/09/04
マイコンなどを入れたタカチ電機工業BCAPシリーズのBOXにWPMBマウントブラケットを取り付け、ポールに固定し屋外で使...もっと読む
0人が参考にしています。
