補償導線熱電対Tタイプ TX-1-G-VVFシリーズ

通常単価(税別): 6,461円～54,742円

税込単価: 7,107円～60,216円

通常出荷日：5日目

熱電対Tタイプ用の一般用精密級（クラス1）のビニル被覆補償導線。【特長】・ビニル絶縁・ビニル外被を施し...

詳細を確認

よく一緒に見られています

福電

補償導線熱電対Tタイプ TX-G-VVFシリーズ

通常価格(税別)： 3,231円 (税込価格：3,554円)

通常出荷日：5 日目

種類
補償導線
熱電対種類
T
補償導線種類
TX
シース(外皮)色・絶縁色(+)(-）
茶・茶(+)白(-)
用途
固定配線用
使用最高温度
60℃以下
シース材質
塩化/耐熱ビニル
導体断面積 (㎟)
1.25
芯数（対数）
1P
形状
平形
シールド
無
仕上り外径 (mm)
4.6ｘ7.1
シース(外被)色
茶
アース線
なし
絶縁体材料
ビニル
形状
平形
補償導線使用区分と精度
一般用精密級
補償導線使用温度範囲 (℃)
-10～60
導体構成（本/mm）
7/0.45

未確定 91 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品仕様

補償導線　熱電対Tタイプ　TX-1-G-VVFシリーズ　新カラータイプ:関連画像

TX-1-G-VVFの外観

TX-1-G-VVFの断面図

絶縁：ビニル
外被：ビニル
導体

導体	公称断面積（SQ）	1.25
	導体構成（本/mm）	7/0.45
	導体外径（mm）	1.35
絶縁	絶縁被覆厚（mm）	0.60
絶縁	絶縁体外径（約mm）	2.55
外被	外被被覆厚（mm）	1.00
外被	仕上外径（約mm）	4.6×7.1
電気特性	耐電圧（V/min）	AC500
電気特性	絶縁抵抗（MΩ・km）	500以上
最大条長（m）		2000
概算質量（kg/km）		56

ビニル絶縁・ビニル外被を施したシールド無の熱電対用平形補償導線。
防湿、防水性を有した一般的なタイプ。

商品TOP

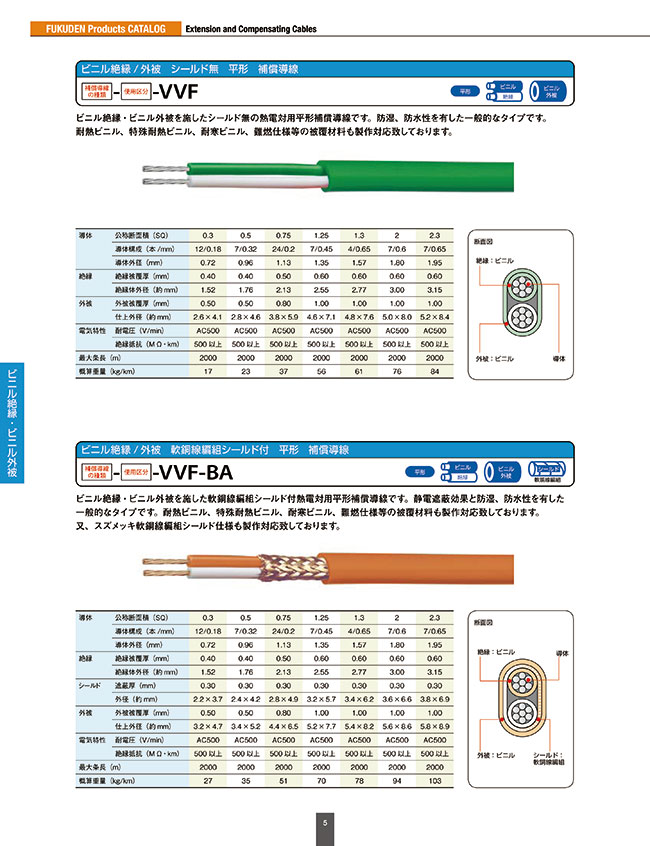

カタログ (見開き版)

絞り込み条件：1 項目の仕様が未選択です

全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
すべて
5日以内

型番リスト

表示件数

型番

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-10

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-11

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-12

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-13

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-14

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-15

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-16

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-17

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-18

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-19

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-20

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-21

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-22

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-23

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-24

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-25

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-26

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-27

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-28

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-29

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-30

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-31

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-32

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-33

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-34

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-35

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-36

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-37

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-38

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-39

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-40

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-41

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-42

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-43

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-44

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-45

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-46

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-47

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-48

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-49

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-50

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-51

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-52

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-53

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-54

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-55

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-56

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-57

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-58

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-59

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-60

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-61

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-62

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-63

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-64

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-65

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-66

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-67

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-68

注文停止中

TX-1-G-VVF(1)-1PX7/0.45(1.25SQ)-69

全長

(m)

RoHS?

最小発注数量

10	10	1個
11	10	1個
12	10	1個
13	10	1個
14	10	1個
15	10	1個
16	10	1個
17	10	1個
18	10	1個
19	10	1個
20	10	1個
21	10	1個
22	10	1個
23	10	1個
24	10	1個
25	10	1個
26	10	1個
27	10	1個
28	10	1個
29	10	1個
30	10	1個
31	10	1個
32	10	1個
33	10	1個
34	10	1個
35	10	1個
36	10	1個
37	10	1個
38	10	1個
39	10	1個
40	10	1個
41	10	1個
42	10	1個
43	10	1個
44	10	1個
45	10	1個
46	10	1個
47	10	1個
48	10	1個
49	10	1個
50	10	1個
51	10	1個
52	10	1個
53	10	1個
54	10	1個
55	10	1個
56	10	1個
57	10	1個
58	10	1個
59	10	1個
60	10	1個
61	10	1個
62	10	1個
63	10	1個
64	10	1個
65	10	1個
66	10	1個
67	10	1個
68	10	1個
69	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,461円 ( 7,107円 )	5日目
7,108円 ( 7,819円 )	5日目
7,753円 ( 8,528円 )	5日目
8,400円 ( 9,240円 )	5日目
9,047円 ( 9,952円 )	5日目
9,692円 ( 10,661円 )	5日目
10,339円 ( 11,373円 )	5日目
10,984円 ( 12,082円 )	5日目
11,631円 ( 12,794円 )	5日目
12,277円 ( 13,505円 )	5日目
12,923円 ( 14,215円 )	5日目
13,569円 ( 14,926円 )	5日目
14,216円 ( 15,638円 )	5日目
14,861円 ( 16,347円 )	5日目
15,508円 ( 17,059円 )	5日目
16,153円 ( 17,768円 )	5日目
16,800円 ( 18,480円 )	5日目
17,447円 ( 19,192円 )	5日目
18,092円 ( 19,901円 )	5日目
18,739円 ( 20,613円 )	5日目
19,384円 ( 21,322円 )	5日目
20,031円 ( 22,034円 )	5日目
20,677円 ( 22,745円 )	5日目
21,323円 ( 23,455円 )	5日目
21,969円 ( 24,166円 )	5日目
22,616円 ( 24,878円 )	5日目
23,261円 ( 25,587円 )	5日目
23,908円 ( 26,299円 )	5日目
24,553円 ( 27,008円 )	5日目
25,200円 ( 27,720円 )	5日目
25,847円 ( 28,432円 )	5日目
26,492円 ( 29,141円 )	5日目
27,139円 ( 29,853円 )	5日目
27,784円 ( 30,562円 )	5日目
28,431円 ( 31,274円 )	5日目
29,077円 ( 31,985円 )	5日目
29,723円 ( 32,695円 )	5日目
30,369円 ( 33,406円 )	5日目
31,016円 ( 34,118円 )	5日目
31,661円 ( 34,827円 )	5日目
27,648円 ( 30,413円 )	5日目
28,200円 ( 31,020円 )	5日目
28,752円 ( 31,627円 )	5日目
29,306円 ( 32,237円 )	5日目
29,858円 ( 32,844円 )	5日目
30,412円 ( 33,453円 )	5日目
30,965円 ( 34,062円 )	5日目
31,517円 ( 34,669円 )	5日目
32,071円 ( 35,278円 )	5日目
32,623円 ( 35,885円 )	5日目
33,177円 ( 36,495円 )	5日目
33,729円 ( 37,102円 )	5日目
34,283円 ( 37,711円 )	5日目
34,835円 ( 38,319円 )	5日目
35,388円 ( 38,927円 )	5日目
35,942円 ( 39,536円 )	5日目
36,494円 ( 40,143円 )	5日目
37,048円 ( 40,753円 )	5日目
37,600円 ( 41,360円 )	5日目
38,152円 ( 41,967円 )	5日目

基本情報

熱電対Tタイプ用の一般用精密級（クラス1）のビニル被覆補償導線。
【特長】
・ビニル絶縁・ビニル外被を施したシールド無の熱電対用平形補償導線です。
・防湿、防水性を有した一般的なタイプです。
・使用環境温度は-10～+60℃。固定配線で使用。
・色識別は新JISカラー（シース色は茶色、絶縁色は茶色と白色）。
【用途】
・熱電対Tタイプの延長用リード線（熱電対Tタイプのみに使用可能）。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

補償導線熱電対Tタイプ TX-1-G-VVFシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q補償導線のサイズを選定するには、何を判断基準に決定したら良いですか？

熱起電力の特性は、導体の太さには影響されません。配線する場所、距離、柔軟性などの機械的特性を考慮し選定してください。

Q同じ種類の補償導線でサイズを変更した場合は何か問題はありますか？

同じ種類の補償導線であれば違うサイズに変更しても問題ありません。外部入力抵抗の限定がある場合は注意してサイズを選定してください。
