補償導線 熱電対Rタイプ RX-H-GGBFシリーズ
- 通常単価(税別)
- 4,769円～67,262円
- 税込単価
- 5,246円～73,988円
熱電対Rタイプ用の耐熱用普通級（クラス2）のガラス編組被覆補償導線。【特長】・ガラス編組絶縁ガラス編組...
詳細を確認
ご注意
- 【一部サイズ塗料変更のご案内】
本ページの一部商品は塗料のみ変更となります。変更理由は「パラフィン系添加剤」がストックホルム条約規制対象の検討物質に追加され廃盤/ベース樹脂の統廃合によるものです。変更時期につきましては、既存在庫がなくなり次第、順次ランニングチェンジとなります。変更前後における特性に変更はございません。
RX-H-GGBF-1PX7/0.32(0.5SQ)-長さ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

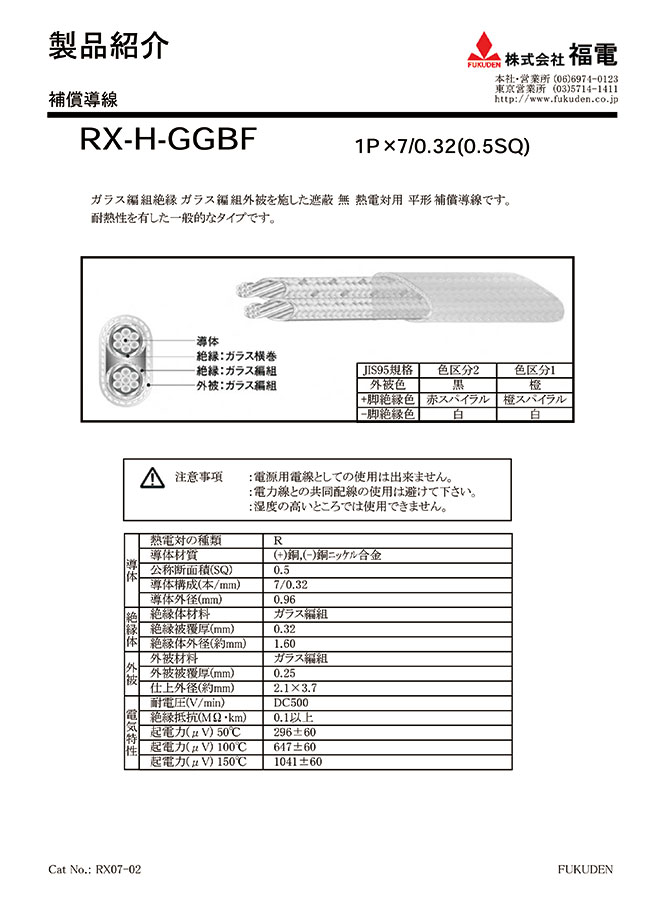

製品仕様
RX-H-GGBFの外観
RX-H-GGBFの断面図
- 絶縁：内側ガラス横巻、外側ガラス編組
- 外被：ガラス編組
- 導体
| 導体 | 公称断面積（SQ） | 0.5 | 1.25 |
|---|---|---|---|
| 導体構成（本/mm） | 7/0.32 | 7/0.45 | |
| 導体外径（mm） | 0.96 | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.32 | 0.37 |
| 絶縁体外径（約mm） | 1.60 | 2.09 | |
| 外被 | 外被被覆厚（mm） | 0.25 | 0.45 |
| 仕上外径（約mm） | 2.1×3.7 | 3.0×5.1 | |
| 電気特性 | 耐電圧（V/min） | DC500 | DC500 |
| 絶縁抵抗（MΩ・km） | 0.1以上 | 0.1以上 | |
| 最大条長（m） | 1000 | 1000 | |
| 概算質量（kg/km） | 20 | 40 | |
ガラス編組絶縁・ガラス編組外被を施したシールド無の熱電対用平形補償導線。
耐熱性を有した一般的なタイプ。
※湿度の高い箇所、水のかかる箇所では使用できません。
絞り込み条件：4 項目の仕様が未選択です
導体断面積(㎟)
- 0.5
- 1.25
仕上り外径(mm)
- 2.1ｘ3.7
- 3.0ｘ5.1
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
導体構成（本/mm）
- 7/0.32
- 7/0.45
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,769円 ( 5,246円 ) | 5日目 |
5,246円 ( 5,771円 ) | 5日目 |
5,723円 ( 6,295円 ) | 5日目 |
6,200円 ( 6,820円 ) | 5日目 |
6,677円 ( 7,345円 ) | 5日目 |
7,154円 ( 7,869円 ) | 5日目 |
7,631円 ( 8,394円 ) | 5日目 |
8,107円 ( 8,918円 ) | 5日目 |
8,585円 ( 9,444円 ) | 5日目 |
9,062円 ( 9,968円 ) | 5日目 |
9,538円 ( 10,492円 ) | 5日目 |
10,015円 ( 11,017円 ) | 5日目 |
10,493円 ( 11,542円 ) | 5日目 |
10,969円 ( 12,066円 ) | 5日目 |
11,446円 ( 12,591円 ) | 5日目 |
11,923円 ( 13,115円 ) | 5日目 |
12,400円 ( 13,640円 ) | 5日目 |
12,877円 ( 14,165円 ) | 5日目 |
13,354円 ( 14,689円 ) | 5日目 |
13,831円 ( 15,214円 ) | 5日目 |
14,307円 ( 15,738円 ) | 5日目 |
14,785円 ( 16,264円 ) | 5日目 |
15,262円 ( 16,788円 ) | 5日目 |
15,738円 ( 17,312円 ) | 5日目 |
16,215円 ( 17,837円 ) | 5日目 |
16,693円 ( 18,362円 ) | 5日目 |
17,169円 ( 18,886円 ) | 5日目 |
17,646円 ( 19,411円 ) | 5日目 |
18,123円 ( 19,935円 ) | 5日目 |
18,600円 ( 20,460円 ) | 5日目 |
19,077円 ( 20,985円 ) | 5日目 |
19,554円 ( 21,509円 ) | 5日目 |
20,031円 ( 22,034円 ) | 5日目 |
20,507円 ( 22,558円 ) | 5日目 |
20,985円 ( 23,084円 ) | 5日目 |
21,462円 ( 23,608円 ) | 5日目 |
21,938円 ( 24,132円 ) | 5日目 |
22,415円 ( 24,657円 ) | 5日目 |
22,893円 ( 25,182円 ) | 5日目 |
23,369円 ( 25,706円 ) | 5日目 |
20,368円 ( 22,405円 ) | 5日目 |
20,775円 ( 22,853円 ) | 5日目 |
21,182円 ( 23,300円 ) | 5日目 |
21,590円 ( 23,749円 ) | 5日目 |
21,997円 ( 24,197円 ) | 5日目 |
22,405円 ( 24,646円 ) | 5日目 |
22,812円 ( 25,093円 ) | 5日目 |
23,219円 ( 25,541円 ) | 5日目 |
23,627円 ( 25,990円 ) | 5日目 |
24,034円 ( 26,437円 ) | 5日目 |
24,441円 ( 26,885円 ) | 5日目 |
24,848円 ( 27,333円 ) | 5日目 |
25,256円 ( 27,782円 ) | 5日目 |
25,663円 ( 28,229円 ) | 5日目 |
26,070円 ( 28,677円 ) | 5日目 |
26,478円 ( 29,126円 ) | 5日目 |
26,885円 ( 29,574円 ) | 5日目 |
27,293円 ( 30,022円 ) | 5日目 |
27,700円 ( 30,470円 ) | 5日目 |
28,107円 ( 30,918円 ) | 5日目 |
詳細情報
基本情報
熱電対Rタイプ用の耐熱用普通級（クラス2）のガラス編組被覆補償導線。
【特長】
・ガラス編組絶縁ガラス編組外被を施した遮蔽無熱電対用平形補償導線です。
・耐熱性を有した一般的なタイプです。
・被覆の耐熱温度は200℃。
・使用環境温度は0～+200℃。
・屋内の固定配線で使用。
・色識別は旧JISカラー（シース色は黒色、絶縁色は赤糸スパイラルと白色）。
・補償導線RXはコンペンセーションタイプと呼ばれ、熱電対と違う材質の導体（異種金属）を使用。
【用途】
・熱電対Rタイプの延長用リード線（熱電対Rタイプのみに使用可能）。
ご注意
- 【一部サイズ塗料変更のご案内】
本ページの一部商品は塗料のみ変更となります。変更理由は「パラフィン系添加剤」がストックホルム条約規制対象の検討物質に追加され廃盤/ベース樹脂の統廃合によるものです。変更時期につきましては、既存在庫がなくなり次第、順次ランニングチェンジとなります。変更前後における特性に変更はございません。
RX-H-GGBF-1PX7/0.32(0.5SQ)-長さ
