補償導線熱電対Rタイプ RX-H-GGBF-BTシリーズ

通常単価(税別): 8,492円～88,809円

税込単価: 9,341円～97,690円

通常出荷日：5日目

熱電対Rタイプ用の耐熱用普通級（クラス2）のガラス編組被覆、シールド付き補償導線。【特長】・ガラス編組...

詳細を確認

よく一緒に見られています

福電

補償導線熱電対Kタイプ WX-H-GGBF-BTシリーズ

通常価格(税別)： 7,138円 (税込価格：7,852円)

通常出荷日：5 日目

よく一緒に見られています

福電

補償導線熱電対Rタイプ RCB-2-H-GGBF-BTシリーズ

通常価格(税別)： 8,138円 (税込価格：8,952円)

通常出荷日：5 日目

種類
補償導線
熱電対種類
R
補償導線種類
RX
シース(外皮)色・絶縁色(+)(-）
黒・白/赤スパイラル(+)白(-)
用途
固定配線用
使用最高温度
106℃～180℃
シース材質
ガラス編組
芯数（対数）
1P
形状
平形
シールド
有
ケーブル特性
耐熱性
シース(外被)色
黒
アース線
なし
絶縁体材料
ガラス編組
形状
平形
補償導線使用区分と精度
耐熱用普通級
補償導線使用温度範囲 (℃)
0～150
シールド種類
スズメッキ軟銅線編組

未確定 182 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品仕様

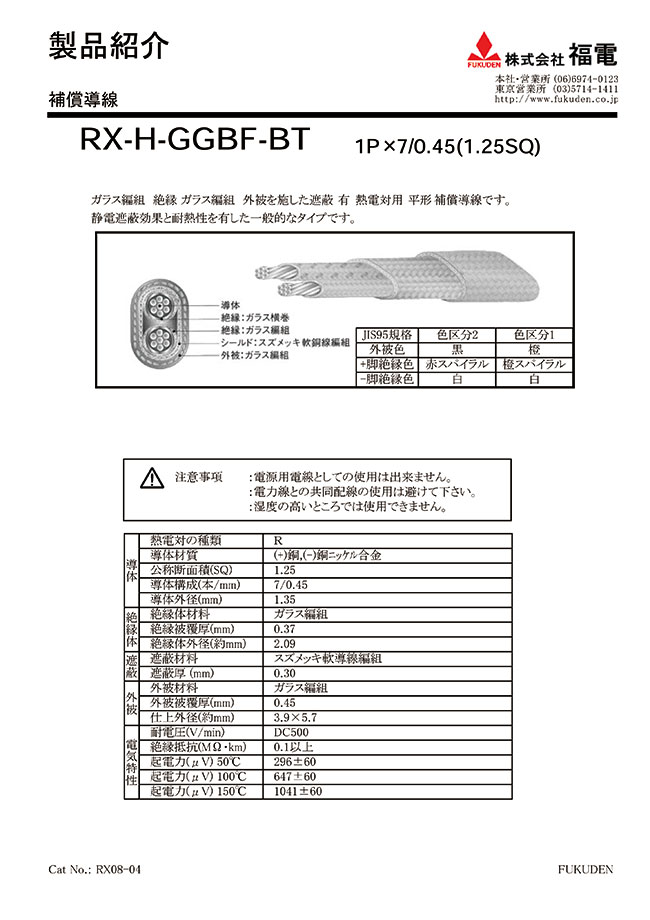

RX-H-GGBF-BTの外観

RX-H-GGBF-BTの断面図

絶縁：内側ガラス横巻、外側ガラス編組
導体
外被：ガラス編組
シールド：スズメッキ軟銅線編組

導体	公称断面積（SQ）	1.25	2
	導体構成（本/mm）	7/0.45	7/0.6
	導体外径（mm）	1.35	1.80
絶縁	絶縁被覆厚（mm）	0.37	0.37
絶縁	絶縁体外径（約mm）	2.09	2.54
シールド	遮蔽厚（mm）	0.30	0.30
シールド	外径（約mm）	2.7×4.8	3.2×5.7
外被	外被被覆厚（mm）	0.45	0.45
外被	仕上外径（約mm）	3.0×5.1	4.1×6.6
電気特性	耐電圧（V/min）	DC500	DC500
電気特性	絶縁抵抗（MΩ・km）	0.1以上	0.1以上
最大条長（m）		1000	1000
概算質量（kg/km）		52	71

ガラス編組絶縁・ガラス編組外被を施したスズメッキ軟銅線編組シールド付の熱電対用平形補償導線。
耐熱性を有した一般的なタイプ。
※湿度の高い箇所、水のかかる箇所では使用できません。
