補償導線 熱電対Rタイプ RX-G-VVR-SAシリーズ
- 通常単価(税別)
- 11,539円～97,690円
- 税込単価
- 12,693円～107,459円
熱電対Rタイプ用の一般用普通級（クラス2）のビニル被覆、シールド付き補償導線。【特長】・ビニル絶縁・ビ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

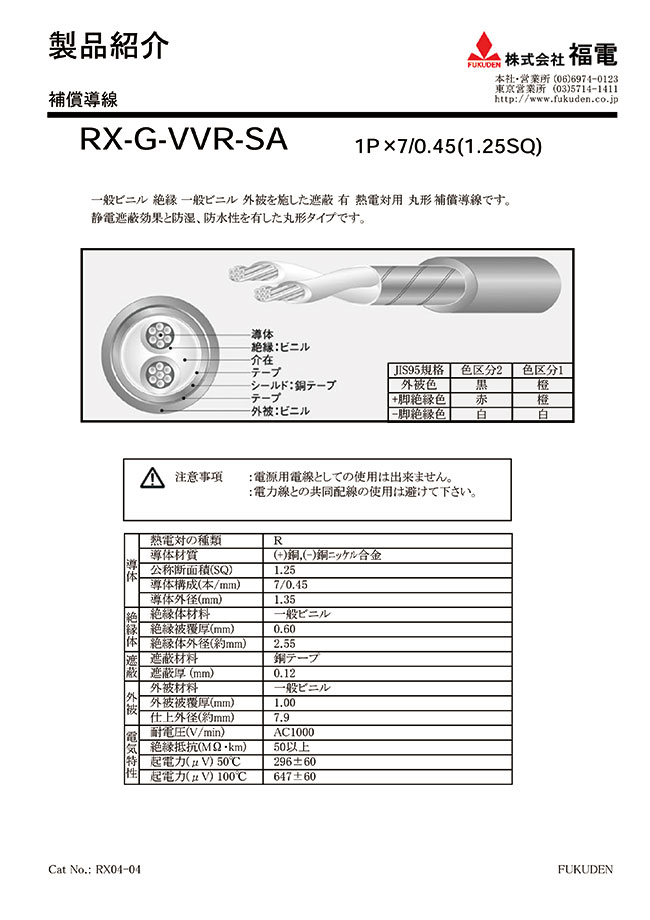

製品仕様
RX-G-VVR-SAの外観
RX-G-VVR-SAの断面図
- 絶縁：ビニル
- 導体
- 外被：ビニル
- シールド：銅テープ
| 導体 | 公称断面積（SQ） | 1.25 |
|---|---|---|
| 導体構成（本/mm） | 7/0.45 | |
| 導体外径（mm） | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.60 |
| 絶縁体外径（約 mm） | 2.55 | |
| シールド | 遮蔽厚（mm） | 0.12 |
| 外径（約 mm） | 5.5 | |
| 外被 | 外被被覆厚（mm） | 1.00 |
| 仕上外径（約 mm） | 7.9 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（MΩ・km） | 50以上 | |
| 最大条長（m） | 2000 | |
| 概算質量（kg/km） | 85 | |
ビニル絶縁・ビニル外被を施した銅テープシールド付熱電対用丸形補償導線。
静電遮蔽効果と防湿、防水性を有した一般的なタイプ。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,539円 ( 12,693円 ) | 5日目 |
12,693円 ( 13,962円 ) | 5日目 |
13,846円 ( 15,231円 ) | 5日目 |
15,000円 ( 16,500円 ) | 5日目 |
16,154円 ( 17,769円 ) | 5日目 |
17,307円 ( 19,038円 ) | 5日目 |
18,461円 ( 20,307円 ) | 5日目 |
19,616円 ( 21,578円 ) | 5日目 |
20,769円 ( 22,846円 ) | 5日目 |
21,923円 ( 24,115円 ) | 5日目 |
23,077円 ( 25,385円 ) | 5日目 |
24,231円 ( 26,654円 ) | 5日目 |
25,384円 ( 27,922円 ) | 5日目 |
26,539円 ( 29,193円 ) | 5日目 |
27,693円 ( 30,462円 ) | 5日目 |
28,846円 ( 31,731円 ) | 5日目 |
30,000円 ( 33,000円 ) | 5日目 |
31,154円 ( 34,269円 ) | 5日目 |
32,307円 ( 35,538円 ) | 5日目 |
33,461円 ( 36,807円 ) | 5日目 |
34,616円 ( 38,078円 ) | 5日目 |
35,769円 ( 39,346円 ) | 5日目 |
36,923円 ( 40,615円 ) | 5日目 |
38,077円 ( 41,885円 ) | 5日目 |
39,231円 ( 43,154円 ) | 5日目 |
40,384円 ( 44,422円 ) | 5日目 |
41,539円 ( 45,693円 ) | 5日目 |
42,693円 ( 46,962円 ) | 5日目 |
43,846円 ( 48,231円 ) | 5日目 |
45,000円 ( 49,500円 ) | 5日目 |
46,154円 ( 50,769円 ) | 5日目 |
47,307円 ( 52,038円 ) | 5日目 |
48,461円 ( 53,307円 ) | 5日目 |
49,616円 ( 54,578円 ) | 5日目 |
50,769円 ( 55,846円 ) | 5日目 |
51,923円 ( 57,115円 ) | 5日目 |
53,077円 ( 58,385円 ) | 5日目 |
54,231円 ( 59,654円 ) | 5日目 |
55,384円 ( 60,922円 ) | 5日目 |
56,539円 ( 62,193円 ) | 5日目 |
49,338円 ( 54,272円 ) | 5日目 |
50,325円 ( 55,358円 ) | 5日目 |
51,312円 ( 56,443円 ) | 5日目 |
52,298円 ( 57,528円 ) | 5日目 |
53,285円 ( 58,614円 ) | 5日目 |
54,272円 ( 59,699円 ) | 5日目 |
55,260円 ( 60,786円 ) | 5日目 |
56,245円 ( 61,870円 ) | 5日目 |
57,232円 ( 62,955円 ) | 5日目 |
58,220円 ( 64,042円 ) | 5日目 |
59,205円 ( 65,126円 ) | 5日目 |
60,193円 ( 66,212円 ) | 5日目 |
61,180円 ( 67,298円 ) | 5日目 |
62,165円 ( 68,382円 ) | 5日目 |
63,153円 ( 69,468円 ) | 5日目 |
64,140円 ( 70,554円 ) | 5日目 |
65,127円 ( 71,640円 ) | 5日目 |
66,113円 ( 72,724円 ) | 5日目 |
67,100円 ( 73,810円 ) | 5日目 |
68,087円 ( 74,896円 ) | 5日目 |
詳細情報
基本情報
熱電対Rタイプ用の一般用普通級（クラス2）のビニル被覆、シールド付き補償導線。
【特長】
・ビニル絶縁・ビニルシース、丸形の補償導線。
・被覆の耐熱温度は60℃で防湿・防水性を有した一般的なタイプ。
・使用環境温度は-10～+60℃。固定配線で使用。
・銅テープシールド付き。
・色識別は旧JISカラー（シース色は黒色、絶縁色は赤色と白色）。
【用途】
・熱電対Rタイプの延長用リード線（熱電対Rタイプのみに使用可能）。
