補償導線 熱電対Kタイプ WX-H-GGBF-BTシリーズ
- 通常単価(税別)
- 8,907円～95,942円
- 税込単価
- 9,798円～105,536円
熱電対Kタイプ用の耐熱用普通級（クラス2）のガラス編組被覆、シールド付き補償導線。【特長】・ガラス編組...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
製品仕様

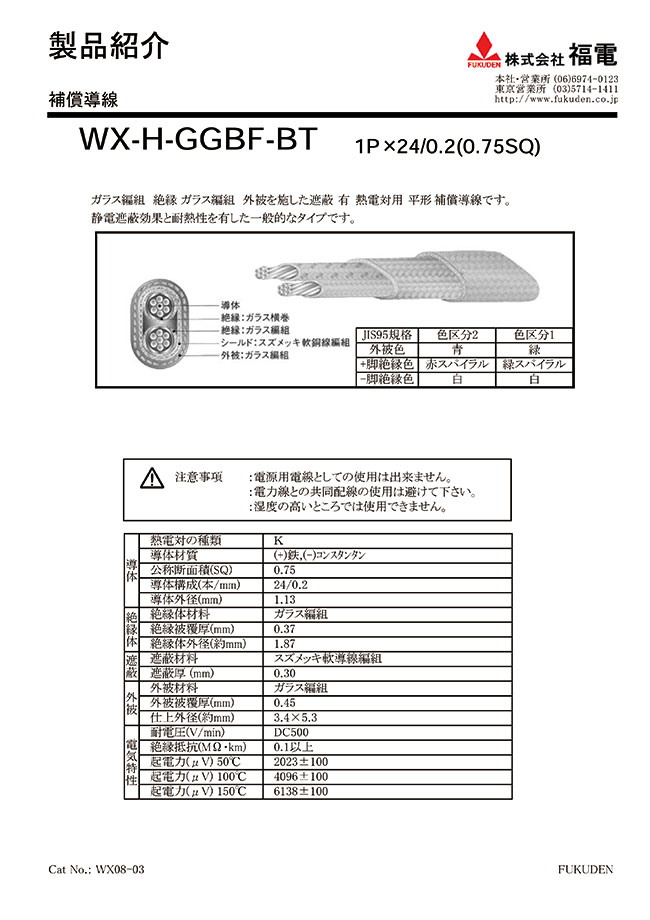

WX-H-GGBF-BTの外観
WX-H-GGBF-BTの断面図
- 絶縁：内側ガラス横巻、外側ガラス編組
- 導体
- 外被：ガラス編組
- シールド：スズメッキ軟銅線編組
| 導体 | 公称断面積（SQ） | 0.75 | 1.25 | 1.3 |
|---|---|---|---|---|
| 導体構成（本/mm） | 24/0.2 | 7/0.45 | 4/0.65 | |
| 導体外径（mm） | 1.13 | 1.35 | 1.57 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.37 | 0.37 | 0.37 |
| 絶縁体外径（約mm） | 1.87 | 2.09 | 2.31 | |
| シールド | 遮蔽厚（mm） | 0.3 | 0.3 | 0.3 |
| 外径（約mm） | 2.3×4.4 | 2.7×4.8 | 3.0×5.3 | |
| 外被 | 外被被覆厚（mm） | 0.45 | 0.45 | 0.45 |
| 仕上外径（約mm） | 3.4×5.3 | 3.9×5.7 | 3.9×6.2 | |
| 電気特性 | 耐電圧（V/min） | DC500 | DC500 | DC500 |
| 絶縁抵抗（MΩ・km） | 0.1以上 | 0.1以上 | 0.1以上 | |
| 最大条長（m） | 1000 | 1000 | 1000 | |
| 概算質量（kg/km） | 46 | 52 | 57 | |
ガラス編組絶縁・ガラス編組外被を施したスズメッキ軟銅線編組シールド付の熱電対用平形補償導線。
耐熱性を有した一般的なタイプ。
※湿度の高い箇所、水のかかる箇所では使用できません。
