補償導線 熱電対Kタイプ WX-H-FEPFEPFシリーズ
- 通常単価(税別)
- 16,446円～139,182円
- 税込単価
- 18,091円～153,100円
熱電対Kタイプ用の耐熱用普通級（クラス2）のふっ素樹脂FEP被覆補償導線。【特長】・ふっ素樹脂絶縁ふっ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

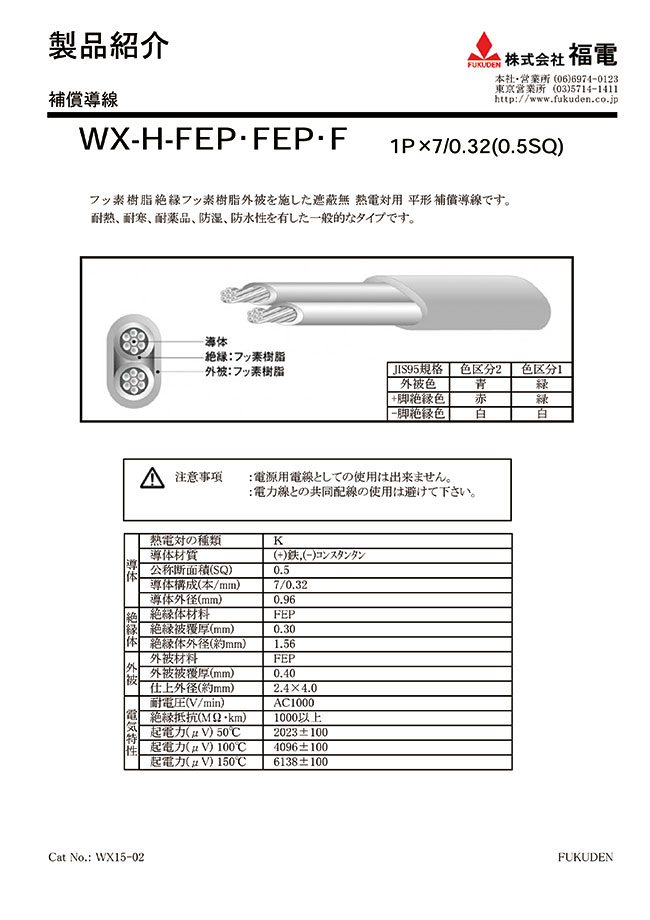

製品仕様
WX-H-FEPFEPFの外観
WX-H-FEPFEPFの断面図
- 絶縁：ふっ素樹脂
- 外被：ふっ素樹脂
- 導体
| 導体 | 公称断面積（SQ） | 0.5 |
|---|---|---|
| 導体構成（本/mm） | 7/0.32 | |
| 導体外径（mm） | 0.96 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.30 |
| 絶縁体外径（約mm） | 1.56 | |
| 外被 | 外被被覆厚（mm） | 0.40 |
| 仕上外径（約mm） | 2.4×4.0 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（MΩ・km） | 1000以上 | |
| 最大条長（m） | 500 | |
| 概算質量（kg/km） | 25 | |
ふっ素樹脂絶縁・ふっ素樹脂外被を施したシールド無の熱電対用平形補償導線。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,446円 ( 18,091円 ) | 5日目 |
18,090円 ( 19,899円 ) | 5日目 |
19,736円 ( 21,710円 ) | 5日目 |
21,380円 ( 23,518円 ) | 5日目 |
23,024円 ( 25,326円 ) | 5日目 |
24,670円 ( 27,137円 ) | 5日目 |
26,314円 ( 28,945円 ) | 5日目 |
27,958円 ( 30,754円 ) | 5日目 |
29,604円 ( 32,564円 ) | 5日目 |
31,248円 ( 34,373円 ) | 5日目 |
32,892円 ( 36,181円 ) | 5日目 |
34,536円 ( 37,990円 ) | 5日目 |
36,182円 ( 39,800円 ) | 5日目 |
37,826円 ( 41,609円 ) | 5日目 |
39,470円 ( 43,417円 ) | 5日目 |
41,116円 ( 45,228円 ) | 5日目 |
42,760円 ( 47,036円 ) | 5日目 |
44,404円 ( 48,844円 ) | 5日目 |
46,050円 ( 50,655円 ) | 5日目 |
47,694円 ( 52,463円 ) | 5日目 |
49,338円 ( 54,272円 ) | 5日目 |
50,984円 ( 56,082円 ) | 5日目 |
52,628円 ( 57,891円 ) | 5日目 |
54,272円 ( 59,699円 ) | 5日目 |
55,916円 ( 61,508円 ) | 5日目 |
57,562円 ( 63,318円 ) | 5日目 |
59,206円 ( 65,127円 ) | 5日目 |
60,850円 ( 66,935円 ) | 5日目 |
62,496円 ( 68,746円 ) | 5日目 |
64,140円 ( 70,554円 ) | 5日目 |
65,784円 ( 72,362円 ) | 5日目 |
67,430円 ( 74,173円 ) | 5日目 |
69,074円 ( 75,981円 ) | 5日目 |
70,718円 ( 77,790円 ) | 5日目 |
72,364円 ( 79,600円 ) | 5日目 |
74,008円 ( 81,409円 ) | 5日目 |
75,652円 ( 83,217円 ) | 5日目 |
77,296円 ( 85,026円 ) | 5日目 |
78,942円 ( 86,836円 ) | 5日目 |
80,586円 ( 88,645円 ) | 5日目 |
70,294円 ( 77,323円 ) | 5日目 |
71,700円 ( 78,870円 ) | 5日目 |
73,106円 ( 80,417円 ) | 5日目 |
74,512円 ( 81,963円 ) | 5日目 |
75,918円 ( 83,510円 ) | 5日目 |
77,323円 ( 85,055円 ) | 5日目 |
78,729円 ( 86,602円 ) | 5日目 |
80,136円 ( 88,150円 ) | 5日目 |
81,541円 ( 89,695円 ) | 5日目 |
82,947円 ( 91,242円 ) | 5日目 |
84,353円 ( 92,788円 ) | 5日目 |
85,759円 ( 94,335円 ) | 5日目 |
87,164円 ( 95,880円 ) | 5日目 |
88,571円 ( 97,428円 ) | 5日目 |
89,977円 ( 98,975円 ) | 5日目 |
91,382円 ( 100,520円 ) | 5日目 |
92,788円 ( 102,067円 ) | 5日目 |
94,194円 ( 103,613円 ) | 5日目 |
95,600円 ( 105,160円 ) | 5日目 |
97,006円 ( 106,707円 ) | 5日目 |
詳細情報
基本情報
熱電対Kタイプ用の耐熱用普通級（クラス2）のふっ素樹脂FEP被覆補償導線。
【特長】
・ふっ素樹脂絶縁ふっ素樹脂外被を施した遮蔽無熱電対用平形補償導線です。
・耐熱、耐寒、耐薬品、防湿、防水性を有した一般的なタイプです。
・使用環境温度は0～+150℃。固定配線で使用。
・従来の旧JISカラー（シース色は青色、絶縁色は赤色と白色）。
・補償導線WXはコンペンセーションタイプと呼ばれ、熱電対と違う材質の導体（異種金属）を使用。
【用途】
・熱電対Kタイプの延長用リード線（熱電対Kタイプのみに使用可能）。
