補償導線 熱電対Kタイプ KX-GS-VVRシリーズ
- 通常単価(税別)
- 11,723円～99,291円
- 税込単価
- 12,895円～109,220円
熱電対Kタイプ用の一般用精密級（クラス1）のビニル被覆補償導線。【特長】・一般ビニル絶縁・一般ビニル外...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

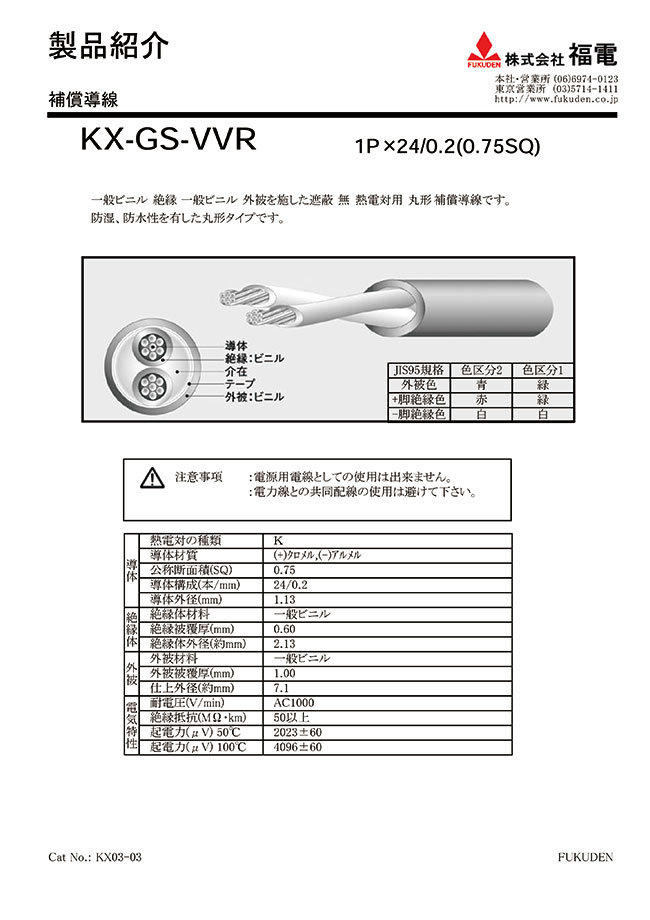

製品仕様
KX-GS-VVRの外観
KX-GS-VVRの断面図
- 絶縁：ビニル
- 導体
- 外被：ビニル
| 導体 | 公称断面積（SQ） | 1.25 |
|---|---|---|
| 導体構成（本/mm） | 7/0.45 | |
| 導体外径（mm） | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.60 |
| 絶縁体外径（約 mm） | 2.55 | |
| 外被 | 外被被覆厚（mm） | 1.00 |
| 仕上外径（約 mm） | 7.5 | |
| 電気特性 | 耐電圧（V/min） | AC1000 |
| 絶縁抵抗（MΩ・km） | 50以上 | |
| 最大条長（m） | 2000 | |
| 概算質量（kg/km） | 68 | |
ビニル絶縁・ビニル外被を施したシールド無の熱電対用丸形補償導線。
防湿、防水性を有した一般的なタイプ。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,723円 ( 12,895円 ) | 5日目 |
12,895円 ( 14,185円 ) | 5日目 |
14,068円 ( 15,475円 ) | 5日目 |
15,240円 ( 16,764円 ) | 5日目 |
16,412円 ( 18,053円 ) | 5日目 |
17,585円 ( 19,344円 ) | 5日目 |
18,757円 ( 20,633円 ) | 5日目 |
19,929円 ( 21,922円 ) | 5日目 |
21,102円 ( 23,212円 ) | 5日目 |
22,274円 ( 24,501円 ) | 5日目 |
23,446円 ( 25,791円 ) | 5日目 |
24,618円 ( 27,080円 ) | 5日目 |
25,791円 ( 28,370円 ) | 5日目 |
26,963円 ( 29,659円 ) | 5日目 |
28,135円 ( 30,949円 ) | 5日目 |
29,308円 ( 32,239円 ) | 5日目 |
30,480円 ( 33,528円 ) | 5日目 |
31,652円 ( 34,817円 ) | 5日目 |
32,825円 ( 36,108円 ) | 5日目 |
33,997円 ( 37,397円 ) | 5日目 |
35,169円 ( 38,686円 ) | 5日目 |
36,342円 ( 39,976円 ) | 5日目 |
37,514円 ( 41,265円 ) | 5日目 |
38,686円 ( 42,555円 ) | 5日目 |
39,858円 ( 43,844円 ) | 5日目 |
41,031円 ( 45,134円 ) | 5日目 |
42,203円 ( 46,423円 ) | 5日目 |
43,375円 ( 47,713円 ) | 5日目 |
44,548円 ( 49,003円 ) | 5日目 |
45,720円 ( 50,292円 ) | 5日目 |
46,892円 ( 51,581円 ) | 5日目 |
48,065円 ( 52,872円 ) | 5日目 |
49,237円 ( 54,161円 ) | 5日目 |
50,409円 ( 55,450円 ) | 5日目 |
51,582円 ( 56,740円 ) | 5日目 |
52,754円 ( 58,029円 ) | 5日目 |
53,926円 ( 59,319円 ) | 5日目 |
55,098円 ( 60,608円 ) | 5日目 |
56,271円 ( 61,898円 ) | 5日目 |
57,443円 ( 63,187円 ) | 5日目 |
50,147円 ( 55,162円 ) | 5日目 |
51,150円 ( 56,265円 ) | 5日目 |
52,153円 ( 57,368円 ) | 5日目 |
53,155円 ( 58,471円 ) | 5日目 |
54,159円 ( 59,575円 ) | 5日目 |
55,162円 ( 60,678円 ) | 5日目 |
56,164円 ( 61,780円 ) | 5日目 |
57,167円 ( 62,884円 ) | 5日目 |
58,171円 ( 63,988円 ) | 5日目 |
59,174円 ( 65,091円 ) | 5日目 |
60,176円 ( 66,194円 ) | 5日目 |
61,179円 ( 67,297円 ) | 5日目 |
62,183円 ( 68,401円 ) | 5日目 |
63,186円 ( 69,505円 ) | 5日目 |
64,188円 ( 70,607円 ) | 5日目 |
65,191円 ( 71,710円 ) | 5日目 |
66,195円 ( 72,815円 ) | 5日目 |
67,197円 ( 73,917円 ) | 5日目 |
68,200円 ( 75,020円 ) | 5日目 |
69,203円 ( 76,123円 ) | 5日目 |
詳細情報
基本情報
熱電対Kタイプ用の一般用精密級（クラス1）のビニル被覆補償導線。
【特長】
・一般ビニル絶縁・一般ビニル外被を施した遮蔽無熱電対用丸形補償導線です。
・防湿、防水性を有した丸形タイプです。
・使用環境温度は-10～+60℃。
・固定配線で使用。
・色識別は旧JISカラー（シース色は青色、絶縁色は赤色と白色）。
・KXタイプは熱電対と同一導体（金属）を使用しており、温度誤差の少ない高精度タイプ。
【用途】
・熱電対Kタイプの延長用リード線（熱電対Kタイプのみに使用可能）。
