補償導線 熱電対Kタイプ KX-1-G-NVVR-SAシリーズ
- 通常単価(税別)
- 16,107円～136,271円
- 税込単価
- 17,718円～149,898円
熱電対Kタイプ用の一般用精密級（クラス1）のビニル被覆、シールド付き補償導線。【特長】・ビニル絶縁・難...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

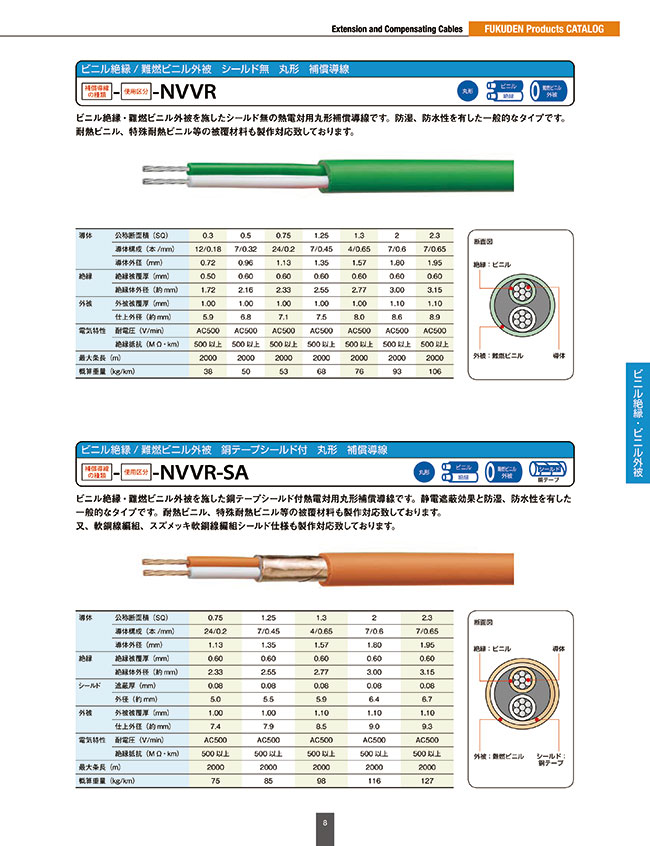

製品仕様
KX-1-G-NVVR-SAの外観
KX-1-G-NVVR-SAの断面図
- 絶縁：ビニル
- 導体
- 外被：難燃ビニル
- シールド：銅テープ
| 導体 | 公称断面積（SQ） | 1.25 |
|---|---|---|
| 導体構成（本/mm） | 7/0.45 | |
| 導体外径（mm） | 1.35 | |
| 絶縁 | 絶縁被覆厚（mm） | 0.60 |
| 絶縁体外径（約 mm） | 2.55 | |
| シールド | 遮蔽厚（mm） | 0.08 |
| 外径（約 mm） | 5.5 | |
| 外被 | 外被被覆厚（mm） | 1.00 |
| 仕上外径（約 mm） | 7.9 | |
| 電気特性 | 耐電圧（V/min） | AC500 |
| 絶縁抵抗（MΩ・km） | 500以上 | |
| 最大条長（m） | 2000 | |
| 概算質量（kg/km） | 85 | |
ビニル絶縁・難燃ビニル外被を施した銅テープシールド付熱電対用丸形補償導線。
静電遮蔽効果と防湿、防水性を有した一般的なタイプ。
絞り込み条件：1 項目の仕様が未選択です
全長(m)
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
出荷日
- すべて
- 5日以内
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,107円 ( 17,718円 ) | 5日目 |
17,719円 ( 19,491円 ) | 5日目 |
19,329円 ( 21,262円 ) | 5日目 |
20,940円 ( 23,034円 ) | 5日目 |
22,551円 ( 24,806円 ) | 5日目 |
24,161円 ( 26,577円 ) | 5日目 |
25,773円 ( 28,350円 ) | 5日目 |
27,382円 ( 30,120円 ) | 5日目 |
28,994円 ( 31,893円 ) | 5日目 |
30,605円 ( 33,666円 ) | 5日目 |
32,215円 ( 35,437円 ) | 5日目 |
33,826円 ( 37,209円 ) | 5日目 |
35,438円 ( 38,982円 ) | 5日目 |
37,047円 ( 40,752円 ) | 5日目 |
38,659円 ( 42,525円 ) | 5日目 |
40,269円 ( 44,296円 ) | 5日目 |
41,880円 ( 46,068円 ) | 5日目 |
43,491円 ( 47,840円 ) | 5日目 |
45,101円 ( 49,611円 ) | 5日目 |
46,713円 ( 51,384円 ) | 5日目 |
48,322円 ( 53,154円 ) | 5日目 |
49,934円 ( 54,927円 ) | 5日目 |
51,545円 ( 56,700円 ) | 5日目 |
53,155円 ( 58,471円 ) | 5日目 |
54,766円 ( 60,243円 ) | 5日目 |
56,378円 ( 62,016円 ) | 5日目 |
57,987円 ( 63,786円 ) | 5日目 |
59,599円 ( 65,559円 ) | 5日目 |
61,209円 ( 67,330円 ) | 5日目 |
62,820円 ( 69,102円 ) | 5日目 |
64,431円 ( 70,874円 ) | 5日目 |
66,041円 ( 72,645円 ) | 5日目 |
67,653円 ( 74,418円 ) | 5日目 |
69,262円 ( 76,188円 ) | 5日目 |
70,874円 ( 77,961円 ) | 5日目 |
72,485円 ( 79,734円 ) | 5日目 |
74,095円 ( 81,505円 ) | 5日目 |
75,706円 ( 83,277円 ) | 5日目 |
77,318円 ( 85,050円 ) | 5日目 |
78,927円 ( 86,820円 ) | 5日目 |
68,824円 ( 75,706円 ) | 5日目 |
70,200円 ( 77,220円 ) | 5日目 |
71,576円 ( 78,734円 ) | 5日目 |
72,953円 ( 80,248円 ) | 5日目 |
74,329円 ( 81,762円 ) | 5日目 |
75,706円 ( 83,277円 ) | 5日目 |
77,082円 ( 84,790円 ) | 5日目 |
78,458円 ( 86,304円 ) | 5日目 |
79,835円 ( 87,819円 ) | 5日目 |
81,211円 ( 89,332円 ) | 5日目 |
82,589円 ( 90,848円 ) | 5日目 |
83,965円 ( 92,362円 ) | 5日目 |
85,342円 ( 93,876円 ) | 5日目 |
86,718円 ( 95,390円 ) | 5日目 |
88,094円 ( 96,903円 ) | 5日目 |
89,471円 ( 98,418円 ) | 5日目 |
90,847円 ( 99,932円 ) | 5日目 |
92,224円 ( 101,446円 ) | 5日目 |
93,600円 ( 102,960円 ) | 5日目 |
94,976円 ( 104,474円 ) | 5日目 |
詳細情報
基本情報
熱電対Kタイプ用の一般用精密級（クラス1）のビニル被覆、シールド付き補償導線。
【特長】
・ビニル絶縁・難燃ビニル外被を施した銅テープシールド付熱電対用丸形補償導線です。
・静電遮蔽効果と防湿、防水性を有した一般的なタイプです。
・使用環境温度は-10～+60℃。固定配線で使用。
・色識別は新JISカラー（シース色は緑色、絶縁色は緑色と白色）。
・KXタイプは熱電対と同一導体（金属）を使用しており、温度誤差の少ない高精度タイプ。
【用途】
・熱電対Kタイプの延長用リード線（熱電対Kタイプのみに使用可能）。
